如何看待低頻振蕩器的輸出電平與回波損耗

采購進口有源晶振時用戶一般只關心封裝型號,電源電壓,頻率,頻率公差,輸出邏輯這幾個主要的參數問題,因為只要確定這些參數就可以買合適的產品.這在理論和實際中沒有任何問題,但是一顆優質的振蕩器,只看這些規格嗎?當然不是,性能比較高的低頻振蕩器通常具有低電壓,低電平,低插損,低損耗,低相噪,低抖動等特性.本文的主要目的,是和大家一起探討下,石英晶體振蕩器的輸出電平,以及回波損耗之間的聯系,以及起到怎樣的作用.

振蕩器的輸出電平通常指定為特定負載的RMS電壓或功率電平,通常以dBm(相對于1mW的dB)表示.輸出電平通常低于20dBm(100mW),但可以提供幾瓦的輸出電平,邏輯級輸出也很常見,通常通過調用與特定邏輯系統的兼容性來指定.

當以一定的阻抗(通常為50Ω)加載時,保證許多振蕩器提供特定的電平.但是,該規范并不一定保證振蕩器的輸出將具有任何特定的源阻抗.當石英振蕩器驅動無源功率分配器時,輸出阻抗可能很重要,因為分配器的隔離度通常取決于特定的源阻抗.當由無功或失配源驅動時,混頻器,乘法器和類似的非線性設備的行為可能無法預測.

例如,高階步進恢復二極管乘法器可能會在由觸發點確定的相位上反射少量能量.如果反射的能量從晶振反彈回來,來自振蕩器的組合信號可以在稍有不同的點觸發二極管,從而產生另一個偏移更大的反射.結果可能是"摩托艇",鋸齒不穩定性,從而導致所需信號周圍的邊帶,與電纜具有相同阻抗的振蕩器將吸引反射.

低頻振蕩器的行為可能更像電壓源,而不是匹配源.例如,標準的低頻Small Fry和Timekeeper振蕩器具有接近零歐姆的輸出阻抗,可提供1伏RMS.低阻抗意味著可以簡單的通過使用50Ω電阻將負載連接到振蕩器來實現兩個負載之間的合理良好隔離.由于內部電阻沒有功耗,因此低Z輸出的效率也更高.

應指定VHF和更高頻率的貼片進口振蕩器具有相當好的回波損耗(10dB或更高).10dB的回波損耗意味著反射信號將比入射信號低10dB,常見規格為14dB,即VSWR為1.5.

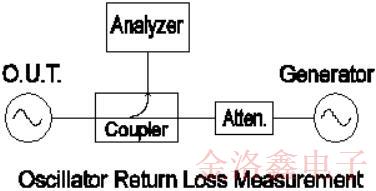

回波損耗很容易測量,因此是指定輸出阻抗的一種常用方法.接近振蕩器頻率的信號通過定向耦合器或隔離器施加到振蕩器.如果振蕩器表現出所需的輸出阻抗,那么幾乎沒有信號將通過耦合器返回(高回波損耗),測試信號和反射信號之間在dB差是回波損耗(校正耦合器損耗之后).

關注金洛鑫電子http://www.zrwej.cn/,帶你了解更多關于石英晶體,有源晶振的冷知識和干貨,我司專注頻率元件生產,銷售十余年,品質口碑俱佳,入股不虧!以上資料由美國Wenzel Associates,Inc公司提供,感興趣的朋友,可以登錄我司官網,了解更多關于Wenzel晶振信息和相關資訊.
