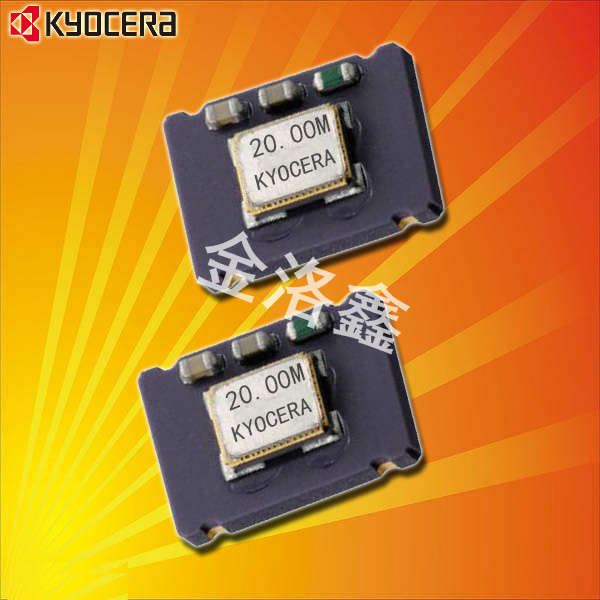

京瓷晶振,溫補晶振,KT7050晶振,KT7050A20000KAW33TAD晶振

頻率：10~40MHZ

尺寸：7.0*5.0mm

貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,衛星系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-EXPress的SDH / SONET發射基站等領域.符合RoHS/無鉛.

訂購熱線：0755-27837162

京瓷晶振,溫補晶振,KT7050晶振,KT7050A20000KAW33TAD晶振,石英晶振產品電極的設計：石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大，故對電極的設計提出了更精準的要求。

小型貼片有源晶振,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,貼片高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和各式IT產品的晶振應用,三態功能,PC和LCDM等數碼領域,符合RoHS/無鉛.

京瓷晶振集團在全球的事業涉及原料、零件、設備、機器，以及服務、網絡等各個領域。在集團內部，若將相關的有源晶振,壓控晶體振蕩器, 晶振,石英晶振, 石英晶體振蕩器等產品和事業視為一條生產線，其開發、生產、銷售以及物流等等，所有程序都被有機地結合起來，并且有效地利用現有經營資源，通過發揮協同效應，使其構筑得更加牢固。

日本京瓷晶振株式會社保持公正、體面的工作精神,尊重人,我們的工作,我們的公司和我們的全球社區.提供的材料和知識有機會增長我們所有的員工,并通過我們的共同努力,為社會和人類的進步做出貢獻.石英晶體，貼片晶振, 溫補晶振對于手機、數碼相機和其他數字設備關鍵部件的性能有重要影響.京瓷晶振設備是世界領先生產石英晶振設備的廠商之一,涵蓋各個方面的生產增長的合成石英晶體使用石英晶體生產最終產品,包括石英晶振,石英晶體振蕩器,以及過濾器和光學設備.

京瓷晶振規格	KT7050晶振
驅動輸出
常用頻率	10~40MHZ
工作電壓	+2.7~5.5V（代表値）電源電圧は+1.7V～+3.3V範囲の任意の電圧で動作可能
靜態電流	（工作時）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下
TCXO輸出電壓	0.8Vp-p min.
TCXO輸出負載	（10kΩ//10pF) ±10％
常規溫度偏差	±20/30/50×10-6 (After 2 reflows)
頻率溫度偏差	±30×10-6/-40℃～+85℃
頻率溫度偏差	±50×10-6/-55℃～+125℃（オプション）

Kyocera日產有源TCXO兆赫茲晶振型號列表：

Series	Part Status	Frequency 頻率	Voltage - Supply電壓	Operating Temperature 工作溫度	Size / Dimension 尺寸	Height - Seated (Max)高度
KT5032F, Kyocera	Active	12.8MHz	3.3V	-40°C ~ 85°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.067" (1.70mm)
KT5032F, Kyocera	Active	12.8MHz	3.3V	-40°C ~ 85°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.067" (1.70mm)
KT5032F, Kyocera	Active	12.8MHz	3.3V	-40°C ~ 85°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.067" (1.70mm)
KT7050, Kyocera	Active	20MHz	3.3V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.067" (1.70mm)
KT7050, Kyocera	Active	20MHz	3.3V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.067" (1.70mm)
KT7050, Kyocera	Active	20MHz	3.3V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.067" (1.70mm)
KT7050, Kyocera	Active	24.576MHz	3.3V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.067" (1.70mm)
KT7050, Kyocera	Active	24.576MHz	3.3V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.067" (1.70mm)

Kyocera日產有源TCXO兆赫茲晶振編碼列表：

Manufacturer Part Number	Manufacturer	Series	Part Status	Frequency 頻率	Voltage - Supply電壓	Operating Temperature 工作溫度	Size / Dimension 尺寸	Height - Seated (Max)高度
KT5032F12800KAW33TAA	AVX Corp/Kyocera Corp	KT5032F, Kyocera	Active	12.8MHz	3.3V	-40°C ~ 85°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.067" (1.70mm)
KT5032F12800KAW33TAA	AVX Corp/Kyocera Corp	KT5032F, Kyocera	Active	12.8MHz	3.3V	-40°C ~ 85°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.067" (1.70mm)
KT5032F12800KAW33TAA	AVX Corp/Kyocera Corp	KT5032F, Kyocera	Active	12.8MHz	3.3V	-40°C ~ 85°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.067" (1.70mm)
KT7050A20000KAW33TAD	AVX Corp/Kyocera Corp	KT7050, Kyocera	Active	20MHz	3.3V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.067" (1.70mm)
KT7050A20000KAW33TAD	AVX Corp/Kyocera Corp	KT7050, Kyocera	Active	20MHz	3.3V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.067" (1.70mm)
KT7050A20000KAW33TAD	AVX Corp/Kyocera Corp	KT7050, Kyocera	Active	20MHz	3.3V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.067" (1.70mm)
KT7050A24576KAW33TAD	AVX Corp/Kyocera Corp	KT7050, Kyocera	Active	24.576MHz	3.3V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.067" (1.70mm)
KT7050A24576KAW33TAD	AVX Corp/Kyocera Corp	KT7050, Kyocera	Active	24.576MHz	3.3V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.067" (1.70mm)

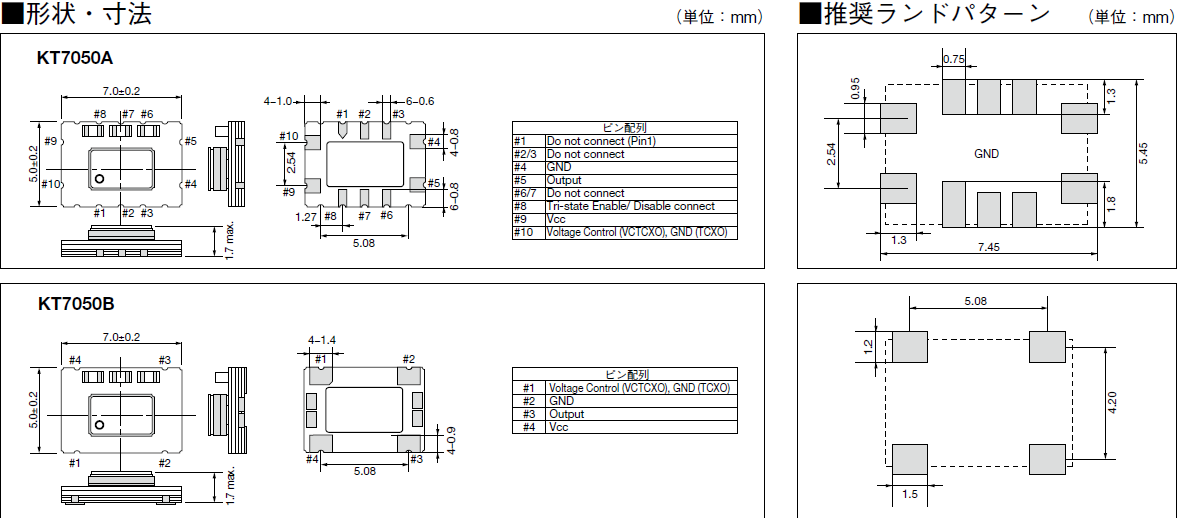

KT7050_7_5 TCXO

所有產品的共同點1：抗沖擊:抗沖擊是指7050晶振產品可能會在某些條件下受到損壞。例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響。2：輻射:將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射。京瓷晶振,溫補晶振,KT7050晶振,KT7050A20000KAW33TAD晶振

3：化學制劑 / pH值環境:請勿在PH值范圍可能導致腐蝕或溶解金屬面晶振或包裝材料的環境下使用或儲藏這些產品。 4：粘合劑:請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能。）

5：鹵化合物:請勿在鹵素氣體環境下使用TCXO晶振。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。6：靜電:過高的靜電可能會損壞貼片晶振,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。

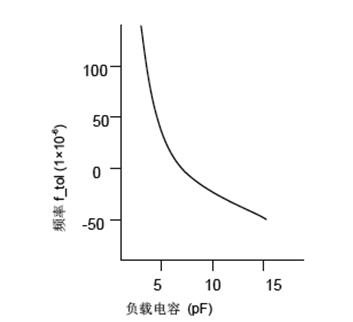

如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。京瓷晶振,溫補晶振,KT7050晶振,KT7050A20000KAW33TAD晶振

20181212163917

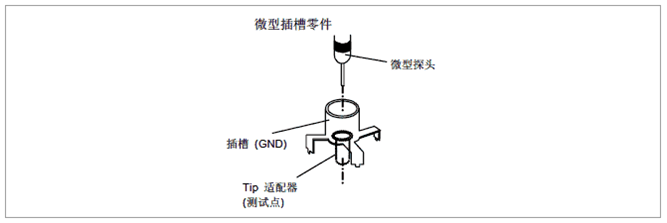

測試條件:(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量低消耗SMD晶振頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.

20181212163902

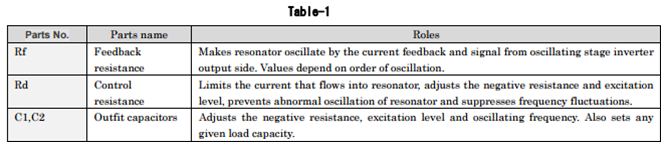

晶體諧振腔的形式模式，但泛音振蕩或基波。振蕩開始代替。在7050有源振蕩器基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。

適當的控制電阻值（RD）取決于諧振器的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過7050有源晶振測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
