精工晶體Q-SC16S03220C5AAAF振蕩電路設計要領
精工晶體Q-SC16S03220C5AAAF振蕩電路設計要領
我們都知道日本的セイコーインスツル株式會社(精工晶振)是專門生產32.768K系列石英產品的,頻率公差可以做到±5ppm,在普通的石英晶體里已經算是非常高的了,而且現在精工晶體的尺寸也做得非常小.2018年就已經推出了1.2×1.0×0.5mm超小超薄型諧振器,但目前市場上比較通用的小型晶體,是1610mm封裝的.精工品牌的這款Q-SC16S03220C5AAAF晶振,在海內外的知名度算是比較高的,而且使用的廠家也比較多,下面表格是精工頻率組件產品部分的原廠編碼,讓大家了解一下.
|
Q-SPT7P032762070FF |
SSP-T7晶振 |
32.768kHz |
(6.70mmx1.50mm) |
|
Q-SPT7P032761070FF |
SSP-T7晶振 |
32.768kHz |
(6.70mmx1.50mm) |
|
Q-SPT7P032760570FF |
SSP-T7晶振 |
32.768kHz |
(6.70mmx1.50mm) |
|
Q-SC32S03220C5AAE |
SC-32S晶振 |
32.768kHz |
(3.20mmx1.50mm) |
|
Q-SC32S03210C5AFE |
SC-32S晶振 |
32.768kHz |
(3.20mmx1.50mm) |
|
Q-SC32S03205C5ADE |
SC-32S晶振 |
32.768kHz |
(3.20mmx1.50mm) |
|
Q-SC32S0320570CADF |
SC-32S晶振 |
32.768kHz |
(3.20mmx1.50mm) |
|
Q-SC32S0321070CAAF |
SC-32S晶振 |
32.768kHz |
(3.20mmx1.50mm) |
|
Q-SC32S0322070AAAF |
SC-32S晶振 |
32.768kHz |
(3.20mmx1.50mm) |
|
Q-SC32S03220C5AAAF |
SC-32S晶振 |
32.768kHz |
(3.20mmx1.50mm) |
|
Q-SC32S03210C5AAFF |
SC-32S晶振 |
32.768kHz |
(3.20mmx1.50mm) |
|
Q-SC32S03205C5AADF |
SC-32S晶振 |
32.768kHz |
(3.20mmx1.50mm) |
|
Q-SC20S0322070CAAF |
SC-20S晶振 |
32.768kHz |
(2.05mmx1.20mm) |
|
Q-SC20S0321070CAFF |
SC-20S晶振 |
32.768kHz |
(2.05mmx1.20mm) |
|
Q-SC20S0320570CADF |
SC-20S晶振 |
32.768kHz |
(2.05mmx1.20mm) |
|
VT200F-6PF20PPM |
VT-200-F晶振 |
32.768kHz |
(1.88mmx6.00mm) |
|
VT200F-12.5PF20PPM |
VT-200-F晶振 |
32.768kHz |
(1.88mmx6.00mm) |
|
Q-SPT7P0327620C5GF |
SSP-T7晶振 |
32.768kHz |
(6.70mmx1.50mm) |
|
Q-SPT7P0327610C5GF |
SSP-T7晶振 |
32.768kHz |
(6.70mmx1.50mm) |
|
Q-SPT7P0327605C5GF |
SSP-T7晶振 |
32.768kHz |
(6.70mmx1.50mm) |
|
Q-SC16S03220C5AAAF |
SC-16S晶振 |
32.768kHz |
(1.6mmx1.00mm) |
|
Q-SC16S03210C5AAAF |
SC-16S晶振 |
32.768kHz |
(1.6mmx1.00mm) |
|
Q-SC16S03205C5AAAF |
SC-16S晶振 |
32.768kHz |
(1.6mmx1.00mm) |
|
Q-SC16S0322070CAAF |
SC-16S晶振 |
32.768kHz |
(1.6mmx1.00mm) |
|
Q-SC16S0321070CAFF |
SC-16S晶振 |
32.768kHz |
(1.6mmx1.00mm) |
|
Q-SC16S0320570CADF |
SC-16S晶振 |
32.768kHz |
(1.6mmx1.00mm) |
|
Q-SC20S03220C5AAAF |
SC-20S晶振 |
32.768kHz |
(2.05mmx1.20mm) |
|
Q-SC20S03210C5AAAF |
SC-20S晶振 |
32.768kHz |
(2.05mmx1.20mm) |
|
Q-SC20S03205C5AAAF |
SC-20S晶振 |
32.768kHz |
(2.05mmx1.20mm) |
|
Q-SC20S0322070CAAF |
SC-20S晶振 |
32.768kHz |
(2.05mmx1.20mm) |
|
Q-SC20S0321070CAFF |
SC-20S晶振 |
32.768kHz |
(2.05mmx1.20mm) |
|
Q-SC20S0320570CADF |
SC-20S晶振 |
32.768kHz |
(2.05mmx1.20mm) |
|
Q-SPT2S0327620C5DJ |
SSP-T2A-F晶振 |
32.768kHz |
精工晶體的品質這么高,許多人都對其精湛的工藝的感興趣,接下來金洛鑫電子就為大家解讀其中比較重要的一個步驟,那就是設計晶體的振蕩電路
設計振蕩電路時的注意事項:
勵磁等級(或傳動等級:DL)

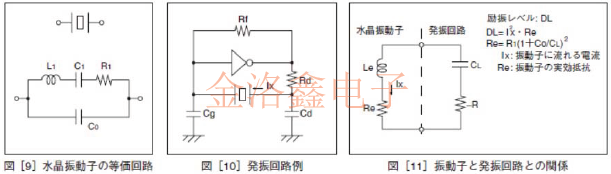

在諧振器的工作狀態下,晶體單元的激勵電平顯示為功耗或電流電平(參見圖[9],[10]和[11]).用過大的功率操作振動器可能會導致性能下降,例如頻率不穩定或晶體片損壞.請在不超過絕對最大激勵電平的范圍內設計電路.
振蕩頻率和負載容量(CL)

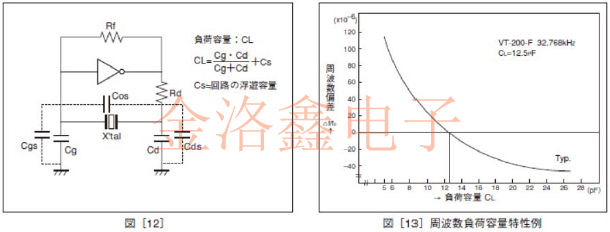

負載電容(CL)用于確定在振蕩電路中使用石英晶體的條件,在振蕩電路中,當從諧振器的兩端觀察振蕩電路側時,負載電容(CL)表示為有效串聯等效電容.(見圖[12]).振動器的頻率根據振蕩電路的負載容量而變化.為了獲得期望的頻率精度,需要使振蕩電路和諧振器的負載容量匹配.確保使振蕩器電路的負載容量與振蕩器的負載容量匹配.
振蕩幅度
為了使振蕩器在振蕩電路中穩定振蕩,電路的負電阻必須足夠大于振蕩器的等效串聯電阻(振蕩裕量大).建議振蕩容限至少為諧振器等效串聯電阻的5倍.振蕩余量評估方法示例添加與諧振器串聯的純電阻Rx并檢查振蕩開始(停止).逐漸增加Rx的值,并將石英振蕩器的有效電阻Re添加到開始(停止)振蕩的最大電阻Rx上,這是電路的近似負電阻.
負電阻|－R|=Rx+Re
|-R|是最大等效串聯電阻R1max的5倍以上.*Re是振蕩期間的有效電阻值
Re=R1(1+CO/CL)2
頻率溫度特性的近似公式
ftem=B(T-Ti)2
B:次級溫度系數
T:任意溫度
Ti:頂點溫度

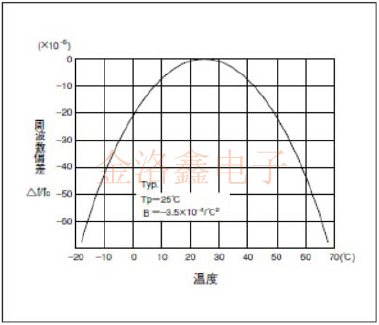

頻率溫度特性示例:
頻率-溫度特性音叉晶體的頻率-溫度特性呈負二次曲線,頂部為+25°C,如左圖所示.隨著溫度范圍變寬,頻率變化量增加,因此有必要考慮使用的溫度范圍和所需的精度.
精工晶體Q-SC16S03220C5AAAF振蕩電路設計要領
