日本RAVER品牌1612超小型FCXO-07振蕩器規格書
日本RAVER品牌1612超小型FCXO-07振蕩器規格書
日本リバーエレテック株式會社的中文名稱是大河公司,也是生產廠家們比較熟悉的大河晶振品牌,這家公司只生產石英頻率組件產品,FCXO-07晶振是他們自己開發,設計,量產的一款超低功耗型石英晶體振蕩器產品.同時也是業界目前最小尺寸的振蕩器,1.6x1.2x0.7mm的FCXO-07晶振,精準度可以達到非常高的±7ppm標準.適用于無線通訊,通信網絡,成像儀,無線模塊,調諧器,高端時鐘系統,工業儀表儀器等產品,金洛鑫電子已將FCXO-07振蕩器的規格書翻譯出來,供廣大新老客戶參考.

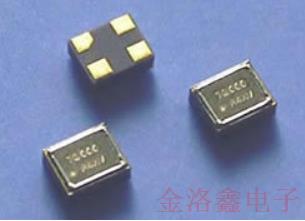

貼片石英晶體振蕩器(SPXO):
1.6x1.2mm/3~80MHz/CMOS/1.8~3.3V
[特征]
•1.6x1.2x0.7mm
•3.000MHz~80MHz
•CMOS輸出晶體時鐘振蕩器
•提供±7ppm(@25°C)的頻率公差
•堅固的陶瓷封裝,帶有通過電子束密封的金屬蓋
•符合RoHS/無鉛
[應用領域]
•移動通信,無線模塊,調諧器模塊,無線通訊模塊,成像儀,時鐘,儀表儀器
標準規格:
|
項目 |
技術指標 |
條件/備注 |
|
標稱頻率 |
3.000~80.000MHz |
- |
|
頻率公差 |
±7ppm |
@25°攝氏度 請參閱下面的更多選項 |
|
儲存溫度 |
-55~+125℃ |
- |
|
工作溫度 |
-40~+85℃ |
請參閱下面的更多選項 |
|
頻率/溫度 |
±10ppm(-30~+85°C) ±15ppm(-40~+85°C) |
參考25°C 請參閱下面的更多選項 |
|
電源電壓 |
1.8±0.18~3.3±0.33V |
額定電壓 |
|
電流消耗 |
2.0mAMax. |
F=40MHz,VDD=3.0V,空載 |
|
待機電流 |
10µAMax |
待機=“L” |
|
輸出電壓 |
VOH:VDD-0.4VMin. |
IOH=-4mA |
|
VOL:0.4VMax |
IOL=+4mA |
|
|
輸出負載 |
15pFMax |
- |
|
輸出邏輯 |
CMOS |
- |
|
對稱性(占空比) |
50±5% |
- |
|
上升時間/下降時間 |
4.5nsMax. |
10％VDD至90％VDD電平 |
|
啟動時間 |
2.0msMax |
VDD=3.3V |
|
5.0msMax |
VDD=1.8V |
|
|
隨機抖動(RJ) |
2.9psTyp. |
VDD=3.3V, 在波峰3100C上測得 |
|
總抖動(TJ) |
40psTyp |
VDD=3.3V,TJ=n*RJ, (n≒14.1,BER=10-12) 在波峰3100℃測量 |
|
相位抖動 |
1.0psMax |
VDD=3.3伏, 偏移頻率=12千赫~5兆赫 |
|
待機功能(引腳#1) |
VIH:0.7VDDMin. |
輸出(引腳3)已啟用 |
|
VIL:0.3VDDMax. |
輸出(Pin＃3)禁用=高阻態 |
|
|
磁帶和卷軸 |
3000pcs/reel |
卷盤直徑:?180毫米 |

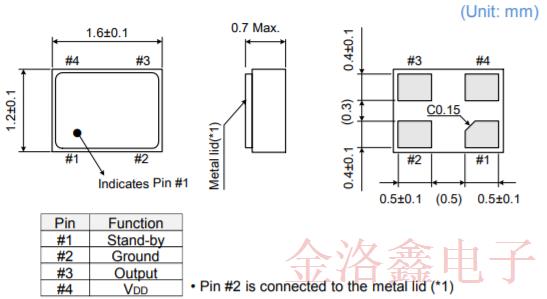

[外形尺寸]
引腳#2連接到金屬蓋(*1)
[推薦的焊盤圖案]
一般注意事項:
•標準選項的某些組合可以歸為高規格型號.
•請向我們咨詢與標準規格不符的石英晶振規格.
•本文檔中的信息如有更改,恕不另行通知.
•為了確保操作的穩定性,應在VDD(Pin＃4)和接地(Pin＃2)之間放置一個0.01µF的旁路電容,并使其盡可能靠近產品.
為了獲得整體頻率穩定性,包括在25°C和工作溫度下的穩定性.范圍,請從有源晶振頻率容差表中選擇G(總體),然后從表頻率/溫度中選擇帶有"**"的代碼.特性和工作溫度”.(例如GP2=整體±15ppm(-20?+70°C)).
