愛普生晶振,溫補晶振,TG5032CBN晶振,X1G0045710086晶振

頻率：10.000MHz

尺寸：5.0*3.2*1.45mm

石英晶體振蕩器是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

訂購熱線：0755-27837162

晶振技術參數點擊下載

EPSON愛普生公司成立于1942年5月,總部位于日本長野縣諏訪市,是數碼映像領域的全球領先企業.愛普生集團通過富有創新和創造力的文化,提升企業價值,致力于為客戶提供數碼影像創新技術和解決方案.愛普生拓優科夢是一家專業從事晶體元件的廠商,愛普生拓優科夢（Epson—yocom）運用長年積累的培育人工石英SMD晶振以及以加工為代表的、實現精微化、高精度、高品質的綜合技術,提出“3D戰略”究極應用石英特性而制造的三大元器件:定時元器件、傳感元器件、光學元器件,并創出將其復合而成的模塊,為成為不可缺少的企業而邁進至今.
愛普生拓優科夢把半導體（IC）稱之為“產業之米”,并認為晶體元器件更是離不開的“產業之鹽”.將進一步致力于小型、高穩定、高精度晶體元器件的開發,為現有的應用程序以及生活新藍圖開拓廣闊前景.愛普生晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得愛普生拓優科夢的晶振元器件已以23%的市場占有率位于業界第一.愛普生晶振,溫補晶振,TG5032CBN晶振,X1G0045710086晶振

愛普生晶振,溫補晶振,TG5032CBN晶振,X1G0045710086晶振.5032mm體積的石英晶體振蕩器,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接（無鉛對應）,為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.
貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶體振蕩器晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

愛普生晶振	標示	TG5032CBN晶振	晶振基本信息對照表
標準范圍	f0	13.000MHz～40.000MHz
電源電圧	Vcc	＋2.7V~＋5.5V
輸出電流	Icc	3.5mA max.	Vcc=3.3V
頻率負載	L_CMOS	15pF
標準頻率偏差	f_tol	±1.0×10-6 max.	初期偏差、周波數溫度特性、電源、負荷変動特性、経時変化(1年、＋25℃時)
輸出電壓	V	VOH:Vcc×90% min.VOL:Vcc×10% max.
對稱	SYM	40%～60%	50% Vcc
標準時間	tr/tf	12ns max.(1.8～80MHz)	10%Vcc～90%

X1G0045710086晶振系列原廠編碼規格表：

Product Number

Model

Frequency

LxWxH

F.Tol@25°C

Ope Temperature

Freq/Temp

I [Max]

25°C Aging

X1G0045710085

TG5032CBN

24.576000 MHz

5.00 x 3.20 x 1.45 mm

+/-1.0 ppm

-40 to +85 °C

+/-0.28 ppm

≤ 5.0 mA

+/-0.5ppm

X1G0045710086

TG5032CBN

10.000000 MHz

5.00 x 3.20 x 1.45 mm

+/-1.0 ppm

-40 to +85 °C

+/-0.28 ppm

≤ 5.0 mA

+/-0.5ppm

X1G0045710088

TG5032CBN

15.360000 MHz

5.00 x 3.20 x 1.45 mm

+/-1.0 ppm

-40 to +85 °C

+/-0.28 ppm

≤ 5.0 mA

+/-0.5ppm

X1G0045710091

TG5032CBN

19.200000 MHz

5.00 x 3.20 x 1.45 mm

+/-1.0 ppm

-40 to +85 °C

+/-0.28 ppm

≤ 5.0 mA

+/-0.5ppm

X1G0045710092

TG5032CBN

26.000000 MHz

5.00 x 3.20 x 1.45 mm

+/-1.0 ppm

-40 to +85 °C

+/-0.28 ppm

≤ 5.0 mA

+/-0.5ppm

X1G0045710093

TG5032CBN

25.000000 MHz

5.00 x 3.20 x 1.45 mm

+/-1.0 ppm

-40 to +85 °C

+/-0.28 ppm

≤ 5.0 mA

+/-0.5ppm

X1G0045710094

TG5032CBN

40.000000 MHz

5.00 x 3.20 x 1.45 mm

+/-1.0 ppm

-40 to +85 °C

+/-0.28 ppm

≤ 6.0 mA

+/-0.5ppm

X1G0045710095

TG5032CBN

50.000000 MHz

5.00 x 3.20 x 1.45 mm

+/-0.9 ppm

-40 to +85 °C

+/-0.28 ppm

≤ 8.0 mA

+/-1ppm

X1G0045710096

TG5032CBN

30.720000 MHz

5.00 x 3.20 x 1.45 mm

+/-1.0 ppm

-40 to +85 °C

+/-0.28 ppm

≤ 6.0 mA

+/-0.5ppm

X1G0045710097

TG5032CBN

20.000000 MHz

5.00 x 3.20 x 1.45 mm

+/-1.0 ppm

-40 to +85 °C

+/-0.28 ppm

≤ 5.0 mA

+/-0.5ppm

X1G0045710098

TG5032CBN

19.440000 MHz

5.00 x 3.20 x 1.45 mm

+/-1.0 ppm

-40 to +85 °C

+/-0.28 ppm

≤ 5.0 mA

+/-0.5ppm

X1G0045810091

TG5032CBN

19.200000 MHz

5.00 x 3.20 x 1.45 mm

+/-1.0 ppm

-40 to +85 °C

+/-0.28 ppm

≤ 5.0 mA

+/-0.5ppm

TG5032CAN_5032

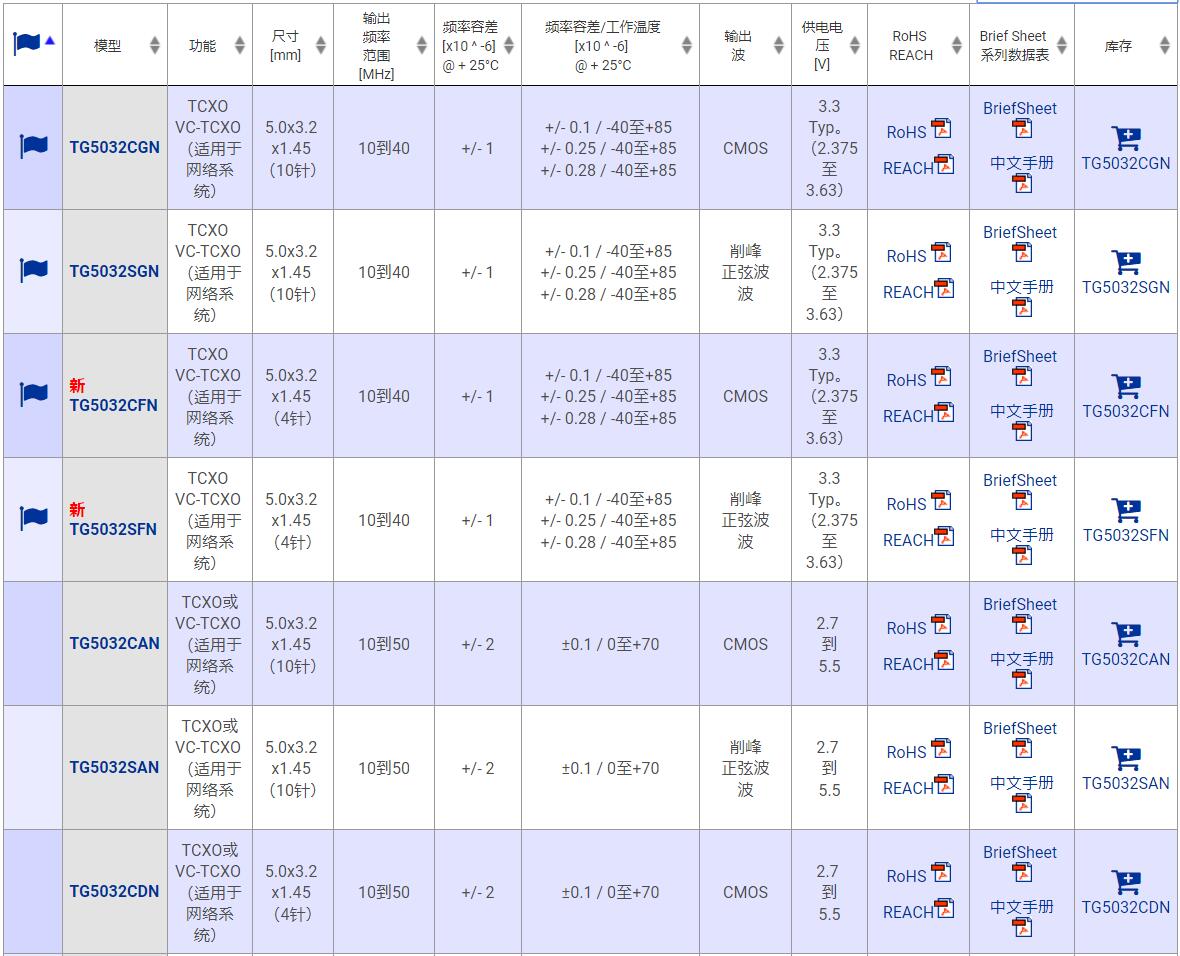

愛普生TG5032CBN晶振同類型型號表：

TG5032CBNFM

機械處理
1.沖擊
不要對金屬面壓電晶振施加任何強烈沖擊。攜帶振蕩器或將其安裝在另一個振蕩器上時設備，保護設備免受任何沖擊，小心不要放下它或用堅硬的物體擊打它。強烈沖擊可能會導致可能會損壞晶體振蕩器內部的部件導致振蕩器無法工作。如果振蕩器受到強烈沖擊，請確保在使用之前檢查其特性。
2.安裝引線安裝晶體振蕩器
不要對端子施加過大的力安裝晶體振蕩器的螺絲。將晶體振蕩器安裝在印刷電路板上時，請對齊安裝孔之間的距離終端。如果強制安裝振蕩器和這些距離彼此不同，終端可以是破損。不要彎曲直徑為0.6mm或以下的密封端子更多。即使需要彎曲直徑的端子0.6毫米或更小，不要直接彎曲它們密封底座，以保護密封玻璃。如果玻璃破裂，可能會有氣密密封和絕緣受影響的單位可能無法交付規定的特點。
當一個非密封TCXO溫補晶振（與其產品安裝有用于頻率校正的孔的盒子，小心防止助焊劑進入孔中，因為可移動元件，如可變電容器和可變電阻器位于孔的內側。將端子焊接在260°C（溫度為20°C）終端）最多五秒鐘。不要焊接端子直接連接到蓋子或底座。
3.表面貼裝晶體振蕩器的安裝
（1）振蕩器振動后溫度快速變化
安裝在板上當安裝板的材料時，用于表面安裝陶瓷晶體振蕩器封裝，有膨脹系數不同于膨脹系數陶瓷，焊接的圓角部分可能會裂開環境重復和極端溫度變化會在很長一段時間內發生。在這種情況下，建議事先檢查情況。
（2）自動安裝引起的沖擊
當5032貼片晶振被吸附或吸附時自動安裝或超過規定的沖擊安裝在電路板上時給出的值，這會導致其特性發生變化或惡化。
（3）板彎曲應力
如果在焊接晶體單元后PC板彎曲對于PC板，機械應力可能會導致焊接部分剝落或晶體單元封裝裂紋。

晶體諧振腔的形式模式，但泛音振蕩或基波。振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。
適當的控制電阻值（RD）取決于晶振的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。音叉式諧振器（kHz頻段）的參考值在100 K。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3pF的范圍內-33pF左右，僅供參考。
