當前位置：首頁 » 石英晶振 » 愛普生晶振 » 愛普生晶振,溫補晶振,TG5032SAN晶振,X1G0044410093晶振

prevnext

愛普生晶振,溫補晶振,TG5032SAN晶振,X1G0044410093晶振

頻率：25.000MHz

尺寸：5.0*3.2*1.45mm

5032溫補晶振,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：0755-27837162

晶振技術參數點擊下載

EPSON-1

日本精工愛普生接受了中國蘇州政府2007 年的招商引資,命名為【愛普生拓優科夢水晶元器件（蘇州）有限公司】愛普生拓優科夢（Epson Toyocom）是精工愛普生株式會社與愛普生（中國）有限公司共同投資成立的有限責任公司（外商合資）.目前注冊資本2500萬美金.現員工人數:1500人.主要從事石英晶振系列產品的生產,投資初期主要生產32.768KHZ系列產品,從2009年起32.768K系列產品轉向馬來西亞量產.蘇州愛普生工廠就以生產高端的石英晶體振蕩器為主,普通石英晶體諧振器為輔.
愛普生公司擁有世界頂端的機械技術,是全球數碼映像的領軍企業,同時也生產打印機和影印機等產品.而在電子元器件中,占主席地位,石英晶振中,EPSON愛普生做的異常出色.具了解，愛普生晶振現已實現成為石英部件的NO1，40多年前為支持SEIKO(精工)手表而成立的Epson石英部件部門強在PC、NB、手機及消費電子等運用上,市占率高達七八成,其中又以32.768k晶振稱霸業界。

愛普生晶振,溫補晶振,TG5032SAN晶振,X1G0044410093晶振.貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.
石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術，最終使晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶體振蕩器的等效電阻等更接近理論值，使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。

愛普生晶振	標示	TG5032SAN晶振	晶振基本信息對照表
標準范圍	f0	10.000MHz～40.000MHz
電源電圧	Vcc	＋2.7V~＋5.5V
輸出電流	Icc	3.5 mA max.	Vcc=3.3V
頻率負載	L_CMOS	15pF
標準頻率偏差	f_tol	±2.0×10-6 max.	初期偏差、周波數溫度特性、電源、負荷変動特性、経時変化(1年、＋25℃時)
輸出電壓	V	VOH:Vcc×90% min.VOL:Vcc×10% max.
對稱	SYM	40%～60%	50% Vcc
標準時間	tr/tf	12 ns max.(1.8～80MHz)	10%Vcc～90%

X1G0044410093晶振系列原廠編碼規格表：

Product Number

Model

Frequency

LxWxH

F.Tol@25°C

Ope Temperature

Freq/Temp

I [Max]

25°C Aging

X1G0044410086

TG5032SAN

10.000000 MHz

5.00 x 3.20 x 1.45 mm

+/-2.0 ppm

0 to +70 °C

+/-0.10 ppm

≤ 5.0 mA

+/-0.02ppm

X1G0044410088

TG5032SAN

15.360000 MHz

5.00 x 3.20 x 1.45 mm

+/-2.0 ppm

0 to +70 °C

+/-0.10 ppm

≤ 5.0 mA

+/-0.02ppm

X1G0044410093

TG5032SAN

25.000000 MHz

5.00 x 3.20 x 1.45 mm

+/-2.0 ppm

0 to +70 °C

+/-0.10 ppm

≤ 5.0 mA

+/-0.02ppm

X1G0044410097

TG5032SAN

20.000000 MHz

5.00 x 3.20 x 1.45 mm

+/-2.0 ppm

0 to +70 °C

+/-0.10 ppm

≤ 5.0 mA

+/-0.02ppm

X1G0044410101

TG5032SAN

19.200000 MHz

5.00 x 3.20 x 1.45 mm

+/-2.0 ppm

-40 to +85 °C

+/-0.25 ppm

≤ 5.0 mA

+/-0.02ppm

X1G0044410102

TG5032SAN

26.000000 MHz

5.00 x 3.20 x 1.45 mm

+/-2.0 ppm

-40 to +85 °C

+/-0.25 ppm

≤ 5.0 mA

+/-0.02ppm

X1G0044410103

TG5032SAN

30.720000 MHz

5.00 x 3.20 x 1.45 mm

+/-2.0 ppm

-40 to +85 °C

+/-0.25 ppm

≤ 5.0 mA

+/-0.02ppm

X1G0044410104

TG5032SAN

40.000000 MHz

5.00 x 3.20 x 1.45 mm

+/-2.0 ppm

-40 to +85 °C

+/-0.25 ppm

≤ 5.0 mA

+/-0.02ppm

TG5032CAN_5032

噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近5032高精度有源晶體的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的5032壓控溫補晶振的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
進口晶體振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致10腳貼片有源晶振無法產生振蕩和/或非正常工作。

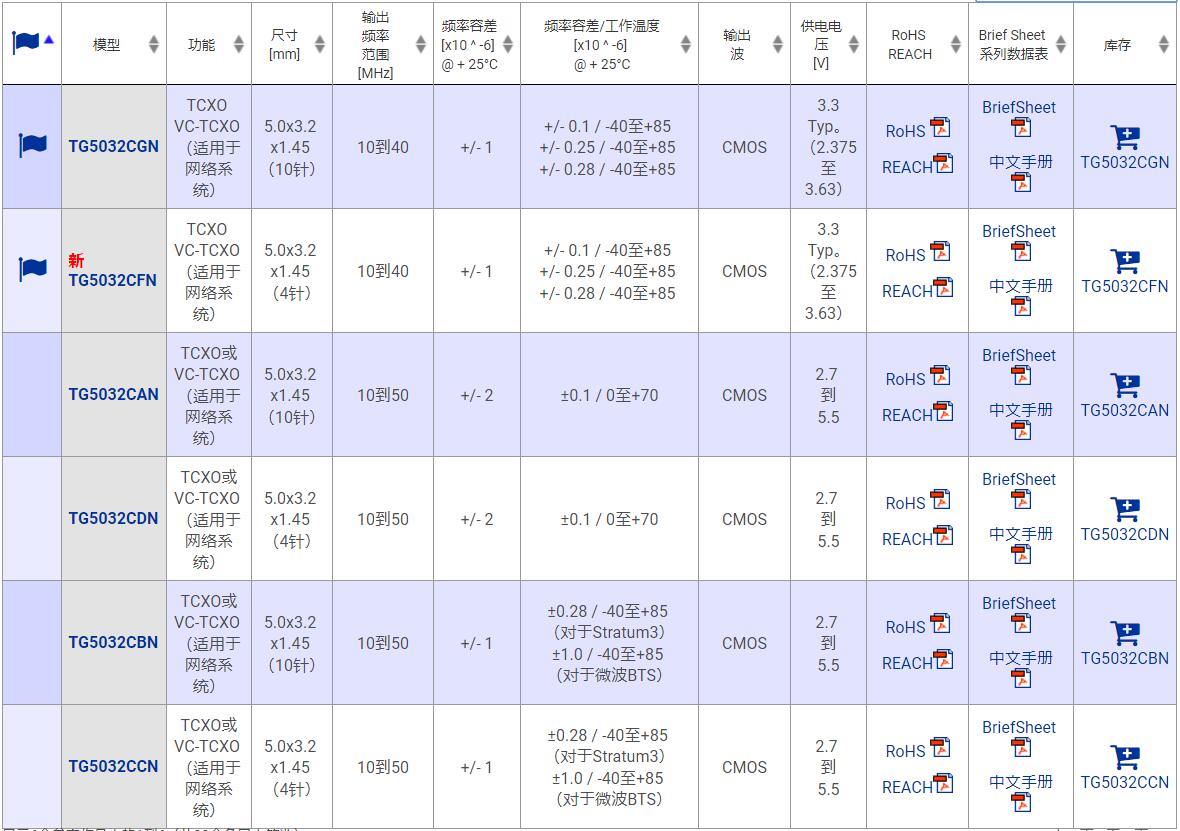

愛普生TG5032SAN溫補晶振系列型號:

TG5032111

晶體諧振腔的形式模式，但泛音振蕩或基波。振蕩開始代替。在基本諧振的情況下石英晶體振蕩器（MHz頻段）反饋電阻通常是1米。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。
適當的控制電阻值（RD）取決于晶振的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。音叉式諧振器（kHz頻段）的參考值在100 K。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
