UCE4031035LK015000-24MDK,Pletronics振蕩器,削峰正弦波輸出晶振,UCE4溫補晶振
頻率：24MHz

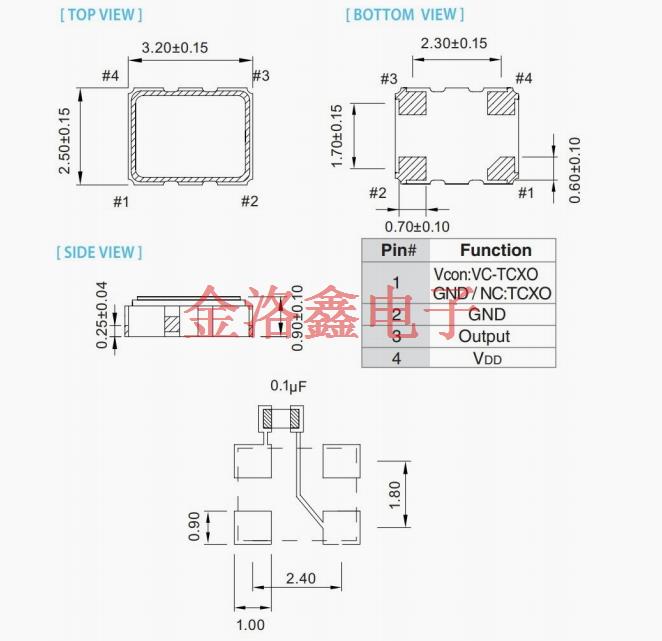

尺寸：3.20 x 2.50mm
UCE4031035LK015000-24MDK,Pletronics振蕩器,削峰正弦波輸出晶振,UCE4溫補晶振
在對頻率穩定性和信號純凈度要求極高的電子應用場景中，Pletronics 的 UCE4031035LK015000-24MDK 振蕩器表現卓越。它是一款 UCE4 系列的溫補晶振，具備削峰正弦波輸出特性。先進的溫補技術是其核心亮點，能實時感知環境溫度變化，并迅速對輸出頻率進行精準調整，確保在不同溫度條件下都能輸出穩定的 24MHz 頻率，有效減少了溫度波動對頻率的影響。削峰正弦波輸出方式，使得信號波形更加純凈，諧波干擾大幅降低。這一特性在對信號質量要求嚴苛的通信、測量等領域尤為重要，能顯著提高設備的性能和可靠性。其緊湊的設計便于集成到各類電路板中，無論是在基站設備、測試儀器，還是其他高精度電子設備里，都能為系統提供穩定且純凈的時鐘信號，保障設備穩定運行。
Pletronics. Inc 是一家美國專業從事石英晶體諧振器（Crystal Resonators）、振蕩器（Oscillators）及頻率控制元件設計、生產與銷售的領先制造商。自1970年成立以來，公司始終以高精度、高可靠性和定制化能力為核心競爭力，服務于全球通信、工業自動化、醫療設備、航空航天及消費電子等高端領域。Pletronics晶振以技術創新與嚴苛品控為核心，持續為全球客戶提供精準、可靠的頻率控制解決方案，助力電子系統在復雜環境中實現卓越性能。
UCE4031035LK015000-24MDK,Pletronics振蕩器,削峰正弦波輸出晶振,UCE4溫補晶振

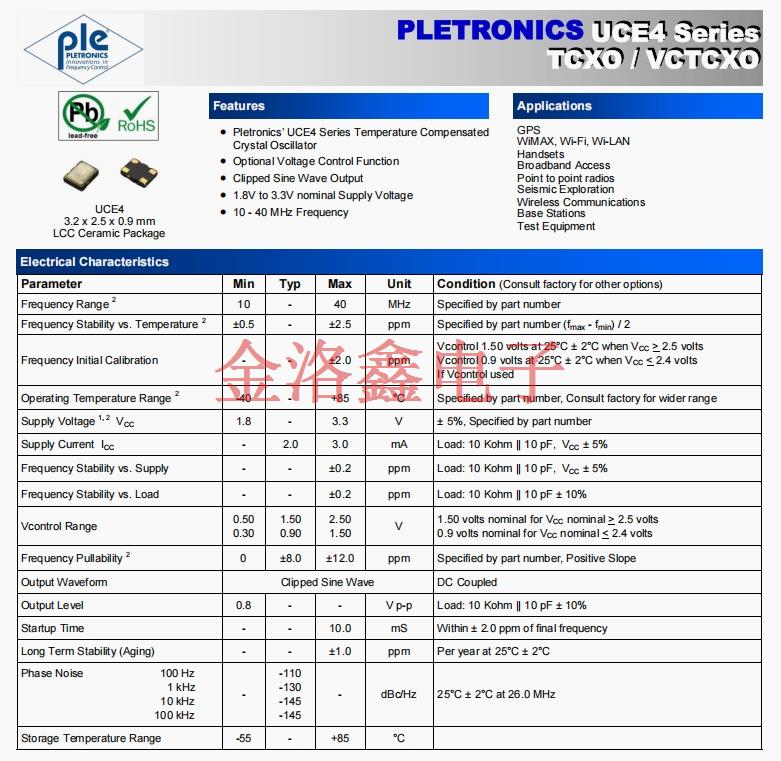

| Parameter | Min | Typ | Max | Unit | Condition (Consult factory for other options) | ||||||
| Frequency Range 2 | 10 | - | 40 | MHz | Specified by part number | ||||||
| Frequency Stability vs. Temperature 2 | ±0.5 | - | ±2.5 | ppm | Specified by part number (f max - fmin) / 2 | ||||||
| Frequency Initial Calibration | - | - | ±2.0 | ppm |
Vcontrol 1.50 volts at 25°C ± 2°C when VCC > 2.5 volts
Vcontrol 0.9 volts at 25°C ± 2°C when VCC < 2.4 volts
IfVcontrol used |
||||||
| Operating Temperature Range 2 | -40 | - | +85 | °C | Specified by part number, Consult factory for wider range | ||||||
| Supply Voltage 1, 2 VCC | 1.8 | - | 3.3 | V | ± 5%, Specified by part number | ||||||
| Supply Current ICC | - | 2.0 | 3.0 | mA | Load: 10 Kohm |
|
10 pF, VCC ± 5% | ||||
| Frequency Stability vs. Supply | - | - | ±0.2 | ppm | Load: 10 Kohm |
|
10 pF, VCC ± 5% | ||||
| Frequency Stability vs. Load | - | - | ±0.2 | ppm | Load: 10 Kohm || 10 pF ± 10% | ||||||
| Vcontrol Range |
0.50 0.30 |
1.50 0.90 |
2.50 1.50 |
V |
1.50 volts nominal for VCC nominal > 2.5 volts
0.9 volts nominal for VCC nominal < 2.4 volts
|
||||||
| Frequency Pullability 2 | 0 | ±8.0 | ±12.0 | ppm | Specified by part number, Positive Slope | ||||||
| Output Waveform | Clipped Sine Wave | DC Coupled | |||||||||
| Output Level | 0.8 | - | - | V p-p | Load: 10 Kohm || 10 pF ± 10% | ||||||
| Startup Time | - | - | 10.0 | mS | Within ± 2.0 ppm of final frequency | ||||||
| Long Term Stability (Aging) | - | - | ±1.0 | ppm | Per year at 25°C ± 2°C | ||||||
|
Phase Noise 100 Hz
1 kHz
10 kHz
100 kHz
|
- |
-110 -130 -145 -145 |
- | dBc/Hz | 25°C ± 2°C at 26.0 MHz | ||||||
| Storage Temperature Range | -55 | - | +85 | °C | |||||||
UCE4031035LK015000-24MDK,Pletronics振蕩器,削峰正弦波輸出晶振,UCE4溫補晶振
UCE4031035LK015000-24MDK,Pletronics振蕩器,削峰正弦波輸出晶振,UCE4溫補晶振
所有產品的共同點
1、抗沖擊
晶體產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
2、輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
3、化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
4、粘合劑
請勿使用可能導致有源晶振產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。 （比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
5、鹵化合物
請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
6、靜電
過高的靜電可能會損壞產品，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
公司名：深圳市金洛鑫電子有限公司
聯系人：茹紅青
手機：13510569637
電話：0755-27837162
QQ號：657116624
微信公眾號：CITIZENCRYSTAL
搜狐公眾號：晶振石英晶振NDK晶振
郵箱：jinluodz@163.com
地址：深圳市寶安區41區甲岸路19號
網址：http://www.zrwej.cn/
