SiTime晶振,32.768K有源晶振,SiT1532晶振
頻率：32.768KHz

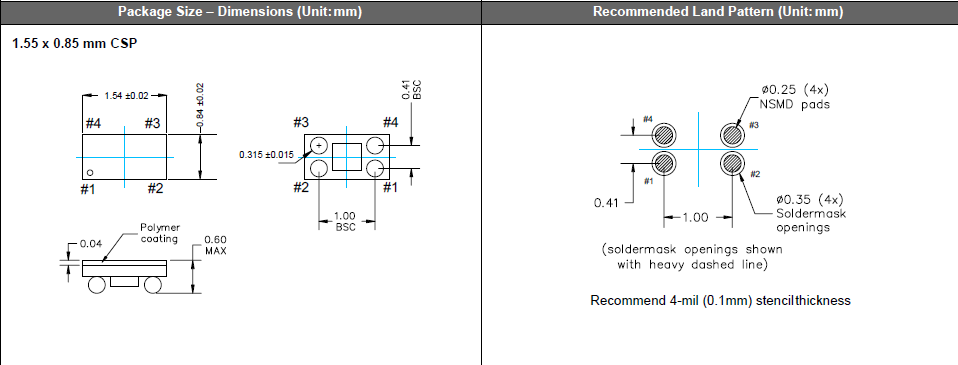

尺寸：1.54*0.8mm
SiTime在MEMS(微機電系統)技術、模擬CMOS電路設計和開發方面具有深厚的技術專長，并具有成本效益的組裝和測試。這些專業技術的結合，都是在SiTime內部進行的，在計時行業中是獨一無二的，推動創新的速度要比quartz快得多。除了MEMS和模擬電路的專業知識外，SiTime還具備以優異的有源晶振質量和可靠性交付大量產品的能力。這種能力來自于我們的裝配、測試和校準技術，使我們能夠提供一個完全集成的解決方案，完全可以與行業標準的腳印相兼容。
SiTime的基于內存的硅計時解決方案受益于廣泛的應用。作為石英設備的替代品，SiTime的振蕩器和時鐘發生器已經成功地將石英晶振為硅基產品。通過一個全新的全硅平臺，SiTime有著卓越的歷史成就。我們快速的技術突破是通過利用硅技術的優勢，結合了數十年的MEMS諧振器經驗和內部模擬技術來實現的。半導體公司正在將我們的硅MEMS諧振器集成到他們的足球/asics中，從而完全消除外部時鐘，簡化系統設計。
SiTime晶振,32.768K有源晶振,SiT1532晶振.是全球最小，功耗最低的32.768kHz振蕩器，針對移動和其他電池供電應用而優化。SiTime的硅MEMS技術實現了最小尺寸和芯片級封裝。與現有的2.0*1.2mm SMD XTAL封裝相比，該器件可將32 kHz占用空間減少85％。與XTAL不同，SiT1532振蕩器輸出實現了更大的元件貼裝靈活性，并消除了外部負載電容，從而節省了額外的元件數量和電路板空間。
SiTime晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高。此技術為研發及生產超小型、超薄型貼片振蕩器必須攻克的關鍵技術之一。1.5*0.8mm超小型有源晶振,32.768K石英振蕩子,SiT1532晶振
|
SiTime晶振 |
標示 |
SiT1532晶振 |
晶振基本信息對照表 |
|
標準范圍 |
f0 |
32.768KHz |
|
|
電源電圧 |
Vcc |
＋1.5V~3.63V |
|
|
輸出電流 |
Icc |
3.5 mA max. |
Vcc=3.3V |
|
頻率負載 |
L_CMOS |
15pF |
LVCMOS出力 |
|
標準頻率偏差 |
f_tol |
±10、±20×10-6 max.
|
初期偏差、 |
|
輸出電壓 |
V |
VOH:Vcc×90% min.VOL:Vcc×10% max. |
|
|
對稱 |
SYM |
40%～60% |
50% Vcc |
|
標準時間 |
tr/tf |
12 ns max.(1.8～80MHz) |
10%Vcc～90%、L_CMOS=15pF |
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。1.5*0.8mm超小型有源晶振,32.768K石英振蕩子,SiT1532晶振
輸出負載
建議將輸出負載安裝在盡可能靠近硅振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的MEMS晶振的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
進口晶體振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。SiTime晶振,32.768K有源晶振,SiT1532晶振
通電
不建議從中間電位和/或極快速通電，否則會導致美國進口晶振無法產生振蕩和/或非正常工作。
設計振蕩回路的注意事項
1.驅動能力
驅動能力說明32.768K振蕩器所需電功率，其計算公式如下：
驅動能力 (P) = i2_Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。1.5*0.8mm超小型有源晶振,32.768K石英振蕩子,SiT1532晶振
2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加耐高溫晶振振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。
3.負載電容
如果振蕩電路中負載電容的不同，可能導致石英晶體振蕩器振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。SiTime晶振,32.768K有源晶振,SiT1532晶振
頻率和負載電容特征圖器
振蕩回路參數設置參考
