當前位置：首頁 » 石英晶振 » 愛普生晶振 » 愛普生晶振,石英晶體,MC-405晶振,MC-405 32.7680K-A0:ROHS

prevnext

愛普生晶振,石英晶體,MC-405晶振,MC-405 32.7680K-A0:ROHS

頻率：32.768KHz

尺寸：10.41*4.06*3.6mm

工作溫度:-40℃~+85℃

保存溫度:-55℃~+125℃

負載電容:12.5pF

晶振"MC-405 32.7680K-A0:ROHS"本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途.

訂購熱線：0755-27837162

晶振技術參數點擊下載

EPSONdhl 愛普生拓優科夢（Epson — yocom）運用長年積累的培育人工貼片晶振以及以加工為代表的、實現精微化、高精度、高品質的綜合技術,提出“3D戰略”究極應用石英特性而制造的三大元器件:定時元器件、傳感元器件、光學元器件,并創出將其復合而成的模塊,為成為不可缺少的企業而邁進至今."MC-405 32.7680K-A0:ROHS"

JLX-1

愛普生晶振,石英晶體,MC-405晶振,在超小型超薄型SMD型晶體諧振器流行的現在,EPSON以獨特的工藝和嚴謹的態度生產每一款晶體產品,所以MC-405晶振這顆10.4*4.0mm大型貼片晶振在設成上仍然占有一定的比例,這么大體積的32.768K晶振也并不常見,因此在剛問世時,這款晶振產品成為業界的"傳奇".陶瓷面壓電石英晶體,大體積二腳貼片諧振器,MC-405晶振,"MC-405 32.7680K-A0:ROHS"

JLX-2

RB-2

愛普生晶振	單位	MC-405晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	1.0μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.zrwej.cn/
頻率溫度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	6pF~12.5pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

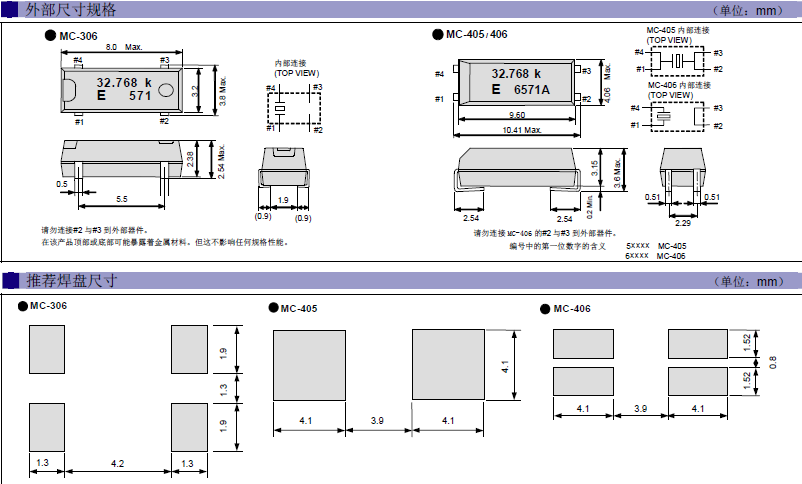

MC-306 405 406

JLX-4

抗沖擊
MC-405愛普生晶振可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。
輻射
暴露于輻射環境會導致石英晶體性能受到損害，因此應避免照射。愛普生晶振,石英晶體,MC-405晶振
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解進口晶振或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致MC-405無源晶振所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用無源晶振。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
靜電
過高的靜電可能會損壞愛普生晶振32.768K，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。陶瓷面壓電石英晶體,大體積二腳貼片諧振器,MC-405晶振,"MC-405 32.7680K-A0:ROHS" JLX-5

RB-5

2、輸出波形與測試電路
1.時序表

scbx_1

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。愛普生晶振,石英晶體,MC-405晶振
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）陶瓷面壓電石英晶體,大體積二腳貼片諧振器,MC-405晶振
