EPSON晶振MC-406,Q13MC4061000200無源貼片晶體
頻率：32.768KHZ
尺寸：10.4 x 4.0mm
EPSON晶振MC-406,Q13MC4061000200無源貼片晶體,愛普生進口晶振,SMD晶振,無源諧振器,陶瓷晶振,32.768K時鐘晶振,型號MC-406,編碼Q13MC4061000200是一款尺寸為1040mm的陶瓷諧振器,頻率32.768KHZ,負載電容12.5pF,精度±10ppm,工作溫度-40to+85°C,具有性能優越,成本低廉,高質量的特點,產品被廣泛使用于時鐘和微型計算機等領域.
Q13MC4061001900晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.EPSON晶振MC-406,Q13MC4061000200無源貼片晶體
EPSON晶振MC-406,Q13MC4061000200無源貼片晶體,愛普生進口晶振,SMD晶振,無源諧振器,陶瓷晶振,32.768K時鐘晶振,型號MC-406,編碼Q13MC4061000200是一款尺寸為1040mm的陶瓷諧振器,頻率32.768KHZ,負載電容12.5pF,精度±10ppm,工作溫度-40to+85°C,具有性能優越,成本低廉,高質量的特點,產品被廣泛使用于時鐘和微型計算機等領域.
Q13MC4061001900晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.EPSON晶振MC-406,Q13MC4061000200無源貼片晶體

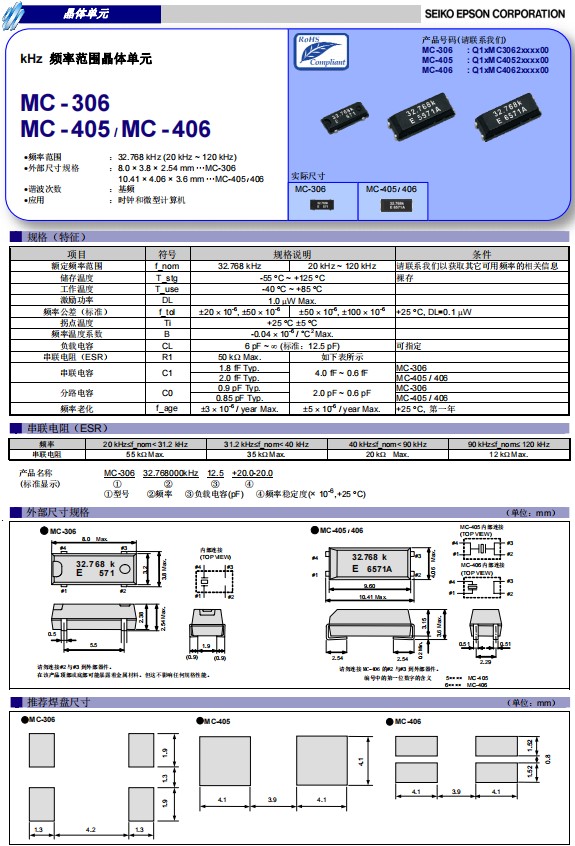

Q13MC4061000200晶振 參數表
| 項目 | 符號 | 規格說明 | 條件 |
| MC-406晶振 | |||
| 額定頻率范圍 | f_nom | 32.768K晶振 | 請聯系我們以獲取其它可用頻率的相關信息。 |
| 儲存溫度 | T_stg | -55°C ~ +125°C | 裸存 |
| 工作溫度 | T_use | -40°C ~ +85°C | |
| 激勵功率 | DL | 1.0µW Max. | |
| 頻率公差 | f_tol | ±10 × 10-6 | +25°C, |
| （標準） | ±50 × 10-6 | DL=0.1µW | |
| 拐點溫度 | Ti | +25°C±5°C | |
| 頻率溫度系數 | B | -0.04 × 10-6/ °C2 Max. | |
| 負載電容 | CL | 12.5F to ∞ (標準:12.5pF) | 可指定 |
| 串聯電阻（ESR） | R1 | 50kΩ Max. | |
| 串聯電容 | C1 | 1.8fF Typ. | |
| 分路電容 | C0 | 0.9pF Typ. | |
| 頻率老化 | f_age | ±3 ×10-6 / year Max. | +25°C, |
|
第一年 |
EPSON晶振MC-406,Q13MC4061000200無源貼片晶體 尺寸圖
Q13MC4061000200晶振 使用注意事項
晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業，但如果是超過規格以上的高溫，則頻率有可能發生較大的變化，因此請避免不 必要的高溫度。EPSON晶振MC-406,Q13MC4061000200無源貼片晶體
機械振動的影響：當石英晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導：
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于SMD晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項:
(1) 在更高或更低溫度或高濕度環境下長時間保存金屬面石英晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 EPSON晶振MC-406,Q13MC4061000200無源貼片晶體
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
| 品牌 | 編碼 | LxWxH/尺寸 | Model/型號 | Frequency/頻率 | CL Value/負載 | Freq.tol./頻率 @+25°C | Oper. Temper. Range/工作溫度 | 產品系列 |
| EPSON愛普生 | Q13MC4061000200 | 10.41 x 4.06 x 3.6 mm | MC-406 | 32.768000 kHz | 12.5 pF | +/-10.0 ppm | -40 to +85 °C | 陶瓷晶振 |
| EPSON愛普生 | Q13MC4061000400 | 10.41 x 4.06 x 3.6 mm | MC-406 | 32.768000 kHz | 9 pF | +/-20.0 ppm | -40 to +85 °C | 陶瓷晶振 |
| EPSON愛普生 | Q13MC4061000500 | 10.41 x 4.06 x 3.6 mm | MC-406 | 32.768000 kHz | 6 pF | +/-10.0 ppm | -40 to +85 °C | 陶瓷晶振 |
| EPSON晶體 | Q13MC4061000600 | 10.41 x 4.06 x 3.6 mm | MC-406 | 32.768000 kHz | 12 pF | +/-20.0 ppm | -40 to +85 °C | 陶瓷晶振 |
| EPSON愛普生 | Q13MC4061000900 | 10.41 x 4.06 x 3.6 mm | MC-406 | 32.768000 kHz | 10 pF | +/-20.0 ppm | -40 to +85 °C | 陶瓷晶振 |
| EPSON愛普生 | Q13MC4061001000 | 10.41 x 4.06 x 3.6 mm | MC-406 | 32.768000 kHz | 7 pF | +/-20.0 ppm | -40 to +85 °C | 陶瓷晶振 |
| EPSON愛普生 | Q13MC4061001100 | 10.41 x 4.06 x 3.6 mm | MC-406 | 32.768000 kHz | 16 pF | +/-20.0 ppm | -40 to +85 °C | 陶瓷晶振 |
| EPSON愛普生 | Q13MC4061001500 | 10.41 x 4.06 x 3.6 mm | MC-406 | 32.768000 kHz | 9.5 pF | +/-20.0 ppm | -40 to +85 °C | 陶瓷晶振 |
| EPSON愛普生 | Q13MC4061001900 | 10.41 x 4.06 x 3.6 mm | MC-406 | 32.768000 kHz | 15 pF | +/-100 ppm | -40 to +85 °C | 陶瓷晶振 |
| EPSON愛普生 | Q13MC4061002100 | 10.41 x 4.06 x 3.6 mm | MC-406 | 32.768000 kHz | 8 pF | +/-20.0 ppm | -40 to +85 °C | 陶瓷晶振 |
| EPSON愛普生 | Q13MC4061002500 | 10.41 x 4.06 x 3.6 mm | MC-406 | 32.768000 kHz | 12 pF | +/-50.0 ppm | -40 to +85 °C | 陶瓷晶振 |
| EPSON愛普生 | Q13MC4061003000 | 10.41 x 4.06 x 3.6 mm | MC-406 | 32.768000 kHz | 16 pF | +/-50.0 ppm | -40 to +85 °C | 產品系列 |
| EPSON愛普生 | Q13MC4061003300 | 10.41 x 4.06 x 3.6 mm | MC-406 | 32.768000 kHz | 6 pF | +/-50.0 ppm | -40 to +85 °C | 陶瓷晶振 |
| EPSON愛普生 | Q13MC4061003700 | 10.41 x 4.06 x 3.6 mm | MC-406 | 32.768000 kHz | 15 pF | +/-20.0 ppm | -40 to +85 °C | 陶瓷晶振 |
| EPSON愛普生 | Q13MC4061004000 | 10.41 x 4.06 x 3.6 mm | MC-406 | 32.768000 kHz | 18 pF | +/-20.0 ppm | -40 to +85 °C | 陶瓷晶振 |
| EPSON愛普生 | Q13MC4062000100 | 10.41 x 4.06 x 3.6 mm | MC-406 | 32.768000 kHz | 12.5 pF | +/-20.0 ppm | -40 to +85 °C | 陶瓷晶振 |
| EPSON愛普生 | Q13MC4062000300 | 10.41 x 4.06 x 3.6 mm | MC-406 | 32.768000 kHz | 6 pF | +/-20.0 ppm | -40 to +85 °C | 陶瓷晶振 |
| EPSON愛普生 | Q13MC4062001800 | 10.41 x 4.06 x 3.6 mm | MC-406 | 32.768000 kHz | 12.5 pF | +/-50.0 ppm | -40 to +85 °C | 陶瓷晶振 |
| EPSON愛普生 | Q13MC4062003100 | 10.41 x 4.06 x 3.6 mm | MC-406 | 32.768000 kHz | 22.9 pF | +/-20.0 ppm | -40 to +85 °C | 陶瓷晶振 |
| EPSON愛普生 | Q13MC4062003900 | 10.41 x 4.06 x 3.6 mm | MC-406 | 32.768000 kHz | 22 pF | +/-20.0 ppm | -40 to +85 °C | 陶瓷晶振 |
| EPSON愛普生 | Q13MC4062004100 | 10.41 x 4.06 x 3.6 mm | MC-406 | 32.768000 kHz | 12 pF | +/-10.0 ppm | -40 to +85 °C | 陶瓷晶振 |
| EPSON愛普生 | Q13MC4062004800 | 10.41 x 4.06 x 3.6 mm | MC-406 | 32.768000 kHz | 8 pF | +/-10.0 ppm | -40 to +85 °C | 陶瓷晶振 |
| EPSON愛普生 | Q14MC4061000600 | 10.41 x 4.06 x 3.6 mm | MC-406晶振 | 40.000000 kHz | 12.5 pF | +/-100 ppm | -40 to +85 °C | 陶瓷晶振 |
| EPSON愛普生 | Q14MC4061000900 | 10.41 x 4.06 x 3.6 mm | MC-406 | 100.000000 kHz | 16 pF | +/-100 ppm | -40 to +85 °C | 產品系列 |
| EPSON愛普生 | Q14MC4061001200 | 10.41 x 4.06 x 3.6 mm | MC-406 | 32.000000 kHz | 12.5 pF | +/-50.0 ppm | -40 to +85 °C | 陶瓷晶振 |
