京瓷晶振,有源晶振,KC3225A-C2晶振,KC3225A125.000C20E00晶振

頻率：1.5~125MHZ

尺寸：3.2*2.5mm

3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.

訂購熱線：0755-27837162

京瓷晶振,有源晶振,KC3225A-C2晶振,KC3225A125.000C20E00晶振, 有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題。在設計過程中除了要考慮石英晶體諧振器具有的電性外，還有石英晶體振蕩器的電極設計等其它的特殊性，必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數。

超小型表面貼片型貼片晶振,較適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從1.5MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在惡劣嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊盤以及高溫回流溫度曲線要求,符合AEC-Q200標準.

京瓷晶振為了人類和社會的進步與發展以獨創性和高品質，不斷創造3225晶振新價值。為此追求事物的本質，力求提高品質以自身的技術、視角，開拓適應時代和市場需求的價值。同時在開展各項事業時，以“創造超出顧客期望值的價值”為信念，承諾“帶來感動和歡喜的表現（技術、品質和適應能力）”.

日本株式會社京瓷晶振主要生產銷售石英水晶振蕩子,陶瓷振動子,32.768K,時鐘晶體,壓電石英晶體，石英晶振,有源晶振,壓控石英晶體振蕩器等器件，他的第一個字母“K”環起了陶瓷這一英文的第一個字母“C”，它由象征追求更廣闊的領域，展翅面向未來的企業商標和企業標識構成。1982年10月，公司由“京都陶瓷株式會社”變更為“s京瓷株式會社”之際，便開始啟用這一標識。作為象征性標記的顏色，選擇了富有熱情和挑戰意味的紅色。

京瓷晶振規格	KC3225A-C2晶振
驅動輸出	CMOS
常用頻率	1.5~125MHZ
工作電壓	+2.25~2.57V（代表値）電源電圧は+1.7V～+3.3V範囲の任意の電圧で動作可能
靜態電流	（工作時）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下
TCXO輸出電壓	0.8Vp-p min.
TCXO輸出負載	（10kΩ//10pF) ±10％
常規溫度偏差	±20/30/50×10-6 (After 2 reflows)
頻率溫度偏差	±30×10-6/-40℃～+85℃
頻率溫度偏差	±50×10-6/-55℃～+125℃（オプション）

Kyocera日產有源兆赫茲晶振型號列表：

Series	Part Status	Frequency 頻率	Voltage - Supply電壓	Operating Temperature 工作溫度	Size / Dimension 尺寸	Height - Seated (Max)高度
KC3225A-C2, Kyocera	Active	125MHz	2.5V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)
KC3225A-C2, Kyocera	Active	125MHz	2.5V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)
KC3225A-C2, Kyocera	Active	125MHz	2.5V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)
KC7050K, Kyocera	Active	33.3333MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.047" (1.20mm)
KC7050K, Kyocera	Active	33.3333MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.047" (1.20mm)
KC7050K, Kyocera	Active	33.3333MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.047" (1.20mm)
KC2016K, Kyocera	Active	40MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.031" (0.80mm)

Kyocera日產有源兆赫茲晶振代碼列表：

Manufacturer Part Number	Manufacturer	Series	Part Status	Frequency 頻率	Voltage - Supply電壓	Operating Temperature 工作溫度	Size / Dimension 尺寸	Height - Seated (Max)高度
KC3225A125.000C20E00	AVX Corp/Kyocera Corp	KC3225A-C2, Kyocera	Active	125MHz	2.5V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)
KC3225A125.000C20E00	AVX Corp/Kyocera Corp	KC3225A-C2, Kyocera	Active	125MHz	2.5V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)
KC3225A125.000C20E00	AVX Corp/Kyocera Corp	KC3225A-C2, Kyocera	Active	125MHz	2.5V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)
KC7050K33.3333C1GE00	AVX Corp/Kyocera Corp	KC7050K, Kyocera	Active	33.3333MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.047" (1.20mm)
KC7050K33.3333C1GE00	AVX Corp/Kyocera Corp	KC7050K, Kyocera	Active	33.3333MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.047" (1.20mm)
KC7050K33.3333C1GE00	AVX Corp/Kyocera Corp	KC7050K, Kyocera	Active	33.3333MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.047" (1.20mm)
KC2016K40.0000C1GE00	AVX Corp/Kyocera Corp	KC2016K, Kyocera	Active	40MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.031" (0.80mm)

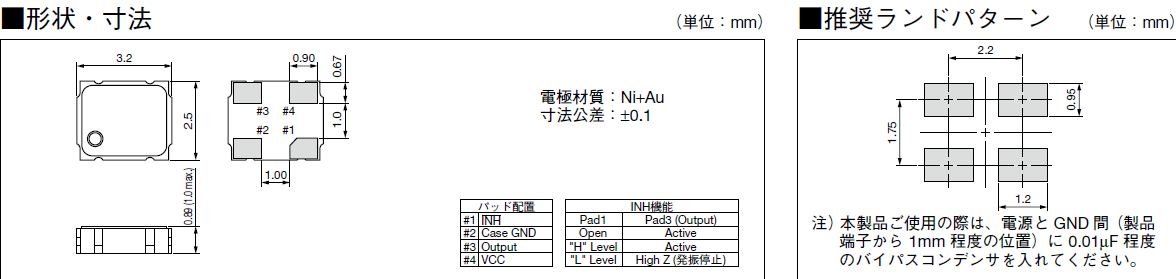

KC3225A_C2_3.2_2.5

晶振產品使用每種產品時,請?jiān)?b>振蕩器規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。京瓷晶振,有源晶振,KC3225A-C2晶振,KC3225A125.000C20E00晶振

金屬面晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。

機械振動的影響:當低消耗晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。

振蕩補償:除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。京瓷晶振,有源晶振,KC3225A-C2晶振,KC3225A125.000C20E00晶振

20181212163930

驅動能力:驅動能力說明四腳貼片晶振振蕩晶體單元所需電功率，其計算公式如下：驅動能力 (P) = i2?Re其中i表示經過晶體單元的電流，Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）.

20181212163938

振蕩電路的檢查方法:振蕩頻率測量:必須盡可能地測量安裝在電路上的諧振器的振蕩頻率的真實值，使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,我們的目標是通過3.2*2.5有源振蕩器限制測量工具對振蕩電路本身的影響來測量。有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。

接觸振蕩電路:探針不影響圖2，因?yàn)榫彌_器的輸出是通過有源進口3225晶振輸入振蕩電路的輸出來測量的。逆變器進入下一階段。探針不影響圖3，因?yàn)樵贗C上測量緩沖器輸出（1/1、1/2等）。圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。輸出點之間的電容（3 pF以下XTAL終端IC）和探針。然而，應該注意到，使用這種方法輸出波形較小，測量不能依賴于即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。
