當前位置：首頁 » 石英晶振 » TXC晶振 » TXC晶振,32.768K有源晶振,7XZ晶振,7XZ-32.768KDA-T晶振

prevnext

TXC晶振,32.768K有源晶振,7XZ晶振,7XZ-32.768KDA-T晶振

頻率：32.768KHZ

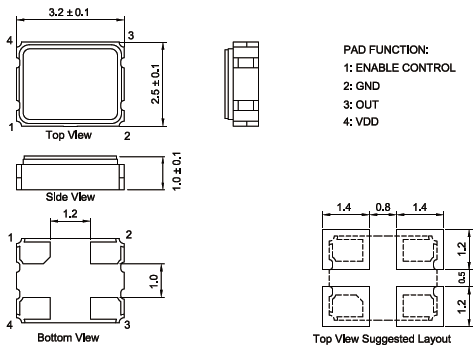

尺寸：3.2*2.5mm

超小型表面貼片型貼片晶振,較適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從32.768KHZ起對應,小型,超薄型具備強防焊裂性,石英晶體在惡劣嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊盤以及高溫回流溫度曲線要求,符合AEC-Q200標準.

訂購熱線：0755-27837162

TXC晶振,32.768K有源晶振,7XZ晶振,7XZ-32.768KDA-T晶振,石英晶振產品電極的設計：石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大，故對電極的設計提出了更精準的要求。

3225mm體積貼片晶振適用于汽車電子領域的表面貼片型時鐘晶體,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.

TXC晶振公司是一家領先的專業頻率控制，溫補晶振,石英晶體振蕩器，石英晶體諧振器,石英晶體，石英晶振,有源晶振,壓控振蕩器等產品制造商致力于研究，設計，制造和銷售雙列直插封裝（DIP）和表面貼裝器件（SMD）石英晶體和振蕩器產品。經過三十年的努力，臺灣晶技總公司而外，另設有如下之生產據點：總公司：臺北市北投區中央南路二段16號4樓,平鎮廠：桃園市平鎮區平鎮工業區工業六路4號,寧波廠：寧波市北侖區黃山西路189號,重慶廠：重慶市九龍坡區鳳笙路22號.

TXC晶振目前專業從事這些類別的產品：晶體（32.768kHz，基本兆赫，高精度的兆赫，汽車級）愿景宣言:矢志提供信息、通訊、光電、汽車產業頻率控制組件所需之各項應用產品，并于2015年達成兩百億之營業目標，同時成為全球壓電石英晶體產業經營績效最好公司之一以及石英產業的前三大。

TXC晶振規格	7XZ晶振
驅動輸出	CMOS
常用頻率	32.768KHZ
工作電壓	+2.8~3.3V（代表値）電源電圧は+1.7V～+3.3V範囲の任意の電圧で動作可能
靜態電流	（工作時）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下
TCXO輸出電壓	0.8Vp-p min.
TCXO輸出負載	（10kΩ//10pF) ±10％
常規溫度偏差	±20/30/50×10-6 (After 2 reflows)
頻率溫度偏差	±30×10-6/-40℃～+85℃
頻率溫度偏差	±50×10-6/-55℃～+125℃（オプション）

臺產TXC32.768K有源石英進口晶振型號列表：

Series型號	Part Status	Type 類型	Frequency 頻率	Frequency Stability頻率穩定度	Operating Temperature 工作溫度	Current - Supply (Max)	Ratings	Mounting Type安裝類型	Package / Case包裝/封裝	Size / Dimension 尺寸	Height - Seated (Max)高度
7XZ	Active	XO (Standard)	32.768kHz	±25ppm	-10°C ~ 70°C	3mA	-	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.040" (1.02mm)
7XZ	Active	XO (Standard)	32.768kHz	±25ppm	-10°C ~ 70°C	3mA	-	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.040" (1.02mm)
7XZ	Active	XO (Standard)	32.768kHz	±25ppm	-10°C ~ 70°C	3mA	-	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.040" (1.02mm)
7XZ	Active	XO (Standard)	32.768kHz	±50ppm	-40°C ~ 85°C	3mA	-	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.040" (1.02mm)
7WZ	Active	XO (Standard)	32.768kHz	±25ppm	-40°C ~ 85°C	3mA	-	Surface Mount	4-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.056" (1.42mm)
7WZ	Discontinued at Digi-Key	XO (Standard)	32.768kHz	±25ppm	-40°C ~ 85°C	3mA	-	Surface Mount	4-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.056" (1.42mm)
7WZ	Discontinued at Digi-Key	XO (Standard)	32.768kHz	±25ppm	-40°C ~ 85°C	3mA	-	Surface Mount	4-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.056" (1.42mm)

臺產TXC32.768K有源石英進口晶振代碼列表：

Manufacturer Part Number原廠代碼

Manufacturer品牌

Series型號

Part Status

Type 類型

Frequency 頻率

Frequency Stability頻率穩定度

Operating Temperature 工作溫度

Current - Supply (Max)

Ratings

Mounting Type安裝類型

Package / Case包裝/封裝

Size / Dimension 尺寸

Height - Seated (Max)高度

7XZ-32.768KDA-T

TXC CORPORATION

7XZ

Active

XO (Standard)

32.768kHz

±25ppm

-10°C ~ 70°C

3mA

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.040" (1.02mm)

7XZ-32.768KDA-T

TXC CORPORATION

7XZ

Active

XO (Standard)

32.768kHz

±25ppm

-10°C ~ 70°C

3mA

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.040" (1.02mm)

7XZ-32.768KDA-T

TXC CORPORATION

7XZ

Active

XO (Standard)

32.768kHz

±25ppm

-10°C ~ 70°C

3mA

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.040" (1.02mm)

7XZ-32.768KDE-T

TXC CORPORATION

7XZ

Active

XO (Standard)

32.768kHz

±50ppm

-40°C ~ 85°C

3mA

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.040" (1.02mm)

7WZ-32.768KBD-T

TXC CORPORATION

7WZ

Active

XO (Standard)

32.768kHz

±25ppm

-40°C ~ 85°C

3mA

Surface Mount

4-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.056" (1.42mm)

7WZ-32.768KBD-T

TXC CORPORATION

7WZ

Discontinued at Digi-Key

XO (Standard)

32.768kHz

±25ppm

-40°C ~ 85°C

3mA

Surface Mount

4-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.056" (1.42mm)

7WZ-32.768KBD-T

TXC CORPORATION

7WZ

Discontinued at Digi-Key

XO (Standard)

32.768kHz

±25ppm

-40°C ~ 85°C

3mA

Surface Mount

4-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.056" (1.42mm)

7XZ 3225 32.768K OSC

存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些3225晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。TXC晶振,32.768K有源晶振,7XZ晶振,7XZ-32.768KDA-T晶振

耐焊性：將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至32.768K晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。

PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于振蕩器器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。TXC晶振,32.768K有源晶振,7XZ晶振,7XZ-32.768KDA-T晶振

20181212163917

此外，振蕩頻率與測量點不同。1。測量緩沖輸出2。振蕩級輸出測量三.通過進口32.768K有源晶振電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外，振蕩頻率較低。

20181212163831

振蕩電路:晶體諧振器是無源元件，因此受到TXC石英晶體振蕩器電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。

角色的分量與參考值:在四腳貼片型晶振振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻（rf）未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

20181212163852
