當前位置：首頁 » 石英晶振 » 愛普生晶振 » 愛普生晶振,貼片晶振,FC-145晶振,FC-145 32.7680KD-AC3

prevnext

愛普生晶振,貼片晶振,FC-145晶振,FC-145 32.7680KD-AC3

頻率：FC-145

尺寸：4.1*1.5*0.8mm

愛普生貼片石英晶振"FC-145 32.7680KD-AC3",最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性.

訂購熱線：0755-27837162

晶振技術參數點擊下載

愛普生公司擁有世界頂端的機械技術,是全球數碼映像的領軍企業,同時也生產打印機和影印機等產品.而在電子元器件中,占主席地位,石英晶振中,EPSON愛普生做的異常出色.具了解，愛普生現已實現成為石英部件的NO1，40多年前為支持SEIKO(精工)手表而成立的Epson石英部件部門強在PC、NB、手機及消費電子等運用上,市占率高達七八成,其中又以32.768k晶振稱霸業界。4.1*1.5mm晶振,音叉型貼片時鐘晶體,FC-145晶振,"FC-145 32.7680KD-AC3"

jlx-1

愛普生晶振,貼片晶振,FC-145晶振,"FC-145 32.7680KD-AC3",與同是日產系列KDS晶振公司旗下的一款DST410S為同款晶振,擁有相同的尺寸和32.768KHz晶振頻率,使這顆石英晶振成為業界的"寵兒",兩腳貼片型玻璃面外殼的設計,讓FC-145晶振相對金屬殼的晶體具有更好的耐高溫特性.

愛普生晶振	符號	FC-145晶振	愛普生晶振基本信息對照表
Crystal標準頻率	f_nom	32.768kHz
儲存溫度	T_stg	-55°C — +125°C	裸存
工作溫度	T_use	-40°C — +85°C	愛普生晶振特定的溫度
激勵功率	DL	0.5μW (1.0μW Max.)	如你有最大激勵功率為1.0μW需求,請聯系我們金洛電子
精度	f_— l	±20ppm	如有需要更高的精度可以特定.
拐點溫度	Ti	+25°C ±5°C
負載電容	CL	9pF, 12.5pF	可按客戶需求指定
串聯電阻（ESR）	R1	70kΩ Max.	70kΩ — 45kΩ
頻率老化	f_age	±3 ×10-6 / year Max.	+25°C,第一年

jlx-3

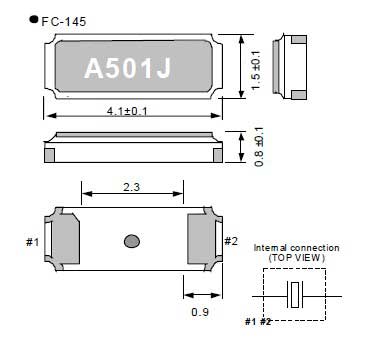

FC-145尺寸

jlx-4

抗沖擊
晶體產品可能會在某些條件下受到損壞。例如愛普生FC-145晶振從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。4.1*1.5mm晶振,音叉型貼片時鐘晶體,FC-145晶振,"FC-145 32.7680KD-AC3"
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致FC145晶振所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用晶振。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。愛普生晶振,貼片晶振,FC-145晶振,"FC-145 32.7680KD-AC3"
靜電
過高的靜電可能會損壞壓電石英晶體，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。

jlx-5

輸出波形與測試電路
1.時序表

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。愛普生晶振,貼片晶振,FC-145晶振,"FC-145 32.7680KD-AC3"
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。4.1*1.5mm晶振,音叉型貼片時鐘晶體,FC-145晶振,"FC-145 32.7680KD-AC3"
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）
