當前位置：首頁 » 貼片晶振 » 高利奇晶振 » Golledge晶振,石英晶體諧振器,CC5V晶振

prevnext

Golledge晶振,石英晶體諧振器,CC5V晶振

頻率：32.768KHz

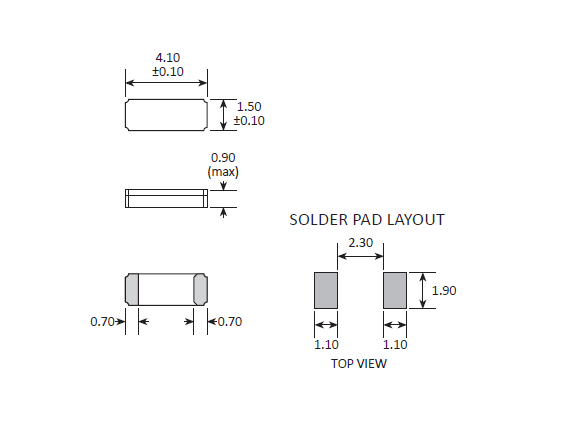

尺寸：4.1*1.5*0.9mm

超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性.

訂購熱線：0755-27837162

Golledge提供廣泛的32.768 kHz（32768 Hz）設備，以滿足您的應用需求。從最小尺寸的手表晶體到低成本的振蕩器和具有嵌入式音叉晶體的實時時鐘模塊，提供更高的穩定性和功率效率。這些產品選自我們全系列的晶體，振蕩器和RTC模塊，因為它們的可用性和成本效益。非標準和自定義選項始終可用。
Golledge晶振商業團隊是該行業最有經驗的團隊之一。我們的知識淵博的工程師和銷售團隊致力于與我們的客戶密切合作，從最初的設計到全面生產。使我們與其他供應商分開的是我們人民的經驗和能力。我們的業務團隊是業界最有經驗和最了解的之一，使我們能夠提供我們的客戶友好，專業的建議和一個非常有效的服務。

JLX-1

GOLL-2

Golledge晶振,石英晶體諧振器,CC5V晶振.超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,滿足無鉛焊接的高溫回流溫度曲線要求.
高利奇石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術，最終使晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶振的等效電阻等更接近理論值，使晶振可在更低功耗下工作。

JLX-2

Golledge晶振	單位	CC5V晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +125°C	標準溫度
激勵功率	DL	1.0μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±20 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.zrwej.cn/
頻率溫度特征	f_tem	±30 × 10-6/-20°C ～+70°C	超出標準的規格請聯系我們.
負載電容	CL	12.5pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

cc5v 4115

JLX-4

RB-4

機械振動的影響
當4115兩腳貼片晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。Golledge晶振,石英晶體諧振器,CC5V晶振
PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于4.1*1.5貼片晶振器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存32.768K音叉型晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

JLX-5

輸出波形與測試電路
1.時序表

scbx_1

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。Golledge晶振,石英晶體諧振器,CC5V晶振
電源電壓阻抗低于電阻 2Ω。
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）
