當前位置：首頁 » 貼片晶振 » 日蝕晶振 » ECLIPTEK晶振,石英晶振,EUDA20-14.31818M-I2晶振,無源插件晶振

prevnext

ECLIPTEK晶振,石英晶振,EUDA20-14.31818M-I2晶振,無源插件晶振

頻率：14.31818MHZ

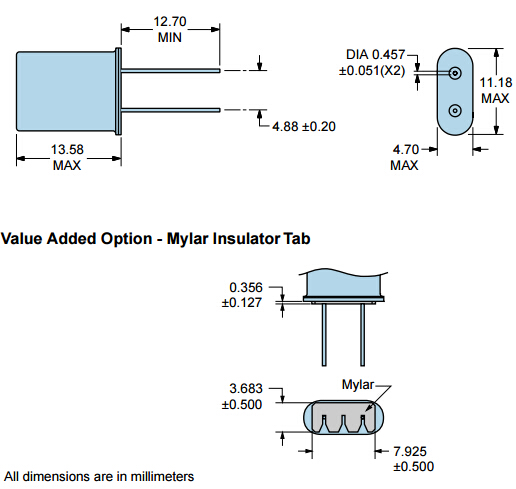

尺寸：13.58*11.18*4.7mm

插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能,由于在49/S形晶體諧振器的底部裝了樹脂底座,就可作為產品電氣特性和高可靠性無受損的表面貼片型晶體諧振器使用,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27837162

無源進口DIP引腳晶振,低頻率49U插件諧振器,EUDA20-14.31818M-I2晶振

服務是Ecliptek日蝕晶振成功的基石.我們時時為客戶著想,盡力滿足并超越客戶對于我們的石英晶振,貼片晶振,電壓晶體元件,晶體振蕩器,有源晶振等產品的質量要求以及服務價值.憑借先進的設備一流的技術以及公司訓練有素的服務團隊,多方面的滿足各領域客戶的不同需求,從而成為晶振行業內的最佳資源之一.預防環境污染.日蝕晶振集團將建立可行的技術及經濟性環境目標,并確保其環境保護活動的質量.集團公司將關注所有環境適用的法律、法規和協議的遵守情況.另外為更有效的進行環境保護,將建立自己的特有的環境標準.無源進口DIP引腳晶振,低頻率49U插件諧振器,EUDA20-14.31818M-I2晶振
日蝕晶振公司將有效率的使用自然資源和能源,以便從源頭減少廢物產生和排放.我們將在關注于預防音叉晶體環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意. 所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.消除事故和環境方面的偶發事件,減少廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應. 無源進口DIP引腳晶振,低頻率49U插件諧振器,EUDA20-14.31818M-I2晶振

ECLIPTEK晶振,石英晶振,EUDA20-14.31818M-I2晶振,無源插件晶振,普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.
超小型石英貼片晶振晶片的設計：石英晶片的長寬尺寸已要求在±0.00２mm內，由于貼片無源晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，從而造成如若石英晶振晶片的長度或寬度尺寸設計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作，從而導致產品在客戶端不能正常使用，晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此石英晶振晶片設計的計算機程序，該程序晶振的晶片外形尺寸已全面應用并取得很好的效果。無源進口DIP引腳晶振,低頻率49U插件諧振器,EUDA20-14.31818M-I2晶振

無源進口DIP引腳晶振,低頻率49U插件諧振器,EUDA20-14.31818M-I2晶振

日蝕晶振	單位	EUDA20-14.31818M-I2晶振	石英晶振基本條件
標準頻率	f_nom	14.31818MHz	標準頻率
儲存溫度	T_stg	-40°C ~+125°C	裸存
工作溫度	T_use		標準溫度
激勵功率	DL	100μW Max.	推薦:1μW ~100μW
頻率公差	f_— l	±30× 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.zrwej.cn/
頻率溫度特征	f_tem	±50× 10-6/-20°C ~ +70°C	超出標準的規格請聯系我們.
負載電容	CL	20pF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-0°C~ +70°C, DL = 100μW
頻率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

無源進口DIP引腳晶振,低頻率49U插件諧振器,EUDA20-14.31818M-I2晶振

晶振產品使用每種產品時,請在石英晶體諧振器規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當的條件下存儲,安裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。ECLIPTEK晶振,石英晶振,EUDA20-14.31818M-I2晶振,無源插件晶振
機械振動的影響當進口DIP晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于插件晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。無源進口DIP引腳晶振,低頻率49U插件諧振器,EUDA20-14.31818M-I2晶振

無源進口DIP引腳晶振,低頻率49U插件諧振器,EUDA20-14.31818M-I2晶振

振蕩補償:除非在振蕩電路中49U插件石英晶體提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。ECLIPTEK晶振,石英晶振,EUDA20-14.31818M-I2晶振,無源插件晶振

無源進口DIP引腳晶振,低頻率49U插件諧振器,EUDA20-14.31818M-I2晶振

負載電容:如果插件石英晶體振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS其中CS表示電路的雜散電容。

無源進口DIP引腳晶振,低頻率49U插件諧振器,EUDA20-14.31818M-I2晶振

振蕩頻率測量:必須盡可能地測量安裝在進口石英晶振電路上的諧振器的振蕩頻率的真實值，使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。

無源進口DIP引腳晶振,低頻率49U插件諧振器,EUDA20-14.31818M-I2晶振
