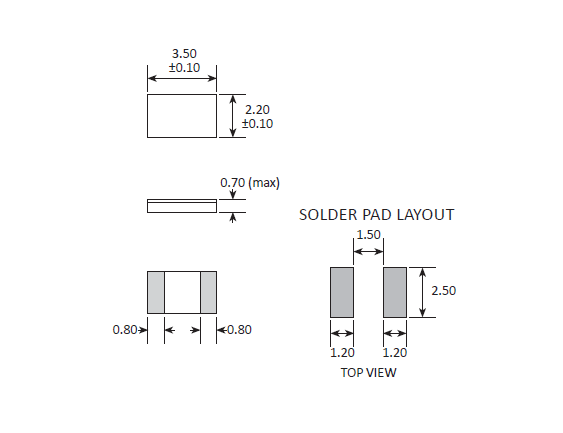

Golledge晶振,貼片晶振,CC6F晶振,歐美晶振

頻率：30~250MHZ

尺寸：3.5*2.2*0.7mm

超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從30MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.

訂購熱線：0755-27837162

golledge總部位于西英格蘭心臟地帶的一個美麗的轉換農場建筑的收集golledge向全世界50多個國家的出口，占收入的60%以上。我們的全部晶振產品是在本網站的產品領域指定的，是最新信息的確定來源，包括數據表、產品公告、白皮書等。golledge是英國發展最快的頻率產品供應商。我們在競爭激烈的市場上繼續成功是對我們的產品質量和出色的服務的敬意。我們的理念是以產品和服務的質量和一致性為基礎的。我們致力于為業界提供最高的服務質量。我們的持續增長和極高的客戶保留水平是這一承諾的證據。超強防焊裂性石英晶振,3.5*2.2mm陶瓷面晶體,CC6F晶振
Golledge高利奇晶振集團將有效率的使用自然資源和能源,以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意. Golledge晶振將持續的環境、健康和安全方面的改進、污染預防和員工的努力納入日常運行當中.加強污染防治,減少現有的污染廢棄物以及在未來晶體諧振器、普通晶體振蕩器（SPXO）,石英晶振生產制造中所產生的污染.

超強防焊裂性石英晶振,3.5*2.2mm陶瓷面晶體,CC6F晶振

Golledge晶振,貼片晶振,CC6F晶振,歐美晶振,3222mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.
貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除無源晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。超強防焊裂性石英晶振,3.5*2.2mm陶瓷面晶體,CC6F晶振

超強防焊裂性石英晶振,3.5*2.2mm陶瓷面晶體,CC6F晶振

Golledge晶振	單位	CC6F晶振	石英晶振基本條件
標準頻率	f_nom	30~250MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
激勵功率	DL	100μW Max.	推薦:100μW
頻率公差	f_— l	±50 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.zrwej.cn/
頻率溫度特征	f_tem	±30 × 10-6/-20°C ～+70°C	超出標準的規格請聯系我們.
負載電容	CL	10pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

超強防焊裂性石英晶振,3.5*2.2mm陶瓷面晶體,CC6F晶振

耐焊性：將進口陶瓷晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。Golledge晶振,貼片晶振,CC6F晶振,歐美晶振
PCB設計指導(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計無源SMD晶振時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。超強防焊裂性石英晶振,3.5*2.2mm陶瓷面晶體,CC6F晶振
存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響石英晶體諧振器頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

負載電容:如果振蕩電路中負載電容的不同，可能導致3.5*2.2mm石英晶振振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。Golledge晶振,貼片晶振,CC6F晶振,歐美晶振

超強防焊裂性石英晶振,3.5*2.2mm陶瓷面晶體,CC6F晶振

測試條件(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量頻率時，探頭阻抗將高于 1MΩ。當波形經過3522貼片晶振振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.

超強防焊裂性石英晶振,3.5*2.2mm陶瓷面晶體,CC6F晶振

振蕩電路的檢查方法,振蕩頻率測量:必須盡可能地測量安裝在陶瓷面兩腳貼片晶振電路上的諧振器的振蕩頻率的真實值，使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最精確的測量方法是=通過使用任何能夠精確測量的頻譜分析儀來實現的。
接觸振蕩電路:探針不影響圖2，因為緩沖器的輸出是通過3522衛星通信晶振輸入振蕩電路的輸出來測量的。逆變器進入下一階段。探針不影響圖3，因為在IC上測量緩沖器輸出（1/1、1/2等）。圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。輸出點之間的電容（3 pF以下XTAL終端IC）和探針。然而，應該注意到，使用這種方法輸出波形較小，測量不能依賴于即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。

超強防焊裂性石英晶振,3.5*2.2mm陶瓷面晶體,CC6F晶振
