詳解KDS Crystal水晶裝置特性與技術
晶體設備用于我們日常生活中熟悉的電子設備,例如智能電話等信息通信設備,高分辨率音頻等AV設備和汽車.例如,智能手機可以與世界各地的人們進行通信,您可以隨時隨地獲取所需信息.這款便攜式智能手機使用無線電波發送和接收語音和信息.準確穩定地產生該無線電波下面的參考信號的部分是石英晶體器件.當你說水晶時你怎么看?你有水晶球,項鏈和戒指等配件嗎?它是一種被稱為水靈的水晶,自古以來就很有用,但它不僅具有美感,而且具有各種物理特性.
特性1:壓電現象/逆壓電現象
晶振具有在施加壓力時產生電荷的性質,并且它被稱為壓電現象.相反,它還具有在施加電壓時以恒定節奏振動(變形)的特性,并且它被稱為逆壓電現象.1880年,居里兄弟發現了壓電現象,在接下來的1881年,逆向壓電現象在數學上由李普曼推導出來并由居里兄弟證實.
性質2:雙折射

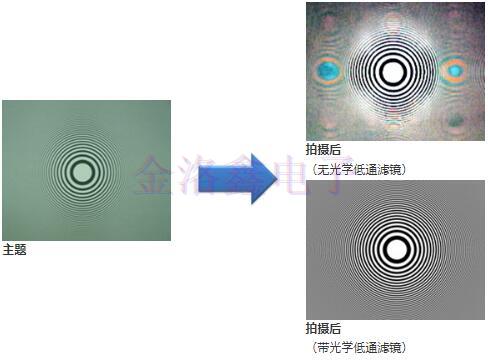

它是將入射在壓電石英晶體上的光線分成兩個具有不同振動方向的線性偏振光,普通光線和非常光線的特性.使用這種特性的光學低通濾波器消除了稱為莫爾條紋的光學偽信號,導致數碼相機和監視攝像機的圖像質量惡化,并實現高圖像質量.
晶體是由硅(Si)和氧(O)組成的單晶(SiO2).另外,用于配件等的紫水晶和黃水晶也是石英水晶振動子的成員.通過在紫水晶中含有鐵離子,它看起來是紫色的,因為它吸收黃綠色光.類似于citrin紫水晶,它是由于在晶體中包含鐵離子,但它吸收藍紫色光并且看起來是黃色的,因為所含鐵的電子構型是不同的.由于含有鈦離子,錳離子和鐵離子,玫瑰石英晶體呈淡粉紅色.還有一種是一種含有金紅石石英二氧化鈦針狀晶體的晶體.
石英器件必不可少的人造石英

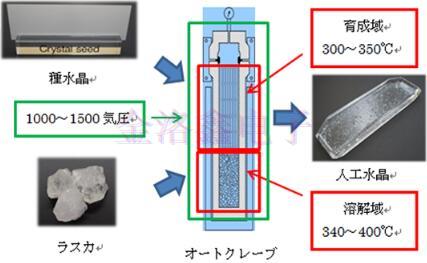

過去,天然石英用于石英裝置,但天然石英存在許多問題,例如大量雜質和尺寸和質量的變化.人造石英是解決這些問題的方法.然后我們介紹如何制作人造水晶.稱為高壓釜的大型壓力容器充滿堿性溶液,上半部分填充種子石英(晶體排列中具有很少缺陷的石英板),下半部分填充有稱為rasca的天然石英原料.結晶的是人造晶體.根據品種的不同,它將在2至3個月的時間內生長,而長的則會生長約6個月.
高壓釜,通過應用技術,使戰艦,特種鋼容器,可以承受高溫和高壓的炮筒制成.它是一個大的,內徑650毫米,高15米.
KDS晶振公司是如何晶體如何轉變為電子元件?在晶體器件中,讓我們看看最具代表性的石英晶體作為示例,直到產品完成.
加工1塊水晶片

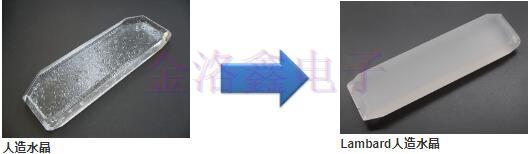

石英(人造石英)是一種無色透明的晶體,但晶體具有方向性,為了起到電子部件的作用,必須使晶軸清晰.此過程稱為Lambard處理.

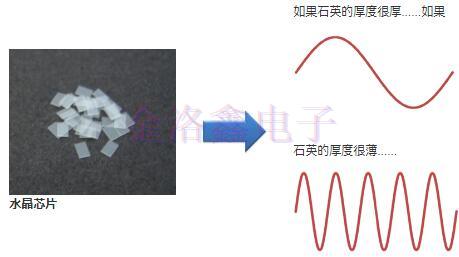

之后,根據目的切割到晶軸所需的角度,并使用研磨劑拋光到目標頻率.在通常使用的稱為AT切割的過程中,頻率與石英的厚度成反比,因此拋光的石英片在較高頻率下變薄,在較低頻率下變厚.
2.頻率調整和清潔
用研磨劑處理的石英芯片的表面具有加工變形,例如小裂縫和污垢.為了消除這些加工變形和污垢,晶體表面經化學拋光并使用化學品清潔.在這項工作中,SMD晶體單元的頻率調整也是同時進行的.
3.電極形成
電極由處理過的石英片上的金或金等金屬膜形成.通過向該電極供電,晶體可以通過反向壓電現象振蕩.
4個石英片的粘接和密封

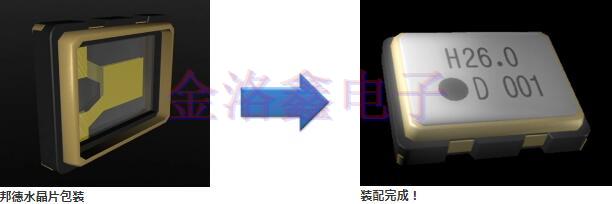

使用導電粘合劑將形成有電極的石英片固定到諸如陶瓷的封裝上.在牢固粘合以承受諸如跌落和振動之類的各種沖擊之后,在以1,000,000為單位檢查頻率的同時執行頻率的最終調整.之后,將其密封在真空或氮氣氛中以防止電極氧化.
5.檢驗,包裝,運輸
進行最后檢查以確保滿足目標特性,并且通過的石英晶體諧振器包裝和運輸.電子建立了一個方便而富裕的社會.手表的石英化發生在20世紀70年代,無線電手表出現在21世紀,使我們能夠更準確地了解時間.隨著液晶電視的出現以及2003年數字地面廣播的開始,電視現在可以在更薄的大屏幕上享受.數碼相機可以拍攝照片而不必擔心電影,并且享受它們的方式已經擴大.此外,隨著汽車中的動力傳動系統,車輛控制和車身控制等電氣化的發展,增加了諸如導航的信息通信,并且自動駕駛技術也取得了顯著的進步.晶體器件已經參與了這些電子器件的發展,并在這些器件中發揮了重要作用.隨著高度可靠的ICT(信息和通信技術)基礎設施的發展,ICT正在擴展到醫療,護理和農業等領域.支持這些電子設備的晶體設備的重要性變得越來越重要.
