Wenzel溫補振蕩器表面貼裝卷帶規格
Wenzel溫補振蕩器表面貼裝卷帶規格
全球科技都在高速發展中,尤其是5G,智能家居,智慧城市,載人航天工程等項目,世界范圍各大科技強國都在支持并加緊建設,在這些模塊方案里,TCXO晶振的身影始終穿梭在其中.TCXO指的就是具有多種溫度補償性能的晶體振蕩器,其頻率偏差即精準性非常高,而且可以在惡劣環境和極端天氣的情況下,讓產品的溫度范圍不會超出標準之外,避免因溫度過高或過低而產生故障.
目前研發,制造和生產溫補晶振的廠家主要集中在海外,尤其是日本,美國這兩個國家,是我國內地電子元器件市場上,最主要的進口晶振來源地.許多生產廠家使用的TCXO晶振,品牌主要有ECS晶振,愛普生晶振,NDK晶振,Wenzel晶振,京瓷晶振,ABRACON晶振,KDS晶振等.每一家都有自己獨特的技術和包裝工藝,今天主要給大家介紹Wenzel這個品牌的.
膠帶規格（單位：mm）
|
型號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
|
TCL晶振 |
12 |
10 |
2.3 |
12 |
24 |
11.5 |
1.75 |
4.0 |
1.5 |
|
TC75晶振 |
7.26 |
5.74 |
2.29 |
8.0 |
12 |
5.5 |
1.75 |
4.0 |
1.5 |
|
TCLS晶振 |
12.4 |
10.0 |
2.25 |
16.0 |
24 |
11.5 |
1.75 |
4.0 |
1.55 |
|
TC53晶振 |
5.74 |
3.81 |
2.24 |
8.0 |
12 |
5.5 |
1.75 |
4.0 |
1.5 |
|
TC32晶振 |
7.65 |
5.75 |
2.4 |
8.0 |
16 |
7.5 |
1.75 |
4.0 |
1.5 |
卷軸規格（單位：mm）
|
型號 |
J |
K |
L |
M |
N |
O |
數量/卷 |
|
TCL晶振 |
13 |
21 |
80 |
330 |
24.4 |
2.0 |
1.000 |
|
TC75晶振 |
13 |
21 |
62 |
180 |
16.5 |
2.05 |
500 |
|
TCLS晶振 |
13 |
21 |
100 |
330 |
26.4 |
3.0 |
1.000 |
|
TC53晶振 |
13 |
21 |
62 |
180 |
16.5 |
2.05 |
1.000 |
|
TC32晶振 |
13 |
21 |
80 |
200 |
17.5 |
2.05 |
1.000 |

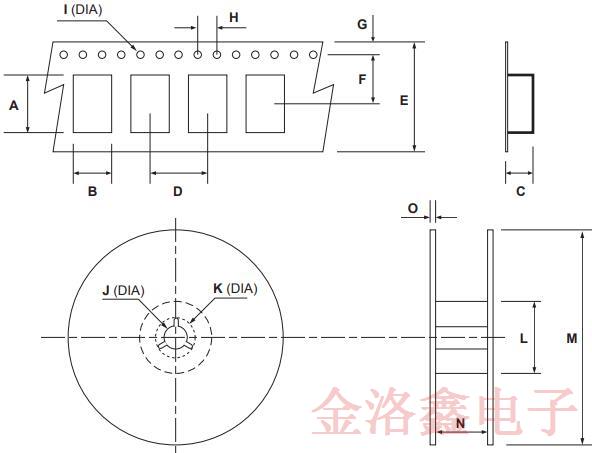

圖1是Wenzel溫補振蕩器系列的包裝編帶規格,與其他品牌的差別不大,表格中是Wenzel晶振公司生產的部分TCXO型號,對應不同的編帶規格,如有疑問,或其他需要咨詢的,可以聯系金洛鑫電子0755-27837162.
Wenzel溫補振蕩器表面貼裝卷帶規格
