在當今的高性能系統中，需要一個出色的時鐘源晶振。需要分發這個隨著速度和性能的提高，驅動多個設備的時鐘源變得越來越困難專用集成電路（ASIC）實現了更高的限制。部署的頻率更高由于相關的快速邊沿速率，系統導致長PCB跡線表現得像傳輸線。維持一個平衡的系統需要適當?shù)慕K止技術來實現跟蹤路由應用。本應用筆記將重點介紹推薦的終止技術;評論輸出負載并提供一些布局指南供設計人員考慮。

通常，大多數時鐘源石英晶振具有低阻抗輸出。當這些設備用于驅動負載時在阻抗大的情況下，存在阻抗不匹配。根據應用條件而定阻抗不匹配會導致負載產生電壓反射，從而在時鐘中產生步進波形，振鈴以及過沖和下沖。這可能會導致系統性能下降降低負載處的時鐘信號，錯誤地計時數據并產生更高的系統噪聲。

為了減少電壓反射，需要正確終止信號跡線。該設計適當終止的考慮因素可以用兩個陳述來概括：

1、使負載阻抗與線路阻抗相匹配

2、使源阻抗與線路阻抗匹配

對于大多數設計，第一個聲明是首選方法，因為它消除了行進的反射回到時鐘源。這樣可以減少噪音，電磁干擾（EMI）和無線電頻率干擾（RFI）。下圖顯示了阻抗不匹配對時鐘源石英晶體的影響頻率。

適當?shù)淖杩蛊ヅ?/span>

阻抗不匹配

常用終止技術

如上所述，為了減少電壓反射，必須正確地終止跡線。該傳輸線的四種基本端接技術是串聯，并聯，戴維寧和AC。

系列終止

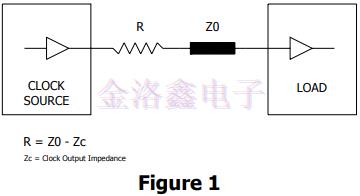

串聯終端消除了時鐘源的反射，有助于保持音叉晶振信號質量。這是最好的適用于驅動少量負載的TTL器件，因為時鐘輸出阻抗小于傳輸線特性阻抗。圖1顯示了一系列終端。電阻是放置在盡可能靠近時鐘源的位置。R的典型設計值為10Ω至75Ω。

R的值可以大于阻抗差，以便產生略微過阻尼條件并仍然消除時鐘源的反射。系列終端的主要優點是：

1.簡單，只需要一個電阻器

2.功耗很低

3.驅動高容性負載時提供電流限制;這也可以改善抖動通過減少地面反彈來提高性能

系列終止的主要缺點是：

增加負載信號的上升和下降時間;在某些高速行駛中，這可能是不可接受的

應用

1.無法驅動多個負載

2.平行和戴維寧終結

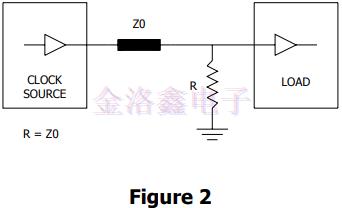

接下來的三種石英晶體諧振器終端技術可以提供更清晰的時鐘信號并消除反射加載結束。這些終端應盡可能靠近負載放置。圖2描繪了并行終端。并行終端消耗最多電源，不建議用于低功率應用。它也可能改變占空比，因為下降沿將比上升沿更快。它比系列終端有一個優勢上升和下降時間的延遲大約是一半。

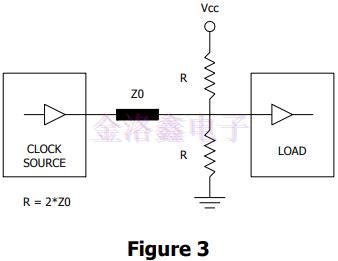

如圖3所示，戴維寧終端將比并行終端消耗更少的功率常用于差分晶振PECL應用的50Ω線路匹配至關重要。R的總值等于傳輸線的特征阻抗。如果需要過阻尼狀態，則為總值R的值可以略小于特征阻抗。戴維寧的主要缺點終端是每線需要兩個電阻器，并且需要兩個電源電壓在終止附近可用。不建議將此端接用于TTL或CMOS電路。

AC終止

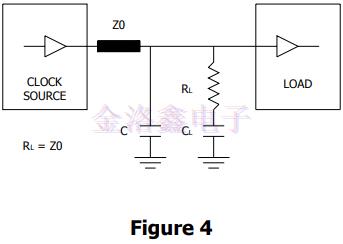

如圖4所示，AC端接在并聯支路中增加了一個串聯電容。電容器增加了加載到時鐘源貼片晶振并由于RC時間常數而延遲，但消耗很少或沒有功率在穩態條件下。通常不建議使用此終止，因為它會降低終止時鐘信號通過加入傳播延遲時間。為了保持有效的終止CL的值不應小于50pF。較大的CL值將允許時鐘的快速轉換邊緣，但隨著電容器值的增加，更高的電流水平將通過，從而導致功率增加耗散。選擇大于走線阻抗的RL值以考慮輸入泄漏
