什么是晶振的二次諧振?
許多人都知道晶振是一種頻率控制元器件，是利用自身的頻率振蕩特性工作的，但它其他的特性了解的人卻不多，比如石英晶體的諧振與共振。其中諧振可以分為并聯諧振電路和串聯諧振電路，共振頻率之于石英諧振器也有非常大的意義，今天我們就主要來講，什么是石英晶振的二次諧振。
從較完備的方程看厚剪切振動的諧振

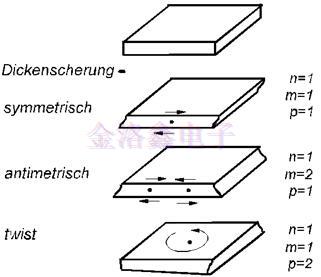

我們注意到，石英晶體較高頻率下的主共振會跟隨一系列的聯合國諧波剪切振動，即副共振(圖2.40)。這些是各種陣列的防測厚度剪切和厚度扭轉振動，它們是基礎(n=1)或超高(n=3；5；7)的主共振-我...。)后面(圖2.39)。
厚厚的剪切，輕微的共振

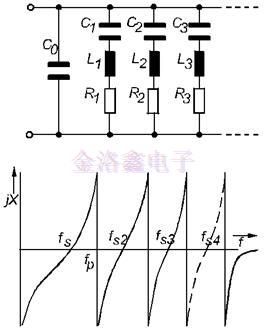

圖2.40等效電路圖，帶有二次諧振的石英
通過小電極直徑和非常薄的電鍍（能量捕獲原理），可以在很大程度上抑制二次諧振。然后諧振電阻變得稍高阻抗。因此，該技術僅適用于濾波器。

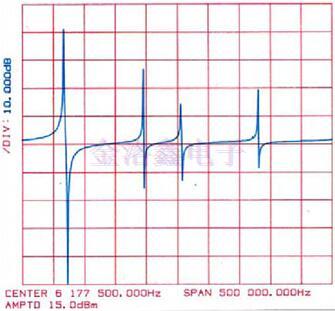

圖2.41次級共振譜

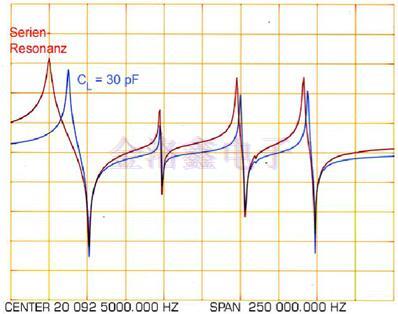

圖2.42二次諧振，拉動行為-電容
在振蕩器應用的情況下，如果振蕩器電路設計正確，則將二次諧振抑制3dB就足夠了（圖2.41）。其特征在于二次諧振的動態電感大于主波的動態電感，Anschwingzeitkonstante的二次諧振大于主諧振。因此，振蕩器將首先以主波振蕩然后進入極限，從而抑制側向諧振的振蕩。從二次諧振的牽引行為可以容易地看出，二次諧振的動態容量較小。圖2.42顯示了負載電容CL=30pF的頻率變化。振蕩器達到幅度的99％的建立時間描述了以t為單位的等式，L1為mH，k=幅度因子，RN=負。石英振蕩器電路的電阻，R1為S.
