每年有數以億計的歐美晶振，日產晶振和臺灣晶振涌入中國內地市場，為廣大生產廠家和制造型企業源源不斷的供應品質較好的石英晶體和石英晶體振蕩器，除此之外，也為國內的晶振廠家帶來許多相關的資料技術，有助于大陸晶體制造商的成長。Raltron晶振公司成立于1983年，總部位于美國佛羅里達州的邁阿密市，主要生產和銷售32.768K晶振，MHZ石英晶振，插件晶振，SPXO振蕩器，TCXO溫補晶振，VCXO壓控晶振，OCXO恒溫晶振，可編程晶振，陶瓷諧振器，聲表面濾波器，同步模塊，PLL合成器等電子元件產品。

ASIC和微處理器時鐘元素市場規模估計為100每月百萬單位。經常這些通過設計滿足要求有通孔和母板的母板購買“全尺寸”或“半尺寸”邏輯時鐘。由PCMCIA和磁盤驅動器驅動設計師，現在更新振蕩器單元包含在大多數ASIC中。這些石英晶體振蕩器單元可用于提供時基時鐘輸出無需打包時鐘。這種技術允許PCB真實房地產減少60％，而這反過來又減少了降低EMI的附加優勢。時鐘成本直接降低額外的成本削減間接時一個人考慮空間成本。這是本文的根本目的向新手表明如何利用ASIC中的振蕩器單元提供時鐘要求。本文將討論輸出阻抗的影響，外部組件和選擇方法相同。

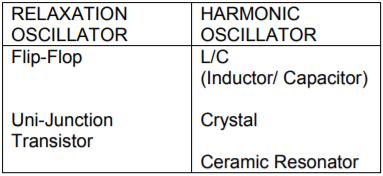

振蕩器可能是被歸類為放松或放松諧波型。松弛振蕩器由單個儲能元件組成（電容器或電感器）和電阻器。該通常使用C-R或L-R時間常數觸發對電壓電平敏感的設備例如觸發器或Uni-Junction晶體管（UJT）。波形通常是指數性和豐富的諧波。確定振蕩頻率時間常數，電源電壓和閾值觸發水平。一般來說這些振蕩器的頻率不是很穩定但是適用于閃光燈，轉向指示燈或閃爍的燈光。諧波振蕩器符合巴克豪森的標準，要求兩個階段并且滿足提供標準持續振蕩器。

Σ閉環增益≥1

Σ繞閉環的相移=n*

360度，其中n是整數值

諧波振蕩器同時使用電感和電容元件或它們的機械元件和聲音等價物，如元素在a的等效電路中表示石英晶體。諧波振蕩器是以正弦波形和波形為特征出色的頻率穩定性頻率由電感器決定電容器和傳播延遲有源電路。本文僅限于諧波振蕩的產生使用新的振蕩器單元。

水晶選擇：

振蕩器設計時鐘必須簡單，低成本和可靠。發明了基本的AT和BT削減在1934年[1]仍然是削減的選擇。在削減用于基礎和泛音模式。BT削減用于只有基本模式。AT Cut。AT切割石英晶體諧振器的頻率與溫度特性遵循第3順序曲率為+25℃的拐點。標準頻率與溫度規格為±0.005％（50ppm）或-20℃+70℃±0.01％（100ppm）。穩定性限值為±0.001％（10ppm），來自-20℃至+70℃。BT Cut。BT切割諧振器的頻率與溫度特性遵循a拋物線曲線最大頻率接近室溫。因此，對于BT切割，頻率在較高和較低時都會減少溫度。經過校準的水晶+25℃的標稱頻率為-100ppm在+70C時，每個變化為-4ppm學位C。

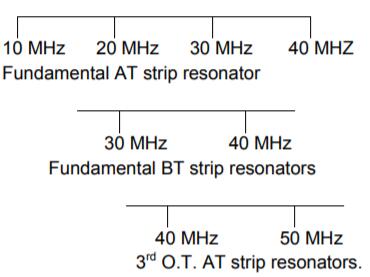

有關圖形比較，請參見圖1兩個削減。在基本地帶。低成本的微型基本的AT帶狀晶體通常是使用3.5至40MHz。晶振設計規定了板的厚度（以密耳為單位）=66.4/頻率（以MHz為單位）。跳閘晶體受到彎曲和面部的困擾必須考慮的剪切耦合在寬度與厚度設計比例。在另外，上下頻率限制受到工藝設計的限制困難。在頻率的低端光譜，厚度幾乎為20密耳并需要特殊處理，如單向輪廓和邊緣傾斜。在40MHz時，AT晶體僅為1.66密耳厚，必須用真空處理選秀權。

在第三個Overtone地帶。在設計中泛音帶狀晶體，耦合問題將頻率上限限制在約55MHz。除了彎曲之外和面的剪切耦合模式基本面，也有聯結Z厚度剪切和諧波的諧波X厚度剪切模式。Dworksy[2]陳述，“顯然是泛音的設計諧振器要復雜得多基本模式器件設計，以及更嚴格的美國進口晶振公差要求可重復的設備性能預期。”

BT Fundamental Strip低成本：

微型基本BT帶狀晶體諧振器比AT厚1.521倍晶體。較厚的諧振器減少了處理成本因此很多帶狀晶體單元在30至45MHz頻帶是基本的BT板。

倒置臺面晶體：

倒置梅薩晶體利用和蝕刻技術制造雙層諧振器。該較厚的搭接部分用于安裝支持。更薄的蝕刻部分包含電極。基本的晶體的電壓范圍為60至120MHz和第三個泛音到350MHz。一個新的產品，tab mesa晶體，最近已上市。該產品使用較少比完整的360度更厚的支持區域可以包裝在2x6毫米管狀圓柱音叉表晶包裝。HC-49和HC-45基礎和第三泛音水晶。基本和第三泛音水晶裝在傳統的HC45中和HC-49持有人也很出色作為計時元素的選擇。這些水晶是應該的含鉛設備通孔安裝。第三條線索可以添加更堅固，低調安裝。SMT的引線成型應用程序可以完成;但是，由于處理和處理困難，這是目前不是一個大票。

美國拉隆晶振（Raltron）經營的頻率控制元器件分類和型號很多，尤其是石英晶體振蕩器方面的，以上都是Raltron公司整理的常見的感應振蕩器技術的一部分，后續我司金洛鑫電子會陸續分享后面的資料，多次上傳，感興趣的客戶和工程可聯系我司，或關注金洛鑫電子的官網，更多的貼片晶振技術等你來拿！
