IQD提供超高穩定性TCXO晶振技術參數資料

今天給大家推薦一款穩定性非常高的溫補晶振產品,由英國IQD Frequency Products Ltd公司開發和生產的IQXT-210晶振系列,它的封裝尺寸屬于常用的5.0×3.2×2.0mm,可以適用多種不同的產品身上.它不是IQD晶振公司最新研發的產品,但是其口碑和銷量一直領先,是比較受廣大用戶喜愛的一顆TCXO晶振系列產品.而且IQXT-210系列可選擇帶有電壓控制,或者只要單溫度補償性能,支持不同產品設計的要求.

標準型號選項:

IQXT-210-1,HCMOS,無拉力

IQXT-210-2正弦剪裁,無拉力

IQXT-210-3HCMOS,帶拉力

IQXT-210-4正弦波,帶拉力

頻率參數:

-頻率容差(測量參考的頻率為TA=25℃,Vs=3.3V,VC=1.5V/NC以及出廠后30天內)

-頻率穩定性:TA在整個工作溫度范圍內變化,測量參考的頻率是TA=25℃,Vs=3.3V,VC=1.5V/NC,負載=15pF/10kΩ//10pF且溫度可變速度小于2每分鐘℃.

-老化:工作1小時后,TA=25℃,Vs=3.3V,VC=1.5V/NC.

-電源電壓變化(測量值參考在TA=25℃時觀察到的石英晶振頻率,Vs在3.13V~3.47V之間變化,VC=1.5V/NC和負載=15pF/10kΩ//10pF):±0.1ppm(最大值)

-負載變化(以TA=25℃,Vs=3.3V,VC=1.5V/NC和負載=15pF/10kΩ//10pF觀察到的頻率為基準的5％負載變化測量):±0.1ppm(最大值)

-短期穩定性(開機10分鐘后@25℃):5E-10/styp@10MHz

-研發頻率:10.0MHz,12.80MHz,13.0MHz,16.320MHz,16.3840MHz,19.20MHz,19.440MHz,20.0MHz,25.0MHz,26.0MHz,30.720MHz,38.880MHz,40.0MHz

電氣參數:

電源電壓3.3V±5%

電流:TA=25℃,Vs=3.3V,VC=1.5V/NC和負載=15pF/10kΩ//10pF

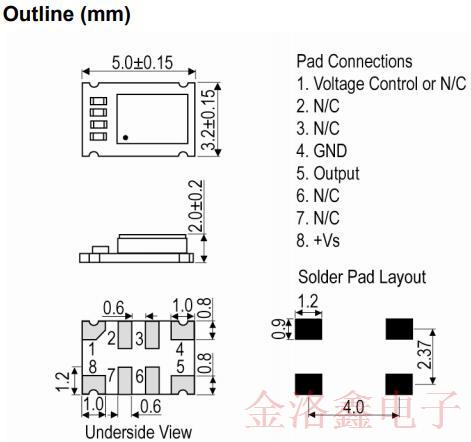

封裝尺寸圖:

工作溫度范圍:

-20~70℃

-30~75℃

-40~85℃

輸出明細:

輸出兼容性:HCMOS/正弦波

占空比(HCMOS):45/55％

上升/下降時間(HCMOS):最大8ns

輸出負載(HCMOS):15pF

輸出負載(正弦波):10kΩ//10pF

輸出電平(HCMOS):

低(@Vs=3.3V,負載=15pF):最大0.4V

高(@Vs=3.3V,負載=15pF):最小2.4V

輸出電平(正弦波鉗制):0.8Vpk-pk分鐘

噪音參數:

相位噪聲(@10MHz典型值):

-90dBc/赫茲@10Hz

-115dBc/Hz@100赫茲

-135dBc/Hz@1kHz時

-145dBc/Hz@10kHz時

-148dBc/Hz@100kHz

-150dBc/Hz@1MHz時

環境參數:

儲存溫度范圍:-55~105℃

ESD等級:HBM,2級:2000V~4000V,JEDECJS-001-2010

機器模型,B級:200V~400V,JEDECJS-001-2010

沖擊:IEC60068-2-27,測試Ea:在3個相互垂直的平面中100G加速度,持續6ms,半正弦波

振動:IEC60068-2-6,測試Fc:10Hz-2000Hz,0.75mm

振幅,10G加速度,每個周期30分鐘,共3個

垂直平面,測試時間2小時

制造詳情:

濕度敏感度等級:2

最高回流溫度:260℃(最大30秒)

環保合規:
