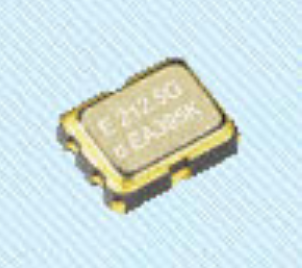

小型愛普生SG3225HBN晶振更新了寬溫規格
據日本精工愛普生株式會社官網最新消息,有源系列的SG3225HBN晶振近期更新升級了規格,增加了寬溫的功能,將原來只有-40~+85℃的工作溫度,增加到-40~+105℃.原先SG3225HBN振蕩器系列只有+3.3V的工作電壓,現在也可以提供更低的+2.5V,輸出頻率也加大了范圍,為了滿足和支持更多產品的應用,愛普生晶振公司對這顆料號的規格參數進行了調整,以下是詳細的信息.
SG3225HBN是一款OSC振蕩器,適用于CPU和內存擴展板之間的高速總線接口PCIExpress的參考時鐘.我們擴大了SG3225HBN晶振的規格范圍.低壓電源除常規:電源電壓3.3V外,它還支持2.5V.這增加了客戶系統的電源設計的自由度.高溫兼容除了傳統的-40至85°C之外,工作溫度范圍也相當于-40至105°C.同時可以將振蕩器的部件安排在高溫部件附近,可以使設備小型化等.我們應對隨之而來的設備中的基板溫度上升.我們相信這將有助于提高客戶系統的性能和尺寸.頻率范圍100MHz至325MHz;供電電壓2.5V,3.3V;輸出HCSL;輸出使能(OE);外形尺寸3.2×2.5×1.05mm;相位抖動85fsTyp(f0=156.25MHz).
SG3225HBN晶振規格表:
|
項目 |
符號 |
產品規格 |
條件/備注 |
|
頻率范圍 |
Fo |
100MHz~325MHz |
有關可用頻率的問題,請聯系我們. |
|
電源電壓 |
Vcc |
+2.5V,+3.3V |
|
|
貯存溫度 |
T_stg |
-55℃~+125℃ |
存儲為裸產品 |
|
工作溫度 |
T_use |
-40℃~+55℃ -40℃~+105℃ |
|
|
頻率容差 |
f-tol |
J:±50ppm 不適用-40℃至+105℃ |
包括初始公差,溫度變化,Vcc變化和10年老化(+25°C). |
|
L::±100ppm |
包括初始公差,溫度變化,Vcc變化和10年老化(+25°C) |
||
|
消耗 |
Vcc |
25mA典型值,35mAMax. |
OE=VCC,帶輸出負載 |
|
禁用 |
L_dis |
最大15mA |
OE=GND |
|
對稱 |
SYM |
45％~55％ |
在輸出交叉點 |
|
輸出電壓 |
Voh |
0.75V典型值,0.66V~0.85V |
直流特性,單輸出 |
|
|
0V典型值,-0.15V~0.15V |
|
|
|
交叉電壓 |
Vol |
0.25V~0.55V |
|
|
輸出負載條件 |
Vcr |
50Ω |
|
|
|
33Ω |
|
|
|
輸入電壓 |
L_HCSL |
70％VccMin. |
OE終端 |
|
Rs |
30％VccMax. |
||
|
差分輸出 上升壓擺率/下降壓擺率 |
VlH |
1V/ns~4V/ns |
-0.15V~0.15V的差分輸出 |
|
啟動時間 |
VlL |
最長10毫秒 |
最小電源電壓時間為Os |
相位抖動:
輸出頻率
100MHz
125MHz
156.25MHz
200MHz
電源電壓
相位抖動[fs]
偏移頻率
12kHz~20MHz
標準
110
95
85
75
+3.3V
最大
180
160
140
125

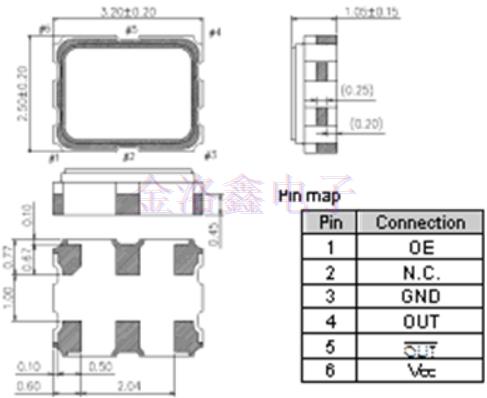

外部尺寸:
(單位:mm)
OE引腳=HIGH:指定的頻率輸出.
OE引腳=低電平:輸出為高阻抗＃2,＃3連接到外殼.

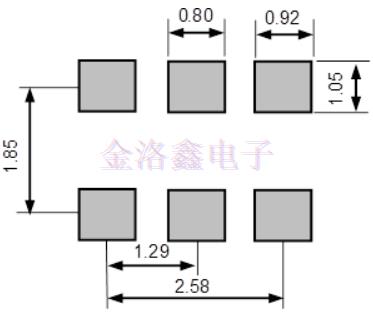

引腳:
(單位:mm)
為了獲得最佳抖動性能,建議將進口晶振SG3225HBN的Vcc和GND引腳之間的電容(0.1μF+10μF)放置在盡可能靠近Vcc引腳的位置.
