QANTEK晶振,貼片晶振,QC6GB晶振,進口石英晶振

頻率：8~60MHZ

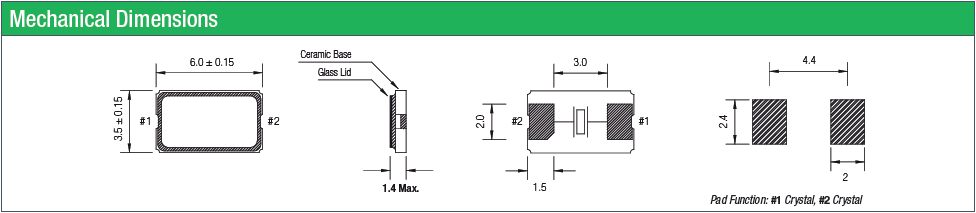

尺寸：6.0*3.5mm

貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：0755-27837162

QANTEK技術公司成立于2005年，其愿景是成為具有卓越設計和技術支持的全球時間和頻率管理組件制造商。為追求這一愿景，QANTEK制造符合ISO / TS質量標準。我們的通孔和表面安裝提供的全面產品范圍包括：石英晶體（XTAL）,時鐘振蕩器（XO）,壓控晶體振蕩器（VCXO）,溫度補償晶體振蕩器（TCXO）,烘箱控制晶體振蕩器（OCXOs）,石英晶體濾波器,陶瓷諧振器.
QANTEK創造了極具競爭力的商業模式，使其能夠為原始設備制造商，合同制造商和分銷商提供廣泛的高可靠性微處理器晶體和晶體振蕩器。QANTEK為我們的客戶提供高質量的無源晶振產品，具有競爭力的價格，及時交付，優秀的工程和技術支持，以及在短時間內改變生產要求的靈活性。QANTEK的商業模式是通過在初始設計，原型設計和制造流程中為其提供幫助，與客戶發展緊密的長期關系。無源貼片進口晶體,石英6035陶瓷殼晶振,QC6GB晶振

QANTEK晶振,貼片晶振,QC6GB晶振,進口石英晶振,小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術，最終使晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶振的等效電阻等更接近理論值，使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。無源貼片進口晶體,石英6035陶瓷殼晶振,QC6GB晶振

QANTEK晶振晶振	單位	QC6GB晶振	石英晶振基本條件
標準頻率	f_nom	8~60MHZ	標準頻率
儲存溫度	T_stg	-55°C~+125°C	裸存
工作溫度	T_use	-20°C~+85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:500μW
頻率公差	f_— l	±20~50× 10-6	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.zrwej.cn/
頻率溫度特征	f_tem	±50× 10-6/-30°C~+85°C	超出標準的規格請聯系我們.
負載電容	CL	8~32PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
頻率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

無源貼片進口晶體,石英6035陶瓷殼晶振,QC6GB晶振

一般來說，微處理器的振蕩電路由考畢茲電路顯示派生如下：鎘和CG是外部負載電容，其中已建成的芯片組。（請參閱芯片組的規格）Rf為具有200KΩ?1MΩ反饋電阻,貼片石英晶體的內置芯片一般設置。Rd為限流電阻470Ω與1KΩ?。這個阻力是沒有必要的公共電路，但僅用于具有高電源電路。QANTEK晶振,貼片晶振,QC6GB晶振,進口石英晶振

一個穩定的振蕩電路需要的負電阻，其值應是無源石英晶振阻力的至少五倍。它可寫為|-R|>5的Rr。例如，為了獲得穩定的振蕩電路中，IC的負電阻的值必須小于？200Ω時的晶振電阻值是40Ω。負阻“的標準來評估一個振蕩電路的質量。在某些情況下，例如老化，熱變化，電壓變化，以及等等，電路可能不會產生振蕩的“Q”值是低的。因此，這是非常重要的衡量負電阻（-R）以下說明：

無源貼片進口晶體,石英6035陶瓷殼晶振,QC6GB晶振

線路連接的電阻（R）與晶體串聯（2）從起點到振蕩的停止點調整R的值。（3）振蕩期間測量R的值。（4）你將能夠獲得負電阻的值，|•R|= R +的Rr，和RR =晶振的阻力。附：所連接的電路的雜散電容，可能會影響測定值。如果小型貼片晶振的參數是正常的，但它不工作穩步振蕩電路中，我們將不得不找出IC的電阻值是否過低驅動電路。如果是這樣的話，我們有三種方法來改善這樣的情況：降低外部電容（Cd和CG）的值，并采用其他晶振具有較低負載電容（CL）。采用具有較低電阻（RR）的晶振。使用光盤和CG的不等價的設計。我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。無源貼片進口晶體,石英6035陶瓷殼晶振,QC6GB晶振

無源貼片進口晶體,石英6035陶瓷殼晶振,QC6GB晶振

振蕩補償:除非在振蕩電路中提供足夠的負極電阻，否則會增加陶瓷貼片二腳封裝晶振振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。QANTEK晶振,貼片晶振,QC6GB晶振,進口石英晶振

無源貼片進口晶體,石英6035陶瓷殼晶振,QC6GB晶振

測試條件:(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量6035兩腳晶振頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.

無源貼片進口晶體,石英6035陶瓷殼晶振,QC6GB晶振

晶體諧振腔的形式模式，但泛音振蕩或基波。振蕩開始代替。在兩腳6035焊盤諧振器基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。
適當的控制電阻值（RD）取決于的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過陶瓷殼型6035貼片晶振測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。無源貼片進口晶體,石英6035陶瓷殼晶振,QC6GB晶振
