當前位置：首頁 » 石英晶振 » 愛普生晶振 » 愛普生進口晶振FC-13A,X1A000091000300無源晶體

prevnext

愛普生進口晶振FC-13A,X1A000091000300無源晶體

頻率：32.768KHZ

尺寸：3.2*1.5mm

愛普生進口晶振FC-13A,X1A000091000300無源晶體,愛普生諧振器,石英晶體,SMD晶振,32.768K時鐘晶體,車載專用晶振,3215mm晶振,日本進口晶振,型號FC-13A,編碼X1A000091000300是一款3215mm金屬面的兩腳貼片晶振,頻率32.768KHZ,負載電容9pF,精度±50ppm,工作溫度-40to+125°C,產品具備低損耗高精度,高可靠性能的特點,被廣泛用于汽車音響,ECU子時鐘,汽車導航系統,時鐘等領域,可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的X1A000091000100石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.愛普生進口晶振FC-13A,X1A000091000300無源晶體

訂購熱線：0755-27837162

JLX-1

JLX-2

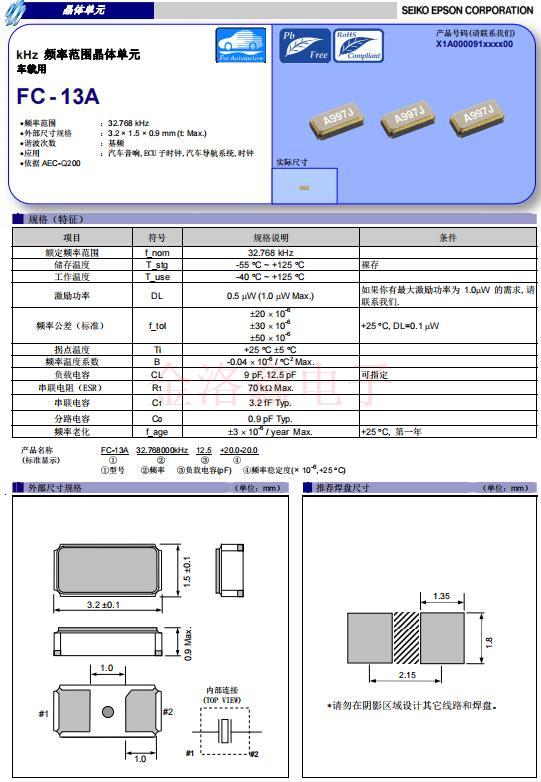

X1A000091000300晶振 參數表

項目	符號	規格說明	條件
額定頻率范圍	f_nom	32.768kHz
儲存溫度	T_stg	-55°C ~ +125°C	裸存
工作溫度	T_use	-40°C ~ +125°C
激勵功率	DL	0.5µW (1.0µW Max.)	如果你有最大激勵功率為 1.0µW 的需求,請聯系我們.
頻率公差（標準）	f_tol	±20 × 10-6, ±30 × 10-6, ±50 × 10-6	+25°C, DL=0.1µW
拐點溫度	Ti	+25°C ±5°C
頻率溫度系數	B	-0.04 × 10-6/ °C2 Max.
負載電容	CL	9pF, 12.5pF	可指定
串聯電阻（ESR）	R1	70kΩ Max.
串聯電容	C1	3.2fF Typ.
分路電容	C0	0.9pF Typ.
頻率老化	f_age	±3 ×10-6 / year Max.	+25°C, 第一年

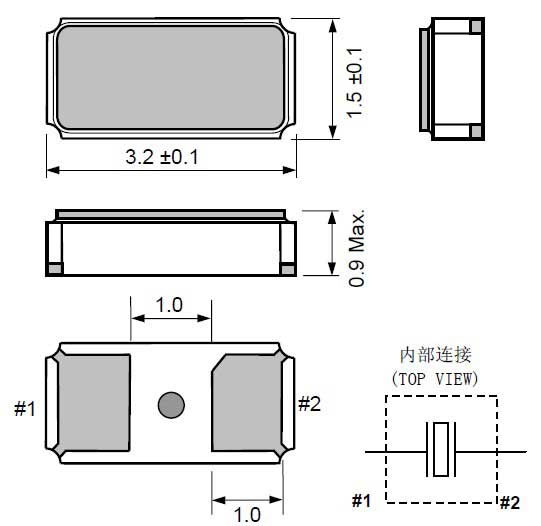

愛普生進口晶振FC-13A,X1A000091000300無源晶體 尺寸圖

JLX-4

RB-4

X1A000091000300晶振使用注意事項

超聲波清洗
（1）使用AT-切割晶體和表面聲波（SAW）諧振器/聲表面濾波器的產品，可以通過超聲波進行清洗。但是，在某些條件下， 石英水晶振動子特性可能會受到影響，而且內部線路可能受到損壞。確保已事先檢查系統的適用性。
（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗，因為晶體可能受到破壞。
（3）請勿清洗開啟式產品 愛普生進口晶振FC-13A,X1A000091000300無源晶體
（4）對于可清洗產品，應避免使用可能對32.768K系列晶體產生負面影響的清洗劑或溶劑等。
（5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響晶振的可靠性和質量。請清理殘余的助焊劑并烘干PCB。
操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。
使用環境（溫度和濕度）
請在規定的溫度范圍內使用晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。

SMD產品
SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。基于超聲波焊接的貼裝以及加工會使得時鐘晶體產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使用。
引線類型產品
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。愛普生進口晶振FC-13A,X1A000091000300無源晶體
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化。
請在沒有直射陽光，不發生結露的場所保管。

編碼	LxWxH/尺寸	Model/型號	Frequency/頻率	CL Value/負載	Freq.tol./頻率 @+25°C	Oper. Temper. Range/工作溫度
X1A000091000100	3.2 x 1.5 x 0.9 mm	FC-13A	32.768000 kHz	12.5 pF	+/-20.0 ppm	-40 to +125 °C
X1A000091000200	3.2 x 1.5 x 0.9 mm	FC-13A	32.768000 kHz	12.5 pF	+/-50.0 ppm	-40 to +125 °C
X1A000091000300	3.2 x 1.5 x 0.9 mm	FC-13A	32.768000 kHz	9 pF	+/-50.0 ppm	-40 to +125 °C
X1A000091000500	3.2 x 1.5 x 0.9 mm	FC-13A晶振	32.768000 kHz	9 pF	+/-20.0 ppm	-40 to +125 °C
X1A000141000100	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	7 pF	+/-20.0 ppm	-40 to +85 °C
X1A000141000200	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	9 pF	+/-20.0 ppm	-40 to +85 °C
X1A000141000300	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	12.5 pF	+/-20.0 ppm	-40 to +85 °C
X1A000141000400	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	9 pF	+/-10.0 ppm	-40 to +85 °C
X1A000141000500	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	12.5 pF	+/-10.0 ppm	-40 to +85 °C
X1A000141000600	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	6 pF	+/-20.0 ppm	-40 to +85 °C
X1A000141001100	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	7 pF	+/-10.0 ppm	-40 to +85 °C
X1A000141001500	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	6 pF	+/-15.0 ppm	-40 to +85 °C
X1A000141001600	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	6 pF	+/-10.0 ppm	-40 to +85 °C
X1A000141001900	3.2 x 1.5 x 0.9 mm	FC-135R	32.768kHz	12 pF	+/-10.0 ppm	-40 to +85 °C
X1A000141002200	3.2 x 1.5 x 0.9 mm	FC-135R	32.768kHz	18 pF	-20.0/+10.0 ppm	-40 to +85 °C
