瑞康晶振,石英晶振,RSX1612晶振

頻率：26.000MHz~52.000MHz

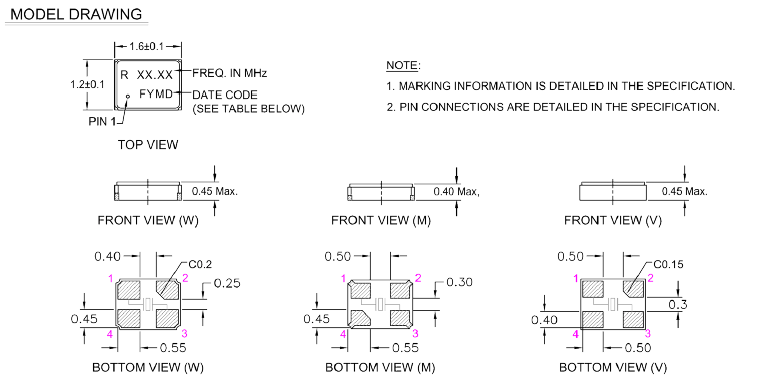

尺寸：1.6*1.2*0.45mm

小體積貼片1612mm晶振,外觀小型,表面貼片型晶體諧振器,因本身體積小等優勢,適用于移動通信終端的基準時鐘等移動通信領域.小型,薄型,輕型(1.6*1.2* 0.45mm typ.)

訂購熱線：0755-27837162

RK-2

瑞康是一家全球高科技公司，設計和制造世界領先的變頻控制解決方案。瑞康處于技術前沿，為不斷發展的行業提供解決方案，準確了解市場需求，開發創新產品設計并將其與全球制造基地相結合。瑞康擁有幾乎全球領先的電信設備供應商的優先供應商地位。通過專業，熟練和反應靈敏的團隊提供創新，高可靠性的石英晶體諧振器和時序解決方案，推動指導應用和全球通信，豐富互聯社會的經驗。
瑞康定位市場包括高精度GPS儀器（測量，采礦，農業），汽車，實時運動（RTK）和COSPAS SARSAT緊急信標的消費設備（導航，運動和娛樂）和行業應用。貼片晶振在英國和新西蘭設計制造。通過與行業領先制造商的多年合作，瑞康率先設計，制造和測試振蕩器以滿足GNSS系統的獨特需求的最佳方式。

JLX-1

RK-1

瑞康晶振,石英晶振,RSX1612晶振.1612mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.
瑞康石英晶振晶片清洗：清除石英晶振晶片表面的污物、油物，以保證被銀電極。被復良好牢固。清洗間有很多化學試劑,酒精、異丙醇、硫酸、硝酸、清洗液同時還有電爐烤箱，在晶振生產過程中應注意人身安全和設備安全。被銀：用真空鍍膜原理在潔凈的石英晶振晶片上蒸鍍薄銀層，形成引出電極，并使其頻率達到一定范圍。1612超小超薄型進口晶體,無源四腳貼片諧振器,RSX1612晶振

JLX-2

瑞康晶振	單位	RSX1612晶振	石英晶振基本條件
標準頻率	f_nom	26.000MHZ~52.000MHZ	標準頻率
儲存溫度	T_stg	-40°C ~+85°C	裸存
工作溫度	T_use	-40°C ~ +85°C	標準溫度
激勵功率	DL	30μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±10 × 10-6 (標準), (±10 × 10-6 ~±50 × 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.zrwej.cn/
頻率溫度特征	f_tem	±10 × 10-6/-40°C ～ +85°C	超出標準的規格請聯系我們.
負載電容	CL	5pF~35PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

RSX1612 1612

JLX-4

RB-4

操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。
使用環境（溫度和濕度）
請在規定的溫度范圍內使用進口晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。1612超小超薄型進口晶體,無源四腳貼片諧振器,RSX1612晶振
激勵功率
在晶體單元上施加過多驅動力，會導致石英水晶振動子特性受到損害或破壞。電路設計必須能夠維持適當的激勵功率（請參閱“激勵功率”章節內容）。
負極電阻
除非振蕩回路中分配足夠多的負極電阻，否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）。
負載電容
振蕩電路中負載電容的不同，可能導致石英貼片晶振振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整，可能只會導致不正常的振蕩。在使用之前，請指明該振動電路的負載電容（請參閱“負載電容”章節內容）。瑞康晶振,石英晶振,RSX1612晶振

JLX-5

振蕩電路的檢查方法
振蕩頻率測量
必須盡可能地測量安裝在電路上的1612壓電晶體的振蕩頻率的真實值，
使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,
我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。1612超小超薄型進口晶體,無源四腳貼片諧振器,RSX1612晶振
有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最
精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。
接觸振蕩電路。
探針不影響圖2，因為緩沖器的輸出是通過輸入振蕩電路的輸出來測量的。
逆變器進入下一階段。
探針不影響圖3，因為在IC上測量緩沖器輸出（1/1、1/2等）。
圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。
輸出點之間的電容（3 pF以下XTAL終端IC）和探針。
然而，應該注意到，使用這種方法RAKON無源晶振輸出波形較小，測量不能依賴于
即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。瑞康晶振,石英晶振,RSX1612晶振
