當前位置：首頁 » 貼片晶振 » 瑞康晶振 » 瑞康晶振,石英貼片晶振,RGX-3晶振

prevnext

瑞康晶振,石英貼片晶振,RGX-3晶振

頻率：10.000MHz~30.000MHz

尺寸：6.0*3.5*1.35mm

超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分,頻晶振可從10MHz起對應.

訂購熱線：0755-27837162

RK-2

瑞康成立于1967年，多年來一直是先進的石英晶體振蕩器技術的先鋒。自2006年起，瑞康已經轉型成為全球最大的頻率控制解決方案提供商之一，通過獨特的專有流程，持續創新和研發，專家咨詢和不斷的技術進步，實現了市場領先。瑞康憑借無可挑剔的質量控制來支持其獨創性，達到國際最高制造標準。
瑞康是一家全球高科技公司，設計和制造世界領先的貼片晶振解決方案。今天，我們生活在有線，無線和光網絡的連接社會。瑞康的市場領導地位和與行業密切合作確保了其技術被設計成許多新的基于位置的設備，高精度GNSS儀器和下一代解決方案，如農業，建筑和GIS地圖。

JLX-1

瑞康晶振,石英貼片晶振,RGX-3晶振.貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性.
瑞康石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術，最終使晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶振的等效電阻等更接近理論值，使石英水晶振子可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。6035無源SMD晶體,金屬殼封裝四腳晶振,RGX-3晶振

JLX-2

RB-2

瑞康晶振	單位	RGX-3晶振	石英晶振基本條件
標準頻率	f_nom	10.000MHZ~30.000MHZ	標準頻率
儲存溫度	T_stg	-55°C ~+95°C	裸存
工作溫度	T_use	-55°C ~ +95°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±10 × 10^-6 (標準), (±19 × 10^-6 ~±20 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.zrwej.cn/
頻率溫度特征	f_tem	±20 × 10^-6/-55°C ～ +95°C	超出標準的規格請聯系我們.
負載電容	CL	7pF~35PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

JLX-3

RB-3

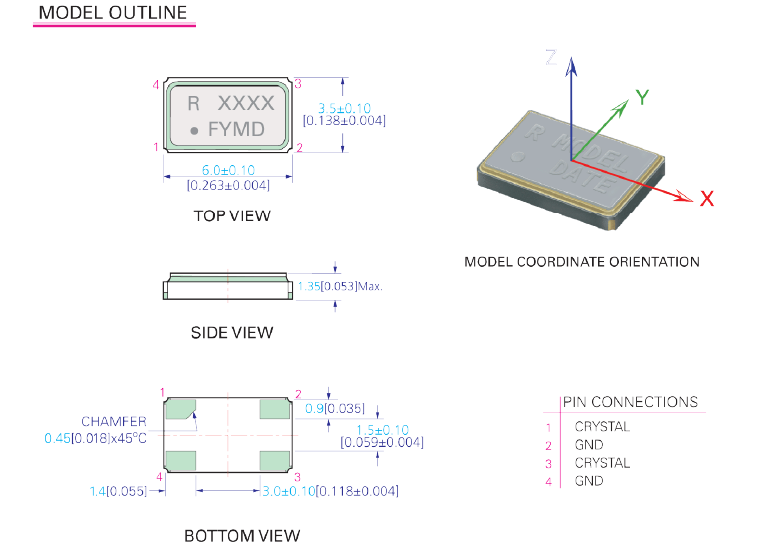

RGX-3 6035

JLX-4

RB-4

操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。瑞康晶振,石英貼片晶振,RGX-3晶振
使用環境（溫度和濕度）
請在規定的溫度范圍內使用進口晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。
激勵功率
在晶體單元上施加過多驅動力，會導致石英晶振特性受到損害或破壞。電路設計必須能夠維持適當的激勵功率（請參閱“激勵功率”章節內容）。
負極電阻
除非SMD晶振振蕩回路中分配足夠多的負極電阻，否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）。6035無源SMD晶體,金屬殼封裝四腳晶振,RGX-3晶振
負載電容
振蕩電路中負載電容的不同，可能導致無源晶體振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整，可能只會導致不正常的振蕩。在使用之前，請指明該振動電路的負載電容（請參閱“負載電容”章節內容）。

JLX-5

1、振蕩電路
6035晶振是無源元件，因此受到電源電壓、環境溫度、電路的影響。
配置、電路常數和襯底布線模式等操作大致分為正常運行和
異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。
晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如
討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。瑞康晶振,石英貼片晶振,RGX-3晶振
2。角色的分量與參考值
在振蕩電路的設計中，必須認識到個體的作用。
組件.在表1中，以例如振蕩電路為例來描述角色。
（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。
當反饋電阻（rf）未安裝在振蕩電路中時，如圖所示
表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。
電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

cptj1

晶體諧振腔的形式模式，但泛音振蕩或基波。
6.0*3.5mm石英晶振振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在
泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。
K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。

cptj11

限制流入小尺寸6035mm諧振器的電流，調節負電阻和勵磁。
電平，防止諧振腔的反常振蕩，抑制頻率波動。
C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有
給定負載能力。
適當的控制電阻值（RD）取決于諧振器的類型，頻帶和設備的價值。
電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括
負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。
?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。6035無源SMD晶體,金屬殼封裝四腳晶振,RGX-3晶振
安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和
振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
