NDK車規晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C車載有源晶振

頻率：24MHZ

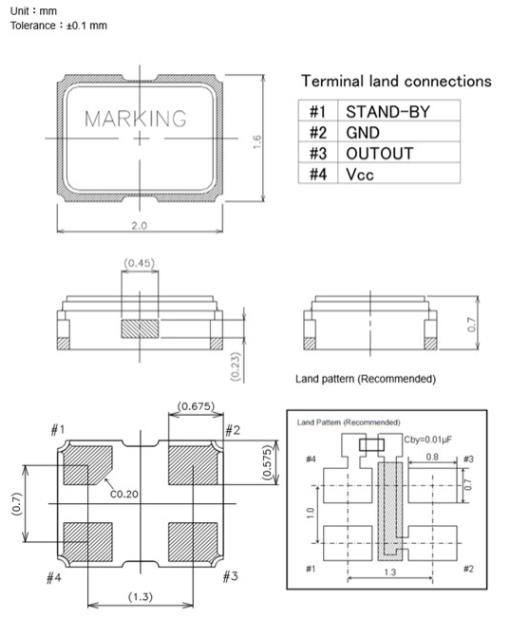

尺寸：2.0mm×1.6mm

NDK車規晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C車載有源晶振 ,NDK車規晶振,NZ2016SH四腳貼片晶振,NZ2016SH-24.000MHZNSC5022C車載有源晶振,2016mm晶振,石英晶體振蕩器,耐高溫晶振,汽車電子專用晶振,無線通信設備晶振,音頻設備晶振

訂購熱線：0755-27837162

高端數碼電子諧振器,8045陶瓷殼2P晶振,NX8045GE晶振

NDK車規晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C車載有源晶振 ,NDK車規晶振,NZ2016SH四腳貼片晶振,NZ2016SH-24.000MHZNSC5022C車載有源晶振,2016mm晶振,石英晶體振蕩器,耐高溫晶振,汽車電子專用晶振,無線通信設備晶振,音頻設備晶振

高端數碼電子諧振器,8045陶瓷殼2P晶振,NX8045GE晶振

NDK車規晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C車載有源晶振

NDK晶振規格	NZ2016SH晶振	石英晶振基本條件
標準頻率	24MHz	標準頻率，可提供其他頻率
儲存溫度	-55℃~+125℃	裸存
工作溫度	-40℃~+85℃	標準溫度
上升(Tr) /下降(Tf)時間	5 ns Max.
頻率穩定度	±50ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.zrwej.cn/
啟動時間	4 ms Max.	超出標準的規格請聯系我們.
輸出負載	15pF	超出標準說明,請聯系我們.
輸出方式	CMOS
電源電流	90mA Max.
電源電壓	3V
頻率老化	±1×10-6/year Max.	+25°C,第一年

NDK車規晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C車載有源晶振

高端數碼電子諧振器,8045陶瓷殼2P晶振,NX8045GE晶振

NDK車規晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C車載有源晶振

1.熱影響：重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

2.安裝方向：石英晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

3.通電：不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

4.有源晶振的負載電容與阻抗：負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,石英晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.NDK車規晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C車載有源晶振

5.抗沖擊：抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因為無論何種貼片石英晶振,其內部晶片都是貼片晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

6.耐焊性：將晶振加熱包裝材料至+150℃以上會破壞產品特性或損害產品.如需在+150℃以上焊接石英晶振,建議使用有源貼片晶振產品.在下列回流條件下,對石英耐高溫晶振產品甚至晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

高端數碼電子諧振器,8045陶瓷殼2P晶振,NX8045GE晶振

測試條件(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量陶瓷面貼片晶振頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.NDK車規晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C車載有源晶振

高端數碼電子諧振器,8045陶瓷殼2P晶振,NX8045GE晶振

驅動能力:驅動能力說明振蕩晶體單元所需電功率，其計算公式如下：驅動能力 (P) = i2Re其中i表示經過8x4.5mm汽車級晶振晶體單元的電流，Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）.

高端數碼電子諧振器,8045陶瓷殼2P晶振,NX8045GE晶振

NDK車規晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C車載有源晶振晶體諧振腔的形式模式，但泛音振蕩或基波。振蕩開始代替。在2016小體積基本諧振的情況下（MHz頻段）反饋電阻通常是1米。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更長。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。
適當?shù)目刂齐娮柚担≧D）取決于諧振器的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過2016貼片晶振測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。音叉式諧振器（kHz頻段）的參考值在100 KHz范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
