當前位置：首頁 » 石英晶振 » 愛普生晶振 » 愛普生晶振,進口晶振,MC-306晶振,MC-306 32.7680K-E5:ROHS

prevnext

愛普生晶振,進口晶振,MC-306晶振,MC-306 32.7680K-E5:ROHS

頻率：32.768KHz

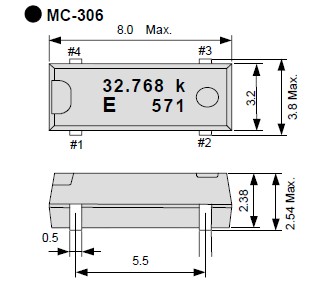

尺寸：8.0*3.8*2.54mm

工作溫度:-40℃~+85℃

保存溫度:-55℃~+125℃

負載電容:12.5pF

貼片晶振"MC-306 32.7680K-E5:ROHS",本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌鲱I(lǐng)域.

訂購熱線：0755-27837162

晶振技術參數點擊下載

EPSONdhl 愛普生株式會社愛普生拓優科夢,（EPSON — YOCOM）1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產石英晶體,1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.
愛普生晶振以音叉型石英晶體諧振器,（32.768KHZ）系列出名,目前愛普生品牌遍布全世界,而千赫茲的晶體應用范圍也比較廣闊,所有的時記產品都需要用上32.768K晶振,"MC-306 32.7680K-E5:ROHS",該系列產品具有小型,薄型石英晶體諧振器,特別適用于有小型化要求的市場領域.

JLX-1

愛普生晶振,進口晶振,MC-306晶振,"MC-306 32.7680K-E5:ROHS",8.0*3.8mm的石英晶體同款型不同品牌的產品有很多,但其中知名度比較高的是來自日本EPSON品牌的MC-306晶振,與其他同類型晶體產品一樣,這款諧振器同樣擁有32.768KHz的晶振頻率,并且都是黑色陶瓷表面的外形,可承受一定的高溫環境,在全世界范圍內都享譽盛名.8038陶瓷面石英晶體,32.768KHz貼片諧振器,MC-306晶振

JLX-2

RB-2

愛普生晶振	單位	MC-306晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	1.0μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±20 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.zrwej.cn/
頻率溫度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	6pF~12.5pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

MC-306

JLX-4

RB-4 機械振動的影響
當MC-306晶振上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。愛普生晶振,進口晶振,MC-306晶振,"MC-306 32.7680K-E5:ROHS"

PCB設計指導

(1)理想情況下，機械蜂鳴器應安裝在一個獨立于MC-306晶體諧振器器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2)在設計時請參考相應的推薦封裝。
(3)在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4)請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存32.768K表貼式晶振產品時，會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。 8038陶瓷面石英晶體,32.768KHz貼片諧振器,MC-306晶振
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

JLX-5

振蕩電路的檢查方法

振蕩頻率測量
必須盡可能地測量安裝在電路上的諧振器的振蕩頻率的真實值，
使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,
我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。8038陶瓷面石英晶體,32.768KHz貼片諧振器,MC-306晶振
有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最
精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。
接觸振蕩電路。
探針不影響圖2，因?yàn)榫彌_器的輸出是通過輸入振蕩電路的輸出來測量的。
逆變器進入下一階段。
探針不影響圖3，因?yàn)樵贗C上測量緩沖器輸出（1/1、1/2等）。
圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。
輸出點之間的電容（3 pF以下XTAL終端IC）和探針。
然而，應該注意到，使用這種方法輸出波形較小，測量不能依賴于
即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。愛普生晶振,進口晶振,MC-306晶振
