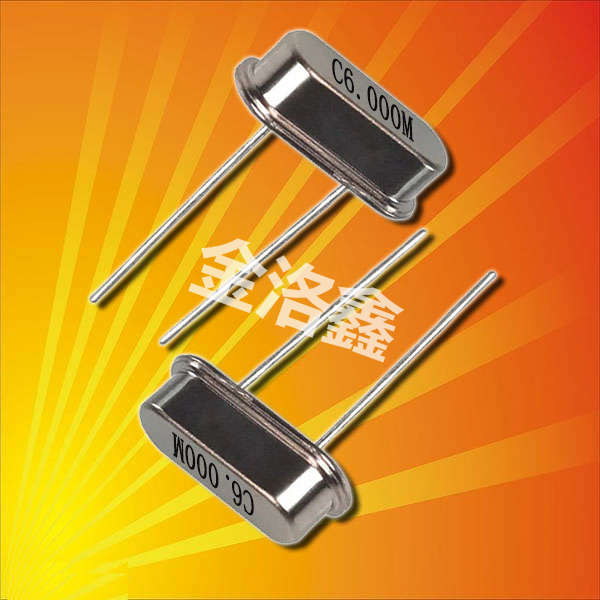

西鐵城晶振,貼片晶振,HC-49_U-S晶振,石英晶振

頻率：3.5~50MHZ

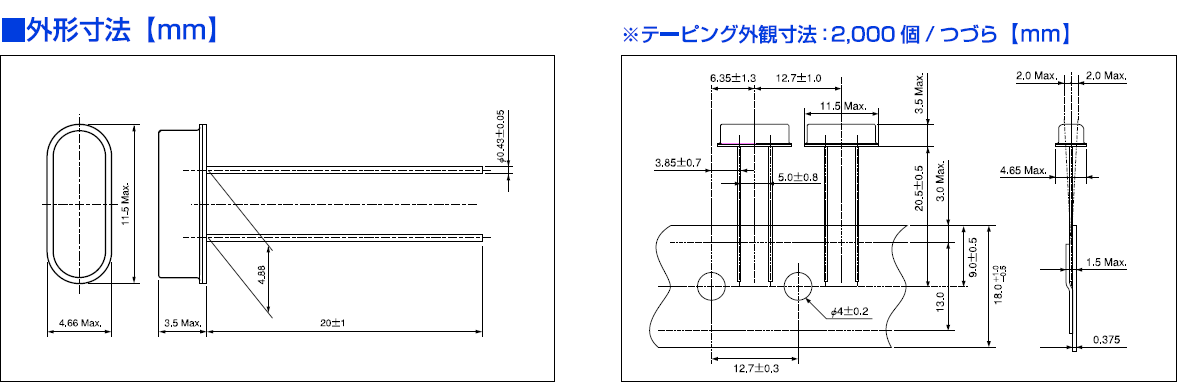

尺寸：11.5*4.66mm

插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能,由于在49/S形晶體諧振器的底部裝了樹脂底座,就可作為產品電氣特性和高可靠性無受損的表面貼片型晶體諧振器使用,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27837162

49S插件石英諧振器,高可靠性音叉晶體,HC-49_U-S晶振

西鐵城晶振公司為工業市場提供高性能和精密設備,不斷開發新技術和新技術在我們的制造業和工程.我們有一個良好的信譽在市場上特別是對我們的晶振,石英晶振,有源晶振,壓控振蕩器等高精密零件使用我們自己的核心技術和脆性材料和微顯示高清圖片是必需的.是盡一切努力來改善我們的技術和發展提供有價值的服務我們的客戶,即使這是一個利基市場.日本株式會社西鐵城晶振品牌【CITIZEN】，該品牌創立時間在1918年，早期主要研發與生產時計產品，在1959年西鐵城成功研發出防水，防振的手表，從此轟動世界成為了個性時尚品牌.在1975年西鐵城會社成立了西鐵城株式會社水晶事業部，從此研發音叉型壓電石英水晶振動子.49S插件石英諧振器,高可靠性音叉晶體,HC-49_U-S晶振
另外，使用了壓電材料的引擎部分使用的燃燒壓力，作為車載化的目標開發，對廢氣的清潔化和燃油效率提高的環境產品，作為對汽車業界的進一步貢獻。把附加價值的產品提供在市場上，是公司職員的大夢想。為了夢想的實現每個人的挑戰精神作為原動力的制作貢獻了新的價值創造。西鐵城晶振從設計階段開始減少環保負荷的體制建設,西鐵城晶振由環保主管董事擔任整個集團的環?；顒拥目傌撠熑?由環保部跨事業所支持和促進環保活動.此外,社長的咨詢機構—環保委員會,還針對各西鐵城晶振,石英晶體諧振器,西鐵城石英晶振,石英振蕩子,西鐵城石英晶振據點的活動情況和全公司的環保課題進行議論和探討.此外,為大力推進二氧化碳減排活動,設立了“防止全球變暖委員會”,加快設計、開發和生產過程中CO2減排活動的步伐.

49S插件石英諧振器,高可靠性音叉晶體,HC-49_U-S晶振

西鐵城晶振,貼片晶振,HC-49晶振,石英晶振,引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點,.高精度的頻率和晶振本身更低的等效串聯電阻.常用負載電容,49/S石英晶振,因插件型鏡頭成本更低和更高的批量生產能力.主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.符合RoHS/無鉛.
石英晶體諧振器高精度晶片的切割技術: AT 切型晶振的晶片厚度為：t= 1670*n/ f 0BT 切型石英晶振的晶片厚度為：t= 2560*n/ f 0t: 晶振晶片厚度(mm) f 0 : 晶片標稱頻率(KHz) n: 泛音次數2.6、晶振的腐蝕技術：用酸液腐蝕掉因研磨而產生的破壞層，消除晶片內應力，同時使石英晶振的晶片達到更準確的目標值。腐蝕頻率=（1000*（F/N）+（F 2 /N 2 ）*PB）*NF：石英晶振的標稱頻率。如 14.318180 MHz,18.432000 MHz, 20.000000 MHz.N: 振動模式 Fund N=1、 3Rd N=3PB：貼片晶振腐蝕反饋系數。一般在 0.5—1.5 之間.頻率低系數大，頻率高系數小2.7、石英晶振的清洗：清洗掉石英晶振晶片表面的酸液和其它雜質。以被用于制造石英晶體諧振器和石英晶體振蕩器。2.8、分檔測試：石英晶振晶片經過上述工序后，進行分檔測試。剔除不良品。2.8.1、RI 不良：不是此規格的石英晶振晶片、碎片、CI 非常大的晶片。2.8.2、CI 不良：相對阻抗較大的晶振晶片。2.8.1、±NG 不良：頻率超出分檔頻率范圍的貼片晶振晶片。2.8.1、SPNG 不良：有寄生的晶振晶片。左寄生要求衰減 8dB 以上，右寄生要求衰減 3dB 以上。49S插件石英諧振器,高可靠性音叉晶體,HC-49_U-S晶振

49S插件石英諧振器,高可靠性音叉晶體,HC-49_U-S晶振

西鐵城晶振	單位	CSX-750F晶振	石英晶振基本條件
標準頻率	f_nom	13~54MHz	標準頻率
儲存溫度	T_stg	-40°C~+85°C	裸存
工作溫度	T_use	-20°C~+70°C	標準溫度
激勵功率	DL	100μW Max.	推薦:100μW
頻率公差	f_— l	±30× 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.zrwej.cn/
頻率溫度特征	f_tem	±20× 10-6/-40°C~+85°C	超出標準的規格請聯系我們.
負載電容	CL	7pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C ~ +85°C, DL =1.0μW
頻率老化	f_age	±5× 10-6 /year Max.	+25°C,第一年

49S插件石英諧振器,高可靠性音叉晶體,HC-49_U-S晶振

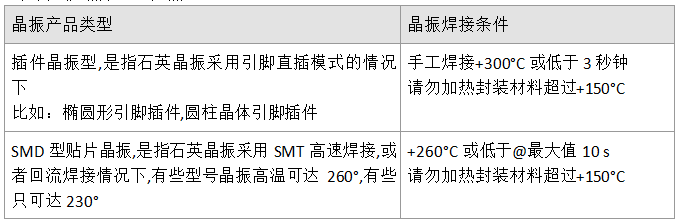

耐焊性：將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD石英晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。西鐵城晶振,貼片晶振,HC-49晶振,石英晶振

（1）柱面式石英晶振產品和DIP產品

49S插件石英諧振器,高可靠性音叉晶體,HC-49_U-S晶振

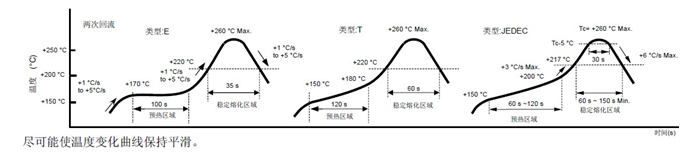

(2)SMD晶振產品回流焊接條件圖:用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷。請聯系我們以便獲取相關信息。49S插件石英諧振器,高可靠性音叉晶體,HC-49_U-S晶振

49S插件石英諧振器,高可靠性音叉晶體,HC-49_U-S晶振

1.振蕩電路:晶體諧振器是無源元件，因此受到電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。49U音叉晶振的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。西鐵城晶振,貼片晶振,HC-49晶振,石英晶振
2.角色的分量與參考值:在振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻（rf）未安裝在日本進口諧振器振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。晶體諧振腔的形式模式，但泛音振蕩或基波。

49S插件石英諧振器,高可靠性音叉晶體,HC-49_U-S晶振

振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。限制流入諧振器的電流，調節49S型插件晶振負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。
適當的控制電阻值（RD）取決于諧振器的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過插件石英晶振測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
