瑞康晶振,貼片晶振,H130BA晶振,進口石英晶振

頻率：8~65MHZ

尺寸：5.0*3.2mm

小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27837162

兆赫茲石英晶振,5.0*3.2mm無源諧振器,H130BA晶振

瑞康成立于1967年，多年來一直是先進的石英晶體諧振器技術的先鋒。自2006年起，瑞康已經轉型成為全球最大的頻率控制解決方案提供商之一，提供多元化的產品組合，包括電信，定位和空間與國防市場的技術先進產品。瑞康擁有六個制造工廠，包括三個合資工廠和八個研發中心。客戶支持中心位于全球11個辦事處。總部設在新西蘭奧克蘭。主要以石英晶體技術為基礎，利用其獨特和自然的壓電性能，瑞康產品創造出非常精確的電信號。這些信號用于在最苛刻的通信應用中產生無線電波并同步時間。兆赫茲石英晶振,5.0*3.2mm無源諧振器,H130BA晶振
瑞康建立了世界一流的設計和制造平臺，加上全球領先的客戶組合。今天，瑞康為當代和后代的通信和定位技術提供了產品和解決方案。然而，沒有改變的是瑞康的成功意愿，無論市場，地理位置還是競爭情景。瑞康不懈地與客戶合作，在影響當今世界人們工作和娛樂方式的前沿技術和產品方面。 瑞康晶振與世界上最大的一些技術品牌合作，實現了下一代解決方案。瑞康開創創新，沉浸在不斷變化的市場中，了解市場需求，使其能夠開拓領先的規格并推動技術的發展。

瑞康晶振,貼片晶振,H130BA晶振,進口石英晶振,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.

超小型石英貼片晶振晶片的設計：石英晶片的長寬尺寸已要求在±0.00２mm內，由于貼片晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，從而造成如若石英晶振晶片的長度或寬度尺寸設計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作，從而導致產品在客戶端不能正常使用，晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此石英晶振晶片設計的計算機程序，該程序晶振的晶片外形尺寸已全面應用并取得很好的效果。兆赫茲石英晶振,5.0*3.2mm無源諧振器,H130BA晶振

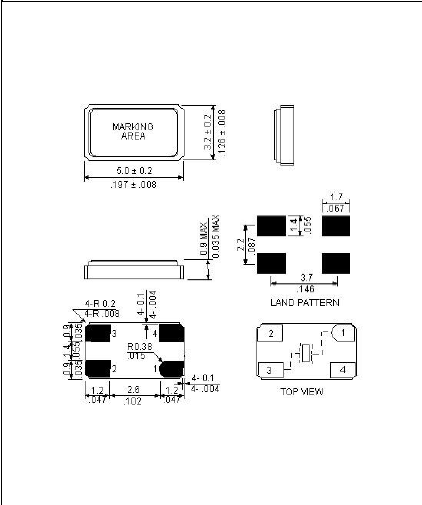

兆赫茲石英晶振,5.0*3.2mm無源諧振器,H130BA晶振

瑞康晶振	單位	H130BA晶振	石英晶振基本條件
標準頻率	f_nom	8~65MHZ	標準頻率
儲存溫度	T_stg	-55°C ~+105°C	裸存
工作溫度	T_use	-20°C ~ +125°C	標準溫度
激勵功率	DL	100~500μW Max.	推薦:100~500μW
頻率公差	f_— l	±50× 10-6 (標準), (±10,±15,±20× 10-6 ~±25× 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.zrwej.cn/
頻率溫度特征	f_tem	±5× 10-6/-55°C ～ +105°C	超出標準的規格請聯系我們.
負載電容	CL	6pF~32PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±1 × 10-6 / year Max.	+25°C,第一年

兆赫茲石英晶振,5.0*3.2mm無源諧振器,H130BA晶振

車載晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當的條件下存儲,安裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。瑞康晶振,貼片晶振,H130BA晶振,進口石英晶振
機械振動的影響:當無源SMD晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英SMD晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。兆赫茲石英晶振,5.0*3.2mm無源諧振器,H130BA晶振

兆赫茲石英晶振,5.0*3.2mm無源諧振器,H130BA晶振

振蕩頻率測量:必須盡可能地測量安裝在汽車級貼片晶振電路上的諧振器的振蕩頻率的真實值，使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。瑞康晶振,貼片晶振,H130BA晶振,進口石英晶振
接觸振蕩電路:探針不影響圖2，因為緩沖器的輸出是通過5032SMD晶振輸入振蕩電路的輸出來測量的。逆變器進入下一階段。探針不影響圖3，因為在IC上測量緩沖器輸出（1/1、1/2等）。圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。輸出點之間的電容（3 pF以下XTAL終端IC）和探針。然而，應該注意到，使用這種方法輸出波形較小，測量不能依賴于即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。

兆赫茲石英晶振,5.0*3.2mm無源諧振器,H130BA晶振

驅動能力:驅動能力說明5032mm體積晶振振蕩晶體單元所需電功率，其計算公式如下：驅動能力 (P) = i2?Re其中i表示經過晶體單元的電流，Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）.

兆赫茲石英晶振,5.0*3.2mm無源諧振器,H130BA晶振

5032M金屬四腳諧振器測試條件:(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.
