當前位置：首頁 » 貼片晶振 » 拉隆晶振 » Raltron晶振,貼片晶振,H10A晶振

prevnext

Raltron晶振,貼片晶振,H10A晶振

頻率：10.000MHz~200.000MHz

尺寸：6.0*3.5*1.2mm

小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.

訂購熱線：0755-27837162

Ral-1

Raltron產品具有精確的頻率容穩定性好，頻率范圍寬，封裝更小，相位噪聲低，抖動小等優點，最重要的是，他們以非常有競爭力的成本滿足或超越客戶的規格。Raltron用于汽車應用的水晶單元提供低調，優異的質量和成本性能，以滿足您的AUTOMOTIVE應用要求。用于汽車應用的Raltron石英晶體單元的優點：小而薄，回流兼容，AEC Q-200質量可靠，聲譽可靠，環境優良等優點。
RALTRON晶振集團在“制造、使用、有效利用、再利用”這樣一個時鐘晶振產品生命周期中，努力創造豐富的價值，給社會帶來溫馨和安寧，感動和驚喜，同時為減少環境影響，努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”，實現與地球的和諧相處。6035進口貼片晶體,200MHZ高頻石英晶振,H10A晶振

JLX-1

Ral-2

Raltron晶振,貼片晶振,H10A晶振.6.0*3.5mm貼片式晶體諧振器本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝.
拉隆石英晶振的切型。采用高速線切割技術：1.優化及嚴格規范線切割機各項設備參數；2.通過試驗精選所使用的各類線切割料，如：磨料、線切割線、槽輪等；3.確認最優的石英晶振切割工藝參數。通過以上方法使切割出的SMD晶振晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式，提高了石英晶振晶片的精度，提高了生產效率。

JLX-2

RB-2

Raltron晶振	單位	H10A晶振	石英晶振基本條件
標準頻率	f_nom	10.000MHZ~200.000MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +85°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	500μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±100 × 10-6 (標準), (±10 × 10-6 ～ ±100 × 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.zrwej.cn/
頻率溫度特征	f_tem	±100 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	10pF~32pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±2× 10-6 / year Max.	+25°C,第一年

JLX-3

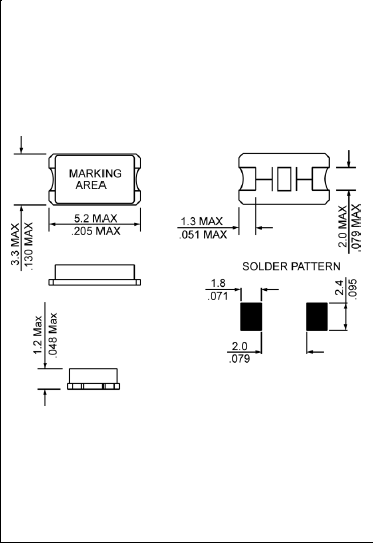

H10A 6035

JLX-4

RB-4

機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管石英水晶振動子產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。Raltron晶振,貼片晶振,H10A晶振
PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于無源晶振器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存壓電石英晶體諧振器產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。 6035進口貼片晶體,200MHZ高頻石英晶振,H10A晶振
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

JLX-5

RB-5

1、振蕩電路
6035石英晶振是無源元件，因此受到電源電壓、環境溫度、電路的影響。
配置、電路常數和襯底布線模式等操作大致分為正常運行和
異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。
晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如
討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。Raltron晶振,貼片晶振,H10A晶振
2。角色的分量與參考值
在振蕩電路的設計中，必須認識到個體的作用。
組件.在表1中，以例如振蕩電路為例來描述角色。
（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。
當反饋電阻（rf）未安裝在振蕩電路中時，如圖所示
表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。
電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

晶體諧振腔的形式模式，但泛音振蕩或基波。
兩腳SMD晶振振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在
泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。
K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。

cptj11

限制流入諧振器的電流，調節負電阻和勵磁。
電平，防止諧振腔的反常振蕩，抑制頻率波動。
C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有
給定負載能力。
適當的控制電阻值（RD）取決于6035進口石英晶體的類型，頻帶和設備的價值。
電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括
負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。
?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。6035進口貼片晶體,200MHZ高頻石英晶振,H10A晶振
安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和
振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
