大河晶振,貼片晶振,FCX-06晶振,無源貼片晶振

頻率：16~90MHZ

尺寸：2.0*1.6mm

貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：0755-27837162

河エレテック本公司小型追求了起因，索尼發明了，世界第一的小型石英晶體諧振器管收音機，散列- 55（1955年），本公司的小型抵抗器被采用了。產品陣容這件事，本公司“輕薄短小”和概念，誰都沒做過的創造的DNA，生みつけ了。以來，本公司的主力產品從抵抗器到水晶制品的現在，也始終持續著對小型化的挑戰。在持續每天進化的電子機器業界中，企業持續成長是不容易的事，不過，總是以自己的雙手為自己的手創造下一代的企業的想法，更強烈的職員一個人滲透著。此外，在推進有害物質的降低和節能，推進環境的企業作為目標的努力的是當然，在公司治理（企業統治）和依從（法規）也重視。小型數碼石英晶振,2016小體積金屬晶振,FCX-06晶振
電子束氣密的封裝:制造公司都是100%出資子公司的青森河技術有限公司，River Electronics（Ipoh）Sdn . Bhd（馬來西亞），西安大河晶振科技有限公司（中國）。銷售網絡的話，東京，大阪營業所，韓國駐在員事務所，銷售子公司都會100%出資公司的臺灣利巴股份有限公司（臺灣），River Electronics（Singapore）Pte .有限公司（新加坡），西安大河晶振科技有限公司（中國）。這些基礎上不僅在亞洲地區，包括北美、歐洲的世界范圍。也可以說是廣泛的對應范圍的技術力量的證據，劃時代的發明是“通過電子射線的氣密封裝”。以前的樹脂等素材的產品封裝方法，代替這個技術是前所未有的小型化和更優質化的門一打開エポックメイキング的創造和。 JLX-1

RB-1

大河晶振,貼片晶振,FCX-06晶振,無源貼片晶振,貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差小）的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
晶振的真空封裝技術：是指進口石英晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一石英晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線，使真空室溫度跟隨設定曲線對晶體組件進行退火，石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性，以及提高石英晶振的年老化特性。小型數碼石英晶振,2016小體積金屬晶振,FCX-06晶振 JLX-2

大河晶振	單位	FCX-06晶振	石英晶振基本條件
標準頻率	f_nom	16.000MHZ~90.000MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-20°C ～ +125°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±7ppm~±50ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.zrwej.cn/
頻率溫度特征	f_tem	±50 × 10-6	超出標準的規格請聯系我們.
負載電容	CL	5pF、6pF、7pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

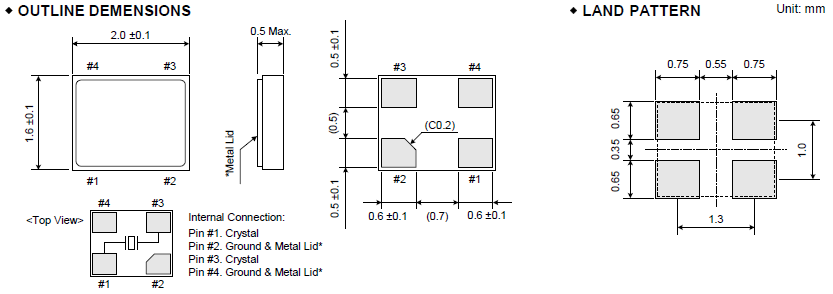

FCX-06_2.0_1.6

JLX-4

使用環境（溫度和濕度）:請在規定的溫度范圍內使用石英晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下,會由于凝露引起故障。請避免凝露的產生。晶振/石英晶體諧振器,激勵功率在晶振上施加過多驅動力,會導致產品特性受到損害或破壞。電路設計必須能夠維持適當?shù)募罟β?負極電阻:除非石英晶體振蕩器回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加,大河晶振,貼片晶振,FCX-06晶振,無源貼片
關于沖洗清潔音叉型晶振由于采用小型、薄型的晶振芯片，以及相對而言頻率與超音波清潔器相近，所以會由于共振而容易受到破壞，因此請不要用超音波清潔器來沖洗晶振。關于機械性沖擊(1) 從設計角度而言，即使石英晶振從高度75cm處落到硬質木板上三次，按照設計不會發生什么問題，但因落下時的不同條件而異，有可能導致石英芯片的破損。在使之落下或?qū)λ┘記_擊之時，在使用之前，建議確認一下振蕩檢查等的條件。(2) SMD石英晶振與電阻以及電容器的芯片產品不同，由于在內部對石英晶振晶片進行了密封保護，因此關于在自動安裝時由于沖擊而導致的影響，請在使用之前，懇請貴公司另外進行確認工作。(3) 請盡量避免將本公司的音叉型晶振與機械性振動源(包括超聲波振動源)安裝到同一塊基板上，不得已要安裝到同一塊基板上時，請確保晶振能正常工作。小型數碼石英晶振,2016小體積金屬晶振,FCX-06晶振 JLX-5

RB-5

振蕩頻率測量:必須盡可能地測量安裝在2016mm石英晶振電路上的諧振器的振蕩頻率的真實值，使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。接觸振蕩電路。探針不影響圖2，因為緩沖器的輸出是通過輸入振蕩電路的輸出來測量的。逆變器進入下一階段。大河晶振,貼片晶振,FCX-06晶振,無源貼片

探針不影響圖3，因為在IC上測量緩沖器輸出（1/1、1/2等）。圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過16M石英晶體諧振器測量來最小化探針的效果。輸出點之間的電容（3 pF以下XTAL終端IC）和探針。然而，應該注意到，使用這種方法輸出波形較小，測量不能依賴于即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。

cptj

測試條件:(1) 電源電壓? 超過 150µs，直到電壓級別從 0 %達到 90 % 。? 電源電壓阻抗低于電阻 2Ω。(2) 其他:? 輸入電容低于 15 pF? 5倍頻率范圍或更多無源2016晶體測量頻率。? 鉛探頭應盡可能短。? 測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3) 其他:? CL包含探頭電容。? 應使用帶有小的內部阻抗的電表。? 使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線。）
