當前位置：首頁 » 石英晶振 » 愛普生晶振 » 愛普生晶振,石英晶振,FA-128S晶振,FA-128S 19.2000MF12Y-AG3

prevnext

愛普生晶振,石英晶振,FA-128S晶振,FA-128S 19.2000MF12Y-AG3

頻率：16.000MHz~54.000MHz

尺寸：2.0*1.6*0.9mm

小型貼片石英晶振,"FA-128S 19.2000MF12Y-AG3"外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.

訂購熱線：0755-27837162

晶振技術參數點擊下載

EPSONdhl

精工愛普生株式會社（總經理:碓井稔,以下簡稱為“愛普生”）在2008年正式和深圳市金洛鑫電子有限公司簽訂在中國區域深圳總代理簽訂合作協議,在同年期間蘇州愛普生水晶宣布將高端的石英晶體振蕩器,生產重心轉移到中國蘇州愛普生工廠生產,并且成立研發中心.愛普生集團通過富有創新和創造力的文化,提升企業價值,致力于為客戶提供數碼影像創新技術和解決方案.愛普生拓優科夢是一家專業從事晶體元件的廠商.2016超小型晶體諧振器,無源SMD晶體,FA-128S晶振,"FA-128S 19.2000MF12Y-AG3"

JLX-1

RB-1

愛普生晶振,石英晶振,FA-128S晶振,"FA-128S 19.2000MF12Y-AG3",隨著各種各樣的智能科技產品設計越來越小型化,薄型化,對晶體元器件的體積,精度和穩定性要求越來越嚴格,國內外各大晶振品牌應市場變化趨勢,不斷的將晶振產品做得更小更薄,日本的EPSON品牌近年來推出了許多款2.0*1.6mm的越小型貼片晶振,都廣泛的被生產廠家們使用,FA-128S晶振最低的頻率是16M,是市面上最常用的晶振頻率之一,因此備受生產企業們的喜愛.

JLX-2

RB-2

愛普生晶振	單位	FA-128S晶振	石英晶振基本條件
標準頻率	f_nom	16.000MHZ~54.000MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±10 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.zrwej.cn/
頻率溫度特征	f_tem	±12 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	6pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±1× 10-6 / year Max.	+25°C,第一年

JLX-3

FA-128S 2016

JLX-4

RB-4

機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管石英晶體諧振器產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于無源晶振器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。愛普生晶振,石英晶振,FA-128S晶振

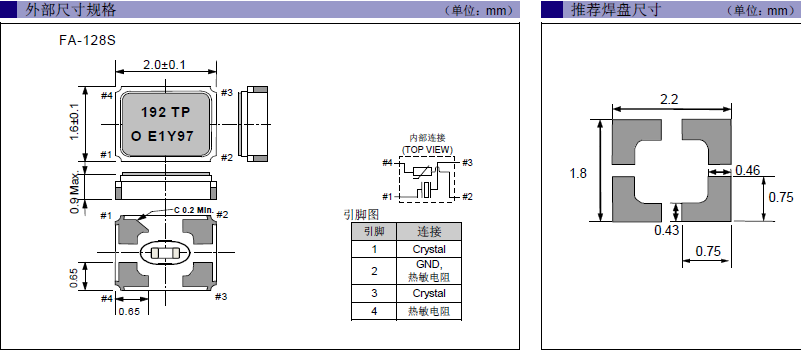

(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存進口晶振產品時，會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。2016超小型晶體諧振器,無源SMD晶體,FA-128S晶振,"FA-128S 19.2000MF12Y-AG3"

JLX-5

RB-5

設計振蕩回路的注意事項
1.驅動能力
驅動能力說明EPSON晶體諧振器單元所需電功率，其計算公式如下：
驅動能力 (P) = i2?Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。2016超小型晶體諧振器,無源SMD晶體,FA-128S晶振,"FA-128S 19.2000MF12Y-AG3"

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加小體積SMD晶振振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。

sjzrhl_2

3. 負載電容
如果振蕩電路中負載電容的不同，可能導致愛普生四腳貼片晶振振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。愛普生晶振,石英晶振,FA-128S晶振,"FA-128S 19.2000MF12Y-AG3"

sjzrhl_3
