愛普生晶振,無源晶振,FA-118T晶振,FA-118T 26.0000MF12Z-AC3

頻率：24.000MHz~54.000MHz

尺寸：1.6*1.2*0.35mm

小型表面貼片晶振型,"FA-118T 26.0000MF12Z-AC3"是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應24.000MHz以上的頻率.

訂購熱線：0755-27837162

晶振技術參數點擊下載

EPSONdhl

愛普生現已實現成為石英部件的NO1,40多年前為支持SEIKO(精工)手表而成立的Epson石英部件部門強在PC,NB,手機及消費電子等運用上,市占率高達七八成,其中又以32.768k晶振稱霸業界.愛普生以提供原子鐘的精準振蕩器知名業界,因此除了KHZ,MHZ的研究發展,另外還發明GHZ技術,使工藝技術達到人無完人,史前無例,實現以基波方式產生2.5GHz為止高頻的表面聲波(SAW)元器件.愛普生拓優科夢把半導體(IC)稱之為"產業之米".1612四腳貼片諧振器,世界級小型高精度晶體,FA118T晶振,"FA-118T 26.0000MF12Z-AC3"

JLX-1

RB-1

愛普生晶振,無源晶振,FA-118T晶振,"FA-118T 26.0000MF12Z-AC3",1.6*1.2*0.35mm超小型,超薄型無源MHZ赫茲貼片諧振器產品,投入市場之初曾引起業界的轟動,如此小型化的晶體產品為智能數碼領域的生產企業帶來新的商機,FA-118T晶振標準的精確度是±10ppm,負載電容是6pF,這樣的參數指標是眾多用戶喜愛的高穩定參數值,老化率甚至可以達到±1ppm,壽命非常長.

JLX-2

愛普生晶振	單位	FA-118T晶振	石英晶振基本條件
標準頻率	f_nom	24.000MHZ~54.0MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±10 × 10-6 (標準), (±10 × 10-6 ～ ±30 × 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.zrwej.cn/
頻率溫度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	6pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±1 × 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

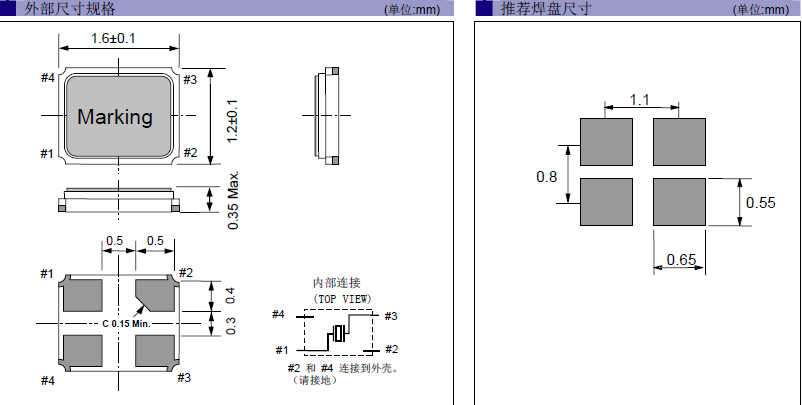

FA-118T 1612

JLX-4

RB-4

抗沖擊
貼片晶振可能會在某些條件下受到損壞。例如FA-118T貼片晶振從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
輻射
暴露于輻射環境會導致石英晶體性能受到損害，因此應避免照射。愛普生晶振,無源晶振,FA-118T晶振
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解進口晶振或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致愛普生FA-118T晶振所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用無源晶振。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
靜電
過高的靜電可能會損壞FA-118T晶體，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。1612四腳貼片諧振器,世界級小型高精度晶體,FA118T晶振,"FA-118T 26.0000MF12Z-AC3"

JLX-5

輸出波形與測試電路
1.時序表

scbx_1

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。1612四腳貼片諧振器,世界級小型高精度晶體,FA118T晶振,"FA-118T 26.0000MF12Z-AC3"
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）愛普生晶振,無源晶振,FA-118T晶振,"FA-118T 26.0000MF12Z-AC3"
