ECS晶體,貼片晶振,ECX-34S晶振,進口無源晶振

頻率：32.768KHZ

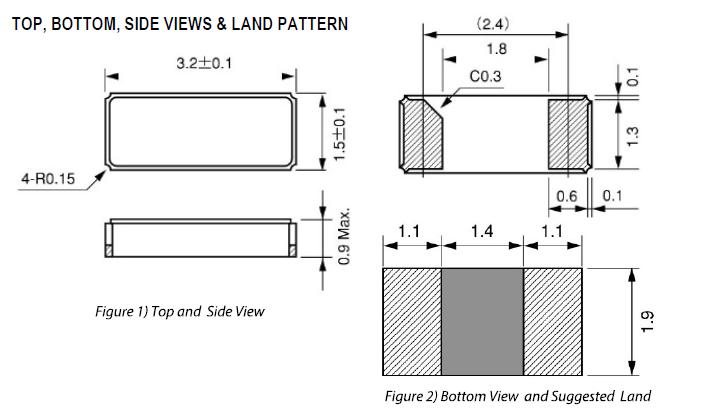

尺寸：3.2*1.5mm

二腳SMD金屬面貼片晶振,表面金屬封裝,其實是屬于壓電石英晶振,是高可靠的環保性能,嚴格的頻率分選,編帶盤裝,可應用于高速自動貼片機焊接,產品本身設計合理,成本和性能良好,產品被廣泛應用于平板電腦,MP5,數碼相機,USB接口最佳選擇,包含RoHS指令豁免的密封玻璃中的鉛.

訂購熱線：0755-27837162

ECS公司的基石。這一驅動原則是通過客戶，供應商和員工的協作，每次都做正確的事情，確保上級產品和服務，并贏得了ECS公司在創新，石英晶振產品質量和客戶服務方面享有世界一流的聲譽。憑借這些特性，ECS，Inc.已經與北美頂尖的財富100強企業建立了合作關系，ECS，Inc.國際的成功取得了強勁的市場研究，合作伙伴創新和客戶合作伙伴關系的支撐。經驗豐富的高級管理團隊，經驗超過150年;一個異乎尋常的廣泛的客戶群，避免暴露于任何一個客戶，部門或應用程序;客戶引領創新 - 保持領先于客戶趨勢和需求。
ECS，Inc.為了實現這一愿景，ECS，Inc.遵循我們的愿景，ECS，Inc.堅持創新為中心的企業文化，旨在促進和發展，最大限度地提高了我們滿足不斷變化的全球電子市場需求的能力各無晶圓廠合作伙伴的創造力。自1980年成立，在國際范圍內開展業務已近35年，自成立以來超過3.0億SMD晶振的傳遞。ECS公司國際公司作為其唯一的使命，致力于提供最先進的創新頻率提供給世界的控制技術。我們的目標是建立客戶的需求和我們導致解決方案，使電子世界變得更美好的先進產品之間的橋梁。貼片音叉型石英晶體,32.768兩腳K級晶振,ECX-34S晶振

ECS晶體,貼片晶振,ECX-34S晶振,進口無源晶振,32.768K晶體具備一致性良好，頻率穩定度高，耐抗震強，每批次出廠均采用24小時老化測試，產品精度分為以下幾種±20ppm，±10ppm，±5ppm，也可以根據客戶需求特殊分為+偏差，或者-偏差，產品使用溫度高溫可達到+70°低溫可達到-40°產品被廣泛應用到比較高端的汽車電子產品，民用產品有家用電器，智能筆記本，MP3，MP4多功能播放器，智能手表等產品。
通過理論與實際相結合，累積多年的晶振研磨經驗，通過深入細致地完善石英晶體諧振器研磨工藝技術，注重貼片晶振研磨過程的各種細節，注重晶振所用精磨研磨設備的選擇；注重所使用水晶、研磨砂的選擇等；注重石英晶振研磨用工裝如：游輪的設計及選擇，從而使研磨晶振晶片在平面度、平行度、彎曲度都有很好的控制，最終使可研磨的石英晶振晶片的厚度越來越薄，貼片晶振晶片的頻率越來越高，為公司在高頻石英晶振的研發生產打下堅實基礎，提升了晶振廠家的競爭力，使晶振廠家高頻石英晶振的研發及生產領先于國內其它公司。貼片音叉型石英晶體,32.768兩腳K級晶振,ECX-34S晶振

貼片音叉型石英晶體,32.768兩腳K級晶振,ECX-34S晶振

ECS晶振	單位	ECX-34S晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-55°C~+125°C	裸存
工作溫度	T_use	-40°C~+125°C	標準溫度
激勵功率	DL	0.1~1.0μW Max.	推薦:0.1~1.0μW
頻率公差	f_— l	±20 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.zrwej.cn/
頻率溫度特征	f_tem	±50× 10-6/-20°C~+70°C	超出標準的規格請聯系我們.
負載電容	CL	12.5pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-20°C~+70°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

貼片音叉型石英晶體,32.768兩腳K級晶振,ECX-34S晶振

超聲波清洗:（1）使用AT-切割晶體和表面面濾波器波（SAW）/聲表面諧振器的產品,可以通過超聲波進行清洗。但是,在某些條件下, 晶振特性可能會受到影響,而且內部線路可能受到損壞。確保已事先檢查系統的適用性。（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶振可能受到破壞。（3）請勿清洗開啟式晶振產品（4）對于可清洗晶振產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等。（5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響產品的可靠性和質量。請清理殘余的助焊劑并烘干PCB。ECS晶體,貼片晶振,ECX-34S晶振,進口無源晶振
10.操作:請勿用鑷子或任何堅硬的工具,夾具直接接觸IC的表面。11.使用環境（溫度和濕度）:請在規定的溫度范圍內使用石英貼片晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下,會由于凝露引起故障。請避免凝露的產生。晶振/石英晶體諧振器:激勵功率:在晶振上施加過多驅動力,會導致產品特性受到損害或破壞。電路設計必須能夠維持適當的激勵功率 ,負極電阻:除非石英晶體振蕩器回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加。

晶振產品使用每種產品時,請在無源進口晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。貼片音叉型石英晶體,32.768兩腳K級晶振,ECX-34S晶振

貼片音叉型石英晶體,32.768兩腳K級晶振,ECX-34S晶振

振蕩補償:除非在3215無源貼片晶振振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。ECS晶體,貼片晶振,ECX-34S晶振,進口無源晶振

貼片音叉型石英晶體,32.768兩腳K級晶振,ECX-34S晶振

測試條件:(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量頻率時，探頭阻抗將高于 1MΩ。當波形經過32.768K進口諧振器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.

貼片音叉型石英晶體,32.768兩腳K級晶振,ECX-34S晶振

晶體諧振腔的形式模式，但泛音振蕩或基波。振蕩開始代替。在鐘用貼片式表晶基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。
適當的控制電阻值（RD）取決于諧振器的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。?幾K?。32.768K石英晶體（kHz頻段）的參考值在100 K?幾K?范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
