京瓷晶振CX3225SB,CX3225SB16000D0GZJC1石英諧振器
頻率：16MHZ
尺寸：3.2*2.5mm
京瓷晶振CX3225SB,CX3225SB16000D0GZJC1石英諧振器,Kyocera晶振,無源晶振,SMD晶振,石英水晶振動子,石英貼片晶振,石英晶體,型號CX3225SB,編碼CX3225SB16000D0GZJC1是一款金屬面貼片型的音叉晶振,尺寸為3225mm.頻率為16MHZ,工作溫度-25°C~85°C,具備良好的穩定性能,適合用于數字家電,普通民用設備,汽車電子,移動通信、藍牙,無線局域網等領域.小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,CX3225SB14745H0KPQCC產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求。京瓷晶振CX3225SB,CX3225SB16000D0GZJC1石英諧振器
CX3225SB16000D0GZJC1晶振 參數表
|
京瓷晶振 |
單位 |
CX3225SB晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
16MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C~+150°C |
裸存 |
|
工作溫度 |
T_use |
-25°C~+85°C |
標準溫度 |
|
激勵功率 |
DL |
10μW Max. |
推薦:10μW~100μW |
|
頻率公差 |
f_— l |
±50× 10-6 (標準) |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±15× 10-6/-30°C~+85°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
8pF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-30°C~+85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |

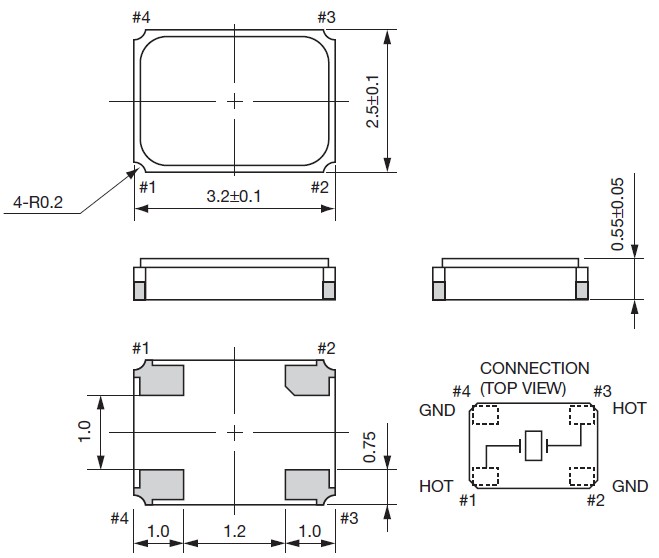

京瓷晶振CX3225SB,CX3225SB16000D0GZJC1石英諧振器 尺寸圖
CX3225SB16000D0GZJC1晶振 使用注意事項
耐焊性
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。京瓷晶振CX3225SB,CX3225SB16000D0GZJC1石英諧振器
PCB設計指導:
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項:
(1) 在更高或更低溫度或高濕度環境下長時間保存金屬面晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。京瓷晶振CX3225SB,CX3225SB16000D0GZJC1石英諧振器
| 京瓷晶振 原廠編碼 | Manufacturer廠家 | Series型號 | Type 系列 | Frequency |
| CX3225SB16000D0GZJC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 16MHz |
| CX3225SB16000D0GZJC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 16MHz |
| CX3225SB16000D0GZJC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 16MHz |
| CX3225SB12000D0GZJC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 12MHz |
| CX3225SB12000D0GZJC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 12MHz |
| CX3225SB12000D0GZJC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 12MHz |
| CX3225SB14745H0KPQCC | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 14.745MHz |
| CX3225SB14745H0KPQCC | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 14.745MHz |
| CX3225SB14745H0KPQCC | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 14.745MHz |
| CX3225SB12000H0PSTC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 12MHz |
| CX3225SB12000H0PSTC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 12MHz |
| CX3225SB12000H0PSTC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 12MHz |
| CX3225SB16000H0PSTC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 16MHz |
| CX3225SB16000H0PSTC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 16MHz |
| CX3225SB16000H0PSTC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 16MHz |
| CX3225SB24000H0PSTC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 24MHz |
| CX3225SB24000H0PSTC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 24MHz |
| CX3225SB24000H0PSTC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 24MHz |
| CX3225SB32000D0PSTC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 32MHz |
| CX3225SB32000D0PSTC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 32MHz |
| CX3225SB32000D0PSTC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 32MHz |
