ECS晶振,石英晶振,CSM-7X-3L晶振
頻率：3.57M~70MHZ

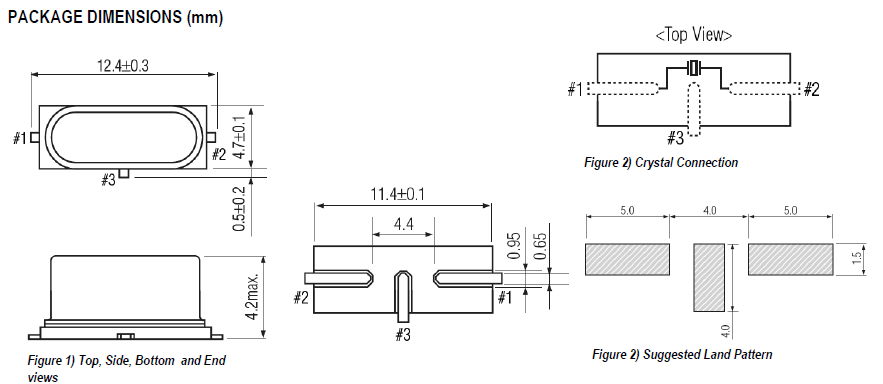

尺寸：12.4x4.7mm
ECS晶振,石英晶振,CSM-7X-3L晶振,我們的全球支持工作力超過225家制造工廠，物流中心位于香港之內;韓國首爾;.煙臺，中國，當然還有美國我們?nèi)蚴杖氩粓笠膊簧鲜校捎谄渌饺撕蛯Ｓ兴袡酄顟B(tài)。
我們致力于以對社會和環境負責任的方式行事，并為我們當?shù)睾腿蛏鐓^(qū)的細心周到的鄰居。
自1980年成立，在國際范圍內開展業務已近35年，自成立以來超過3.0億頻率控制元件的傳遞。ECS石英晶振公司國際公司作為其唯一的使命，致力于提供最先進的創新頻率提供給世界的控制技術。我們的目標是建立客戶的需求和我們導致解決方案，使電子世界變得更美好的先進產品之間的橋梁。
普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.
|
ECS晶振 |
單位 |
CSM-7X-3L晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
3.57M~70MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C ～ +85°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
7pF ～ ∞ |
不同負載要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近石英振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
進口晶體振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致有源晶體無法產生振蕩和/或非正常工作。
晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業，但如果是超過規格以上的高溫，則頻率有可能發生較大的變化，因此請避免不 必要的高溫度。
有關SMDk晶振產品的回流焊焊接溫度描述，請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”。
清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個石英晶體產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。
由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。
若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。
撞擊
雖然石英晶體諧振器產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。ECS晶振,石英晶振,CSM-7X-3L晶振
1. 驅動能力
驅動能力說明振蕩晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2?Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。
2. 振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。
3. 負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
頻率和負載電容特征圖器
振蕩回路參數設置參考
