CITIZEN晶振,無源晶振,CM309E晶振

頻率：4M~64MHZ

尺寸：9.4x5.0mm

貼片石英晶體諧振器,又簡稱為排帶包裝,這是這產品采用排帶盤式包裝,使產品在焊接時能采用SMT自動貼片機高速的焊接,大大節約人工,提高工作效率.此款SMD晶體并且可以承受回流焊接的高溫,波峰焊接,回流焊接等。

訂購熱線：0755-27837162

晶振技術參數點擊下載

CITIZEN

CITIZEN晶振,32.768K貼片晶振,CM309E晶振,西鐵城在音叉水晶表晶振動子（石英晶振）這一領域也是遙遙領先的，與日本元器件品牌愛普生晶振，日本精工晶振seiko,日本大真空KDS晶振,日本村田陶瓷晶振murata,并稱世界日產五大品牌。對于西鐵城晶振動子,其要求相比其他各大品牌，工藝也是非常之嚴格，工藝上除清洗、被銀、點膠、微調、中測、封焊、檢漏、老化、測試、打標、編帶、包裝等步驟外,選用的設備儀器其優點有先進性、功能性、適應性和經濟性,西鐵城推出3款適合時鐘上用的音叉表晶,CFS-308晶振,CFS-206晶振,CFS-145晶振。

西鐵城晶振創立于1959年7月28日，當時注冊資金高達17億多,所做產品涉及領域較廣,自動車部品,石英晶振,貼片晶振,石英晶體振蕩器及水晶片,映像用電子機器,液晶顯示器,光通信用部品,工業機械裝置,精密計測機械,小型精密金屬加工部件等。

JLX-1

RB-1

貼片石英晶體諧振器,又簡稱為排帶包裝,這是這產品采用排帶盤式包裝,使產品在焊接時能采用SMT自動貼片機高速的焊接,大大節約人工,提高工作效率.32.768KHz千赫子時鐘晶體,其本身主要應用在時鐘控制產品,或者是控制模塊,主要給時鐘芯片提供一個基準信號,其主要各項功能還得看應用何種產品.本產品具有小型,薄型,輕型的貼片晶振表面型音叉式石英晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.

JLX-2

RB-2

西鐵城晶振	單位	CM309E晶振	石英晶振基本條件
標準頻率	f_nom	4M~64MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.zrwej.cn/
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	7pF ～ ∞	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

JLX-3

RB-3

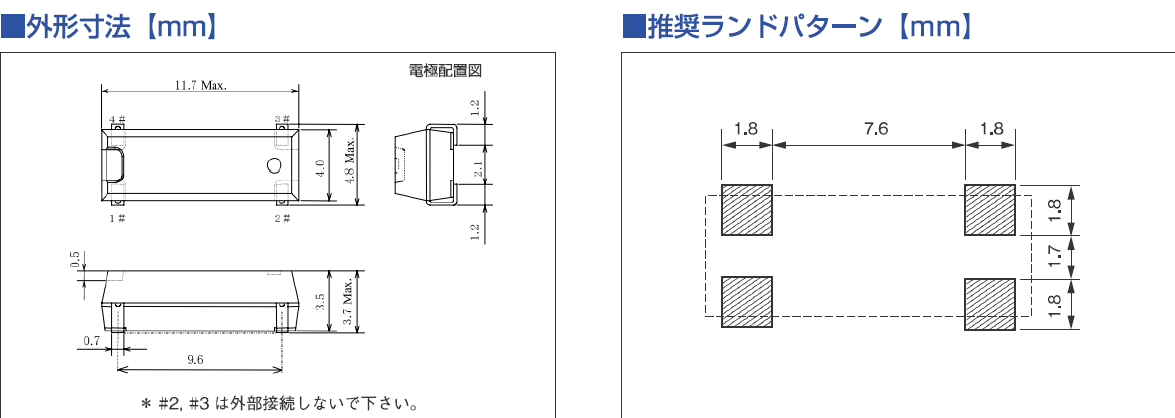

CM309E

JLX-4

RB-4

1.機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

2.PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏. CITIZEN晶振,32.768K貼片晶振,CM309E晶振
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.
