TXC晶振,有源晶振,7X晶振,7X20005001晶振

頻率：20.000MHz

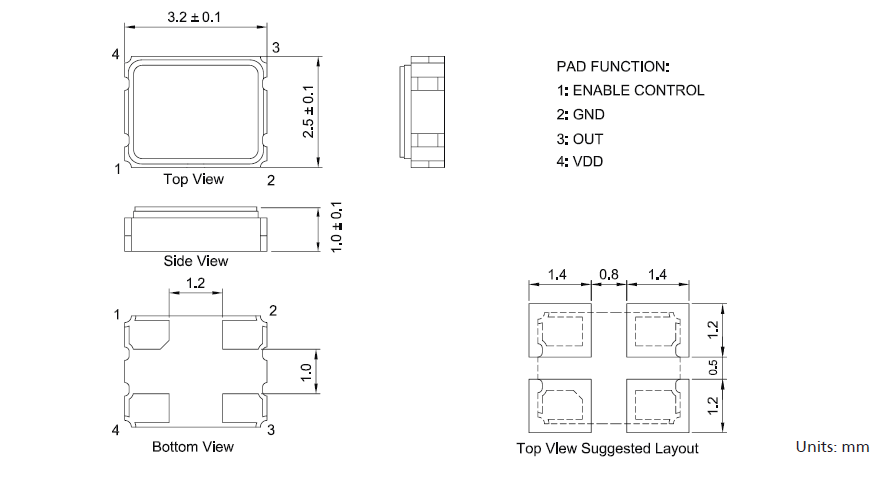

尺寸：3.2*2.5*1.0mm

貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：0755-27837162

晶振技術參數點擊下載

自1983年成立以來，始終致力于石英晶體相關諧振器(Crystal)、振蕩器(Oscillator) ，32.768K晶振,溫補晶振,石英晶體振蕩器等頻率組件之研發、設計、生產與銷售，并因應市場應用與需求，透過自主核心技術，成功開發出各式感測組件(Sensor)，產品可廣泛使用于行動通訊、穿戴式裝置、物聯網、服務器儲存設備、車用、電信、醫療…等市場。TXC晶振目前專業從事這些類別的產品：晶體（32.768kHz，基本兆赫，高精度的兆赫，汽車級）
TXC晶振以人為本，因此公司竭力維護員工的福利以及創造更和諧有趣，并同時兼具挑戰性的工作環境，藉此以吸引并留任優秀人才。對于同仁的關心，我們期許大家都能主動進行，凡事將心比心，以同理心的思維模式，面對環境以及工作的各項要求以及變動。既以客戶為主，公司的所有作為也必須與客戶的需求息息相關。因此，對于所交付的任務以及所承接的責任，同仁需有使命必達的決心與毅力。TXC晶振,有源晶振,7X晶振,7X20005001晶振

TXC晶振,有源晶振,7X晶振,7X20005001晶振.接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
石英晶振曲率半徑加工技術：SMD晶振晶片在球筒倒邊加工時應用到的加工技術，主要是研究滿足不同曲率半徑石英晶振晶片設計可使用的方法。如：1、是指球面加工曲率半徑的工藝設計（ a、球面的余弦磨量； b、球面的均勻磨量；c、球面加工曲率半徑的配合）2、在加工時球面測量標準的設計原則（曲率半徑公式的計算）。

TXC晶振	標示	7X晶振	晶振基本信息對照表
標準范圍	f0	1.000MHz～106.250MHz
電源電圧	Vcc	＋1.8V、＋2.5V、＋3.3V
輸出電流	Icc	3.5 mA max.	Vcc=3.3V
頻率負載	L_CMOS	15pF	CMOS 出力
標準頻率偏差	f_tol	±25×10-6 max.	初期偏差、周波數溫度特性、電源、負荷変動特性、経時変化(1年、＋25℃時)
輸出電壓	V	VOH:Vcc×90% min.VOL:Vcc×10% max.
對稱	SYM	40%～60%	50% Vcc
標準時間	tr/tf	12 ns max.(1.8～80MHz)	10%Vcc～90%、L_CMOS=15pF

TXC品牌7X20005001晶振系列原廠編碼表：

原廠代碼	品牌	型號	類型	頻率	工作溫度	尺寸	高度
7X02570001	TXC CORPORATION	7X	XO (Standard)	2.5MHz	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.040" (1.02mm)
7X04000018	TXC CORPORATION	7X	XO (Standard)	4MHz	-10°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.040" (1.02mm)
7X13000044	TXC CORPORATION	7X	XO (Standard)	13MHz	-20°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.040" (1.02mm)
7X18400002	TXC CORPORATION	7X	XO (Standard)	18.432MHz	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.040" (1.02mm)
7X19273001	TXC CORPORATION	7X	XO (Standard)	19.2MHz	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.040" (1.02mm)
7X20005001	TXC CORPORATION	7X	XO (Standard)	20MHz	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.040" (1.02mm)
7X20080001	TXC CORPORATION	7X	XO (Standard)	20MHz	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.040" (1.02mm)
7X24000005	TXC CORPORATION	7X	XO (Standard)	24MHz	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.040" (1.02mm)

TXC 7X 3225 CMOS

TXC品牌7X晶振同級別型號圖：

7CFM

安裝表面貼裝晶體時鐘振蕩器
（1）安裝電路板后溫度快速變化
當安裝板的材料為表面安裝時進口有源晶振封裝膨脹系數不同于陶瓷的膨脹系數材料，焊接的圓角部分可能會破裂，如果受到影響長時間反復發生極端溫度變化。你在這樣的條件下，建議情況是這樣的事先檢查過。
（2）通過自動安裝進行沖擊
當晶體時鐘振蕩器被吸附或吸入時自動安裝或超過的沖擊過程安裝振蕩器時會發生指定值板，振蕩器的特性會改變或惡化。
（3）板彎曲應力
將TXC有源石英晶體焊接到印刷后板，彎曲板可能會導致焊接部分剝落關閉或振蕩器封裝由于機械應力而破裂。
抗跌落沖擊力
本目錄中的產品設計得非常高抗自由落體沖擊（最多三次）。但是，如果錯誤地將產品從桌子等處丟棄，為確保最佳性能，建議您使用再次測量產品的性能或您要求我們再次測量它。
靜電
本目錄中的產品使用CMOS IC作為其有源產品元素。因此，在一個環境中處理產品對抗靜電的措施拍攝。
耐高溫
關于耐高溫性，使用貼片型時鐘晶體振蕩器時在溫度為+ 125°C的極端環境中超過24小時，產品的所有特點無法保證。要特別注意存放產品在正確的溫度范圍內。

測試條件:(1) 臺灣有源晶振電源電壓超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2) 其他? 輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3) 其他 CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）TXC晶振,有源晶振,7X晶振,7X20005001晶振

負載電容:如果石英晶體振蕩器振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。

振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。在案例（kHz頻段），需要連接一個電阻10米或更?。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。

適當的控制電阻值（RD）取決于振蕩器的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。音叉式諧振器（kHz頻段）的參考值在100 K。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍-33pF左右，僅供參考。
