石英晶振,假貼片晶振,49SMD晶振

頻率：3.500MHz~80.000MHz

尺寸：12.3*4.7mm

普通貼片石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢.

訂購熱線：0755-27837162

金洛鑫電子的石英晶體諧振器常用體積應用到消費類,以及家用電器,電子玩具的常用體積有以下幾種比較常用HC49/S,HC49/SMD,5*7mm,6*3.5mm,3.2*2.5mm體積大小的貼片晶振的行業標準,這些基本是通用體積,產品采用正常的接縫密封可靠的方法.電子元件是專業型的產品,技術含量較高,然而金洛鑫電子,作為一家專業生產石英晶振的企業,對于所有生產的每一粒晶振都會經過每道工序嚴格的賽選,檢測,跌落,老化,在最后出廠全部檢測等多道工序,確保出廠產品達到%100合格.
深圳市金洛鑫電子有限公司主要生產系列晶振:壓電陶瓷濾波器，諧振器，鑒頻器，陷波器，聲表面諧振器，聲表面濾波器，晶體諧振器，振蕩器等晶振。其中壓控晶振,溫補晶振,恒溫晶振,等產品品質高精度。公司擁有從日本，韓國，美國引進的先進生產，檢測設備全系列電腦全自動檢測儀，生產全過程在凈化環境下完成。
JLX-1

石英晶振,假貼片晶振,49SMD晶振.普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.
石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術，最終使晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英貼片晶振的等效電阻等更接近理論值，使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。無源插件石英晶體,攝像頭晶振,49SMD晶振

JLX-2

RB-2

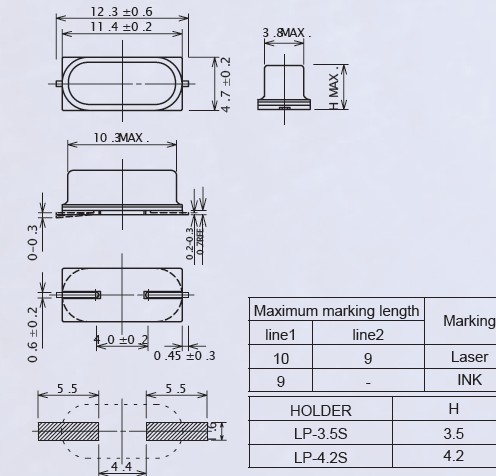

石英晶振	標示	49SMD晶振	基本信息對照表
crystal標準頻率	f_nom	3.500MHz~80.000MHz	標準頻率
儲存溫度	T_stg	-40°C~+90°C	裸存
工作溫度	T_use	-10°C~+70°C	晶振標準溫度
激勵功率	DL	10（100）μW Max.	推薦:10μW ～ 100μW
頻率公差	f_— l	±30~±50× 10-6 (標準)	+25°C 對于超出標準的規格說明
頻率溫度特征	f_tem	±30× 10-6/-30°C ~+85°C	超出標準的規格請聯系金洛鑫電子.
負載電容	CL	series,10pF,12pF,16pF	超出標準說明,請聯系金洛鑫電子.
串聯電阻（ESR）	R1	如下表所示	-40°C ~+85°C, DL = 100μW
頻率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

49SSMD

JLX-4

RB-4

清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個石英晶體諧振器產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。
由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。無源插件石英晶體,攝像頭晶振,49SMD晶振
撞擊
雖然無源晶振產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。
裝載
＜SMD產品＞
SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。基于超聲波焊接的貼裝以及加工會使得SMD晶體產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使用。
＜引線類型產品＞
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。石英晶振,假貼片晶振,49SMD晶振
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化。請在沒有直射陽光，不發生結露的場所保管。

JLX-5

RB-5

振蕩電路的檢查方法
振蕩頻率測量
必須盡可能地測量安裝在電路上的大體積貼片晶振的振蕩頻率的真實值，
使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,
我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。
有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最
精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。
接觸振蕩電路。石英晶振,假貼片晶振,49SMD晶振
探針不影響圖2，因為緩沖器的輸出是通過輸入振蕩電路的輸出來測量的。
逆變器進入下一階段。
探針不影響圖3，因為在IC上測量緩沖器輸出（1/1、1/2等）。
圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。
輸出點之間的電容（3 pF以下XTAL終端IC）和探針。
然而，應該注意到，使用這種方法無源49SMD晶振輸出波形較小，測量不能依賴于
即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。
