CITIZEN晶振,32.768K貼片晶振,CM309E晶振,西鐵城在音叉水晶表晶振動子（石英晶振）這一領域也是遙遙領先的，與日本元器件品牌愛普生晶振，日本精工晶振seiko,日本大真空KDS晶振,日本村田陶瓷晶振murata,并稱世界日產五大品牌。對于西鐵城晶振動子,其要求相比其他各大品牌，工藝也是非常之嚴格，工藝上除清洗、被銀、點膠、微調、中測、封焊、檢漏、老化、測試、打標、編帶、包裝等步驟外,選用的設備儀器其優點有先進性、功能性、適應性和經濟性,西鐵城推出3款適合時鐘上用的音叉表晶,CFS-308晶振,CFS-206晶振,CFS-145晶振。

西鐵城晶振創立于1959年7月28日，當時注冊資金高達17億多,所做產品涉及領域較廣,自動車部品,石英晶振,貼片晶振,石英晶體振蕩器及水晶片,映像用電子機器,液晶顯示器,光通信用部品,工業機械裝置,精密計測機械,小型精密金屬加工部件等。

貼片石英晶體諧振器,又簡稱為排帶包裝,這是這產品采用排帶盤式包裝,使產品在焊接時能采用SMT自動貼片機高速的焊接,大大節約人工,提高工作效率.32.768KHz千赫子時鐘晶體,其本身主要應用在時鐘控制產品,或者是控制模塊,主要給時鐘芯片提供一個基準信號,其主要各項功能還得看應用何種產品.本產品具有小型,薄型,輕型的貼片晶振表面型音叉式石英晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.

1.機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

2.PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

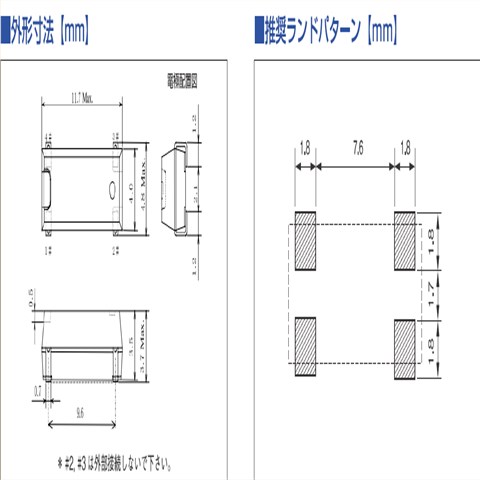

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏. CITIZEN晶振,32.768K貼片晶振,CM309E晶振
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.

(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.

設計振蕩回路的注意事項

1. 驅動能力

驅動能力說明振蕩晶體單元所需電功率，其計算公式如下：

驅動能力 (P) = i2?Re

其中i表示經過晶體單元的電流，

Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2. 振蕩補償

除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。

3. 負載電容

如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。

其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

振蕩回路參數設置參考
