Micro Crystal推出的新型RV-3032-C7是一款高性能溫度補償實時時鐘模塊，帶I C接口，該模塊以超低電流消耗在整個工業溫度范圍內提供世界上最好的時間精度。這款高性能超緊湊型RTC模塊具有定制IC和集成石英晶體諧振器，樹立了最小尺寸(uSOP-8封裝尺寸的一半，無需額外的外部元件)，最佳精確度(在-40至85°C的工作溫度下為0.26秒/天)，超低電流消耗(160 nA計時模式)，獨一無二電源管理功能.

RV-3032-C7非常適合需要持續計時功能的應用，符合嚴格的時間時鐘精度、寬溫度范圍和長電池壽命。它的設計考慮了智能計量和其他類似的工業或消費應用，如可穿戴設備和物聯網。

由于其極低的功耗和電源管理特性，包括寬電源電壓范圍(1.2至5.5 V)、自動備用開關、多功能電荷泵和可編程涓流充電器，該器件可以與小尺寸、低容量、可充電電池或低成本紐扣電池電源單元耦合。這減小了最終產品的總體尺寸和制造成本，同時優化了電池的壽命。

“新的RV-3032-C7實時時鐘模塊包括我們最先進的石英數字溫補晶體振蕩器，是Micro Crystal產品線中最具創新性的基準設定設備。RV-3032-C7在跨溫度精度、低功耗和最小尺寸封裝方面樹立了新的世界標準。設計團隊運用其40年的頻率控制專業知識，開發了一款令人印象深刻的器件，在該器件中，客戶的需求得到了識別、全面分析和定義，從而開發和生產出這款同類最佳的器件。Micro Crystal AG首席執行官Hans-Rudolf Gottier表示:“除了所有標準RTC功能之外，它還包括多種額外功能，如通過密碼進行數據保護和MHz輸出頻率，這是市場上首次在如此微小的設備中實現這一功能”。

“RV-3032-C7 RTC針對與精度、電源、尺寸和電池壽命相關的關鍵設計限制提供解決方案，無疑將幫助工程師開發下一代智能產品。Micro Crystal AG應用工程主管Roland Haeni表示，可編程高頻時鐘輸出可用于驅動中央MCU，高分辨率溫度計用于精確的熱補償，并允許設置具有中斷功能的溫度閾值警報，這將支持眾多獨特的新應用。

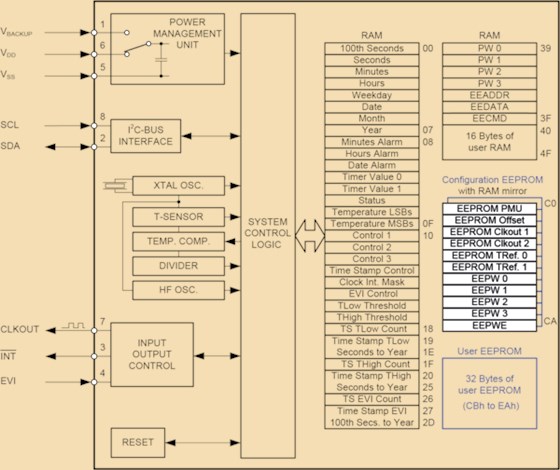

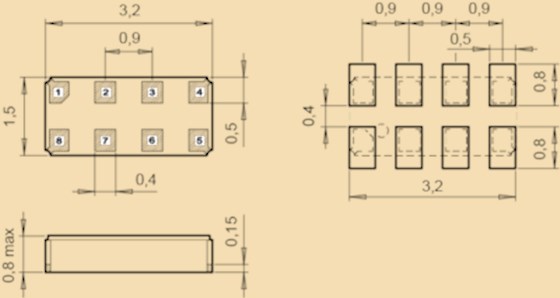

該器件采用緊湊型可回流焊接雙扁平無引線陶瓷封裝進行氣密密封，尺寸為3.2 x 1.5 x 0.8 mm，符合RoHS/無鉛標準并通過AEC-Q200認證，有利于新設計的引入。除了標準實時時鐘(RTC)功能，如日歷(百分之一秒到閏年)、定時器和鬧鐘，它還包括一個精確的高分辨率溫度傳感器利用可編程溫度窗口檢測中斷，智能電源管理功能和用戶EEPROM & RAM。帶有時間戳和可編程密碼的外部事件檢測中斷提供防范欺詐和黑客的安全解決方案。

RV-3032-C7特征

性能

• 工廠校準的溫度補償:-40至+105°C
• 高時間精度:
  • 1.5 ppm (0至+50°C)
  • 2.5 ppm (-40至+85°C)
  • 20 ppm (+85至+105°C)
• 超低功耗:3 V和25°C時為160 nA
• 寬計時電壓范圍:1.3 V至5.5 V

動力管理

• 具有中斷功能的自動備份切換
• 帶多功能電荷泵的涓流充電器允許:VBACK ≥ VDD ，使用1.75 V TDK CeraCharge
• 帶中斷的電源電壓下降檢測(1.3 V)

篡改檢測/欺詐保護

• 帶中斷的帶時間戳的外部事件輸入檢測
• 防止黑客入侵的可編程密碼保護
• 配置EEPROM

溫度監控

• 12位溫度傳感器:精度:1°C(典型值)，分辨率:(0.0625°C/步)
• 帶中斷的帶時間戳和可編程溫度窗口檢測

標準中斷

• 內部上電復位
• 周期性倒計時定時器
• 定期時間更新(秒、分鐘)
• 日期、小時和分鐘鬧鈴

時間和頻率函數

• 第100秒，秒，分鐘，小時，日期，月，年和工作日
• 自動閏年校正
• 可編程EEPROM老化補償
• 外設的可編程時鐘輸出:
  • 晶體模式:32.768KHz、1024Hz、64Hz、1Hz
  • 高頻時鐘模式:8192 Hz → 52 MHz，步進為8192 Hz，保證輸出信號完整性

存儲容量

• 16字節的用戶RAM
• 32字節用戶EEPROM

通信接口

• 400 kHz集成電路總線接口

可靠性/認證

• 100%無鉛，符合RoHS標準
• 提供符合AEC-Q200的汽車認證
