當前位置：首頁 » 貼片晶振 » ILSI晶振 » ILSI晶振,貼片晶振,IL3X晶振,石英貼片晶振

prevnext

ILSI晶振,貼片晶振,IL3X晶振,石英貼片晶振

頻率：32.768KHZ

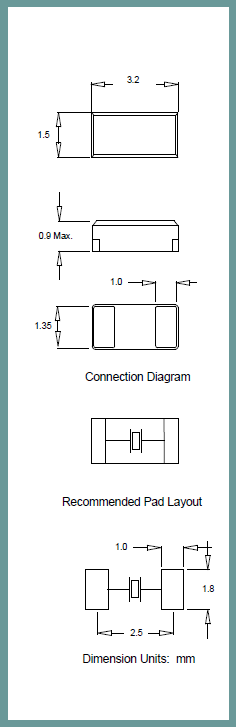

尺寸：3.2*1.5mm

貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

訂購熱線：0755-27837162

2013年，ILSI收購了MMD Monitor / Quartztek。MMD Monitor / Quartztek的收購使我們現有的進口晶振頻率控制打印位置和活躍的客戶群翻了一番。ILSI收購MMD的行為不會中斷我們的客戶供應鏈。ILSI現在在加利福尼亞州南部的MMD Monitor Monitor / Quartztek所在地的銷售水平顯著提高，因此2013年需要開設兩個新的區域銷售辦事處，負責處理洛杉磯，加利福尼亞州，加利福尼亞州奧蘭治縣和加利福尼亞州圣地亞哥的地區。
ILSI和MMD Monitor / Quartztek品牌作為ILSI-MMD Inc.基礎設施下的品牌實體進行了積極的營銷和銷售。通過3.2*1.5晶振增長和收購帶來的銷量增加需要重新調整我們的銷售渠道，以更好地管理我們的全球客戶群。ILSI-MMD Inc.銷售渠道由全球24個地區代表組成，覆蓋50個美國，加拿大西部和東部，墨西哥，亞洲，英國，波蘭，德國，法國，意大利，奧地利和南美洲中的45個。銷售渠道還受到由多國一級分銷商，地區分銷，美國分類目錄和歐洲分類目錄組成的分銷基礎設施的支持; 共有8家專營分銷渠道合作伙伴。32.768K石英晶振,3215音叉型晶振,IL3X晶振

ILSI晶振,貼片晶振,IL3X晶振,石英貼片晶振,32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.
石英晶振的切割設計：用不同角度對晶振的石英晶棒進行切割，可獲得不同特性的石英晶片，通常我們把晶振的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型。不同切型的石英晶片，因其彈性性質，壓電性質，溫度性質不同，其電特性也各異，石英晶振目前主要使用的有 AT 切、BT 切。其它切型還有 CT、DT、GT、NT 等。32.768K石英晶振,3215音叉型晶振,IL3X晶振

ILSI晶振	單位	IL3X晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-40°C~+85°C	裸存
工作溫度	T_use	-40°C~+85°C	標準溫度
激勵功率	DL	1μW Max.	推薦:1μW
頻率公差	f_— l	±20× 10-6	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.zrwej.cn/
頻率溫度特征	f_tem	-0.034× 10-6/-30°C~+85°C	超出標準的規格請聯系我們.
負載電容	CL	12.5PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
頻率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

32.768K石英晶振,3215音叉型晶振,IL3X晶振

耐焊性：將無源石英晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。ILSI晶振,貼片晶振,IL3X晶振,石英貼片晶振
晶振產品使用每種產品時,請在石英進口晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。
機械振動的影響:當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管音叉晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。32.768K石英晶振,3215音叉型晶振,IL3X晶振

32.768K石英晶振,3215音叉型晶振,IL3X晶振

晶體諧振腔的形式模式，但泛音振蕩或基波。振蕩開始代替。在耐沖擊性能無源晶振基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。K?-?幾十K。在的案例（kHz頻段），需要連接一個電阻10米或更?。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。ILSI晶振,貼片晶振,IL3X晶振,石英貼片晶振
適當的控制電阻值（RD）取決于的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過3215無源貼片晶振測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。

32.768K石英晶振,3215音叉型晶振,IL3X晶振

振蕩補償:除非在輕型3215時鐘諧振器振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。

32.768K石英晶振,3215音叉型晶振,IL3X晶振

測試條件:(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量3215封裝32.768KHZ晶振頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.32.768K石英晶振,3215音叉型晶振,IL3X晶振
