FOX晶振HC49SDLF,FOXSDLF/250F-20無源晶體
頻率：25MHZ
尺寸：11.7*5.0mm
石英晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.
FOX晶振HC49SDLF,FOXSDLF/250F-20無源晶體,福克斯晶振,無源諧振器,無源晶振,SMD晶振,音叉晶體,型號HC49SDLF,編碼FOXSDLF/250F-20是一款金屬貼片型的SMD晶體,尺寸為11.7*5.0mm,頻率為25MHZ,采用高超的生產技術制作而成,并符合國家認證要求,具備高質量高性能的特點,適合用于智能家居,通信設備,無線網絡等領域.
FOXSDLF/200-20晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.FOX晶振HC49SDLF,FOXSDLF/250F-20無源晶體
FOXSDLF/250F-20晶振 參數表
|
FOX晶振 |
單位 |
HC49SDLF晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
25MHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C~+125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C~+85°C |
標準溫度 |
|
激勵功率 |
DL |
0.5mW (100µW Typical) |
推薦:100μW |
|
頻率公差 |
f_— l |
±20 × 10-6 (標準) |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±50 × 10-6/-20°C~+70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
7pF |
不同負載要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
/ |
-20°C~+70°C, DL = 100μW |
|
頻率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |

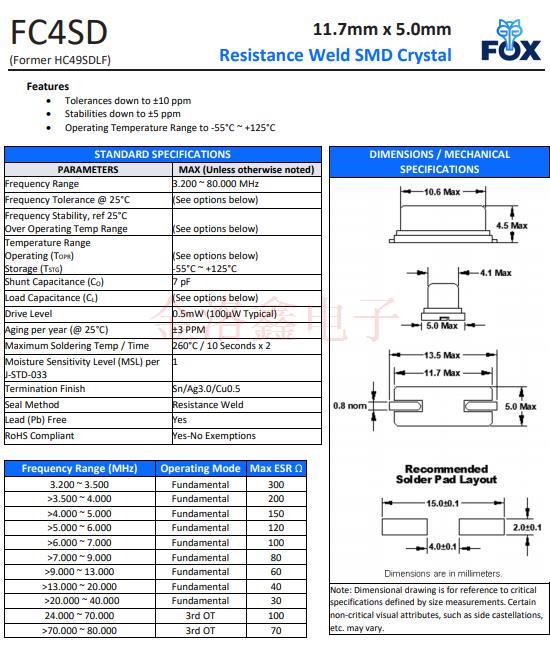

FOX晶振HC49SDLF,FOXSDLF/250F-20無源晶體 尺寸圖
FOXSDLF/250F-20晶振 使用注意事項
耐焊性
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。FOX晶振HC49SDLF,FOXSDLF/250F-20無源晶體
PCB設計指導:
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于無源晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項:
(1) 在更高或更低溫度或高濕度環境下長時間保存金屬面晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些貼片晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。FOX晶振HC49SDLF,FOXSDLF/250F-20無源晶體
| Manufacturer Part Number原廠編碼 | Manufacturer廠家 | Series型號 | Type 系列 | Frequency | Frequency Stability頻率穩定度 |
| FOXSDLF/120-20 | FOX晶振 | HC49SDLF | MHz Crystal | 12MHz | ±50ppm |
| FOXSDLF/120-20 | FOX晶振 | HC49SDLF | MHz Crystal | 12MHz | ±50ppm |
| FOXSDLF/120-20 | FOX晶振 | HC49SDLF | MHz Crystal | 12MHz | ±50ppm |
| FOXSDLF/0368-20 | FOX晶振 | HC49SDLF | MHz Crystal | 3.6864MHz | ±50ppm |
| FOXSDLF/0368-20 | FOX晶振 | HC49SDLF | MHz Crystal | 3.6864MHz | ±50ppm |
| FOXSDLF/0368-20 | FOX晶振 | HC49SDLF | MHz Crystal | 3.6864MHz | ±50ppm |
| FOXSDLF/115-20 | FOX晶振 | HC49SDLF | MHz Crystal | 11.0592MHz | ±50ppm |
| FOXSDLF/115-20 | FOX晶振 | HC49SDLF | MHz Crystal | 11.0592MHz | ±50ppm |
| FOXSDLF/115-20 | FOX晶振 | HC49SDLF | MHz Crystal | 11.0592MHz | ±50ppm |
| FOXSDLF/160-20 | FOX晶振 | HC49SDLF | MHz Crystal | 16MHz | ±50ppm |
| FOXSDLF/160-20 | FOX晶振 | HC49SDLF | MHz Crystal | 16MHz | ±50ppm |
| FOXSDLF/160-20 | FOX晶振 | HC49SDLF | MHz Crystal | 16MHz | ±50ppm |
| FOXSDLF/200-20 | FOX晶振 | HC49SDLF | MHz Crystal | 20MHz | ±50ppm |
| FOXSDLF/200-20 | FOX晶振 | HC49SDLF | MHz Crystal | 20MHz | ±50ppm |
| FOXSDLF/200-20 | FOX晶振 | HC49SDLF | MHz Crystal | 20MHz | ±50ppm |
| FOXSDLF/080-20 | FOX晶振 | HC49SDLF | MHz Crystal | 8MHz | ±50ppm |
| FOXSDLF/080-20 | FOX晶振 | HC49SDLF | MHz Crystal | 8MHz | ±50ppm |
| FOXSDLF/080-20 | FOX晶振49S貼片石英晶振 | HC49SDLF | MHz Crystal | 8MHz | ±50ppm |
| FOXSDLF/250F-20 | FOX晶振 | HC49SDLF | MHz Crystal | 25MHz | ±50ppm |
| FOXSDLF/250F-20 | FOX晶振 | HC49SDLF | MHz Crystal | 25MHz | ±50ppm |
| FOXSDLF/250F-20 | FOX晶振 | HC49SDLF | MHz Crystal | 25MHz | ±50ppm |
| FOXSDLF/147-20 | FOX晶振 | HC49SDLF | MHz Crystal | 14.7456MHz | ±50ppm |
| FOXSDLF/147-20 | FOX晶振 | HC49SDLF | MHz Crystal | 14.7456MHz | ±50ppm |
| FOXSDLF/147-20 | FOX晶振 | HC49SDLF | MHz Crystal | 14.7456MHz | ±50ppm |
| FOXSDLF/240F-20 | FOX晶振 | HC49SDLF | MHz Crystal | 24MHz | ±50ppm |
| FOXSDLF/240F-20 | FOX晶振 | HC49SDLF | MHz Crystal | 24MHz | ±50ppm |
| FOXSDLF/240F-20 | FOX晶振 | HC49SDLF | MHz Crystal | 24MHz | ±50ppm |
| FOXSDLF/080R-20/TR | FOX晶振 | HC49SDLF | MHz Crystal | 8MHz | ±50ppm |
| FOXSDLF/080R-20/TR | FOX晶振 | HC49SDLF | MHz Crystal | 8MHz | ±50ppm |
| FOXSDLF/080R-20/TR | FOX晶振 | HC49SDLF | MHz Crystal | 8MHz | ±50ppm |
| FOXSDLF/036S | FOX晶振 | HC49SDLF | MHz Crystal | 3.579545MHz | ±50ppm |
| FOXSDLF/036S | FOX晶振 | HC49SDLF | MHz Crystal | 3.579545MHz | ±50ppm |
| FOXSDLF/036S | FOX晶振 | HC49SDLF | MHz Crystal | 3.579545MHz | ±50ppm |
| FOXSDLF/120R-20/TR | FOX晶振 | HC49SDLF | MHz Crystal | 12MHz | ±50ppm |
| FOXSDLF/120R-20/TR | FOX晶振 | HC49SDLF | MHz Crystal | 12MHz | ±50ppm |
| FOXSDLF/120R-20/TR | FOX晶振 | HC49SDLF | MHz Crystal | 12MHz | ±50ppm |
