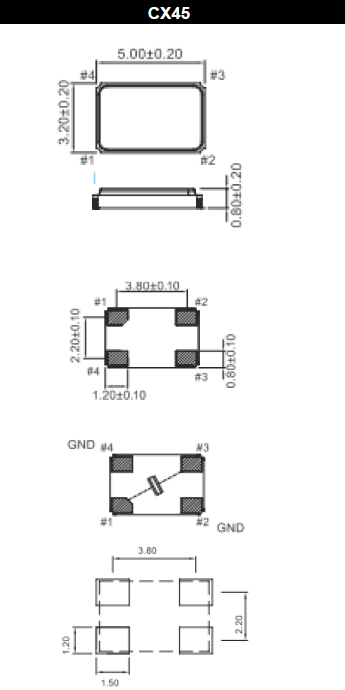

Cardinal晶振,貼片晶振,CX45晶振,石英貼片晶振

頻率：8~80MHZ

尺寸：5.0*3.2mm

小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27837162

Taitien成立于1976年，是晶振的原始制造商之一。在二十世紀九十年代初，Taitien成為VCXO主要供應商的主要電信公司。在接下來的幾年中，泰投投入大量資源用于研發，成為CMOS和LVPECL輸出的表面貼裝振蕩器的領先生產商之一。泰泰被認為是頻控產品的頂級制造商，為其全球客戶提供領先的解決方案。
此次收購的聯合產品將大大增強我們的可編程振蕩器功能，并使我們能夠提供更廣泛的無源晶振產品。我們將繼續提供Cardinal Components產品系列。業務將像往常一樣繼續使用相同的通信渠道。然而，最終的計劃，后勤和會計活動將重新部署在美國弗吉尼亞州夏洛特維爾的泰坦美國子公司Isotemp。金屬殼封裝貼片晶振,M級進口5032諧振器,CX45晶振

Cardinal晶振,貼片晶振,CX45晶振,石英貼片晶振,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
貼片晶振晶片邊緣處理技術：石英晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。金屬殼封裝貼片晶振,M級進口5032諧振器,CX45晶振

Cardinal晶振	單位	CX45晶振	石英晶振基本條件
標準頻率	f_nom	8~80MHZ	標準頻率
儲存溫度	T_stg	-55°C~+125°C	裸存
工作溫度	T_use	-0°C~+85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:100μW
頻率公差	f_— l	±10,30,50,100× 10-6	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.zrwej.cn/
頻率溫度特征	f_tem	±50× 10-6/-30°C~+85°C	超出標準的規格請聯系我們.
負載電容	CL	10~32PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
頻率老化	f_age	±5× 10-6/year Max.	+25°C,第一年

金屬殼封裝貼片晶振,M級進口5032諧振器,CX45晶振

這些晶振知識介紹是指，四腳貼片晶振在產品上線之后發生不良品或者沒反應的情況下，自檢辦法。石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作，請使用以下的清單找出可能存在的問題。請按照確定的因素和可能的解決方案的說明。我們從晶振使用輸出無信號開始尋找相關問題。Cardinal晶振,貼片晶振,CX45晶振,石英貼片晶振
我們可以先使用示波器或者頻率計數器來檢查石英晶體諧振器終端的兩個信號，如果沒有信號輸出，請按照步驟1-1到1-4步執行檢查。如果有從石英晶振（XOUT）的輸出端子的輸出信號，而是從在終端（辛）輸出沒有信號，請檢查石英晶振體以下step1-5到步驟1-6。

你可以先把晶體卸載下來并測試石英進口晶振的頻率和負載電容，看看他們是否能振動，也可以使用專業的石英晶體測試儀器來檢測。如果你沒法檢測你也可以將不良品發送給我公司，我們檢測分析之后告訴你結果。如果有下列情況發生，晶振不起振，首先你先查看你產品上使用的負載電容CL是否對，是否跟你的線路相匹配，或者是晶振的精度是否符合你的要求，或者你可以把產品發送回我公司分析。如果晶振頻率和負載電容跟要求相對應的話，我們將需要進行等效電路測試。比如等效電路測試如下：金屬殼封裝貼片晶振,M級進口5032諧振器,CX45晶振

金屬殼封裝貼片晶振,M級進口5032諧振器,CX45晶振

負載電容:如果振蕩電路中負載電容的不同，可能導致進口金屬面諧振器振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。Cardinal晶振,貼片晶振,CX45晶振,石英貼片晶振

金屬殼封裝貼片晶振,M級進口5032諧振器,CX45晶振

測試條件:(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量移動通訊終端晶振頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.

金屬殼封裝貼片晶振,M級進口5032諧振器,CX45晶振

振蕩頻率測量:必須盡可能地測量安裝在電路上的的振蕩頻率的真實值，使用5032貼片晶振正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。
接觸振蕩電路:探針不影響圖2，因為緩沖器的輸出是通過四腳貼片晶振輸入振蕩電路的輸出來測量的。逆變器進入下一階段。探針不影響圖3，因為在IC上測量緩沖器輸出（1/1、1/2等）。圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。輸出點之間的電容（3 pF以下XTAL終端IC）和探針。然而，應該注意到，使用這種方法輸出波形較小，測量不能依賴于即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。金屬殼封裝貼片晶振,M級進口5032諧振器,CX45晶振
