用于驅動兩個晶振負載的星形拓?fù)?/h1>

來源：金洛鑫 瀏覽：- 發布日期：2019-08-21 10:04:24【大 中 小】

分享到：

所謂的星形拓?fù)淦渲惺且环N結構,相當于一個轉接站,向各個節點傳送信息,因?yàn)橛形鍌€(gè)節點整體看起來像一顆五角星一樣,所以被叫做星形拓?fù)?/span>.在某些情況下,當石英晶體振蕩器的驅動器強度不足以驅動兩條傳輸線(輸出阻抗太高)時,可以使用啟動拓?fù)?/span>(圖11).Rt電阻網絡用作中間終端.Rt的值通常選擇為等于傳輸線阻抗的三分之一(Z0/3),因此當從任何節點觀察時,三個Rt電阻器的星形連接具有Z0/2的阻抗.具有Z0阻抗的兩條傳輸線的并聯連接具有Z0/2阻抗,因此當從點A(圖11)朝向負載看時,阻抗是Z0,其等于從源看的阻抗.A點的阻抗匹配,因此不會發生反射.

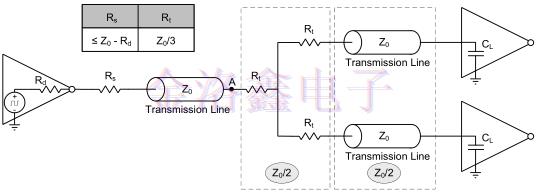

圖11:用于驅動兩個負載的星形拓?fù)?/span>

星型拓?fù)渫ǔＥc晶振負載終端一起使用.在那種情況下,從源極驅動器傳播的信號通過跡線分裂點而不反射回來,到達負載并且因?yàn)樨?fù)載阻抗匹配不會反射回源.負載看到一個良好的信號,沒有反射,但振幅非常低,這對許多時鐘接收器來說是不可接受的.如果沒有負載終端并且負載是高阻抗,則所有信號能量都反射回源.使用Rt網絡匹配中點處的阻抗,但是兩個反射信號同時返回,因此發生耦合.這使得很難在反射和耦合之間找到平衡并實現可接受的信號完整性.

在沒有負載端接的情況下,建議不要將此方法用于長度超過走線邊緣長度三分之一的傳輸線(參見公式1).例如,對于1ns的上升時間信號,星形段的長度不應超過2in.應使用IBIS模型對典型和拐角情況進行模擬,以確保沒有信號完整性問題.圖12顯示了具有短2-in的星形拓?fù)浣Y(jié)構的角點情況下的仿真結果.

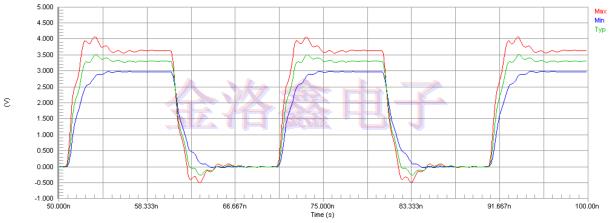

圖12:SiT8208貼片晶振使用星形拓?fù)潋?qū)動兩條傳輸線的角落(溫度,電源電壓和工藝)的Altium Designer仿真波形(在負載側)(圖11).走線阻抗-60Ω,走線段長度-2in.,標稱電源電壓-3.3V,Rs=10Ω,Rt=10Ω,CL=5pF.圖13和圖14顯示了模擬結果,說明了信號波形如何分別隨Rt和Rs變化.

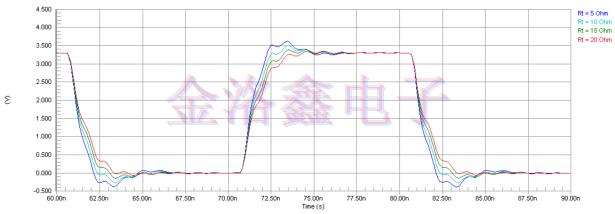

圖13:使用星形拓?fù)潋?qū)動兩條傳輸線的SiT8208的Rt值范圍的Altium Designer仿真波形(在負載側)(圖11).走線阻抗-60Ω,走線段長度-2英寸,電源電壓-3.3V,Rs=10Ω,CL=5pF.

圖14:使用星形拓?fù)潋?qū)動兩條傳輸線的SiT8208的Rs值范圍的Altium Designer仿真波形(在負載側)(圖11).走線阻抗-60Ω,走線段長度-2英寸,電源電壓-3.3V,Rt=10Ω,CL=5pF.

如果需要更長的走線并且增加信號上升/下降時間不是問題,則可以在Rs和傳輸線之間的源處使用附加電容器(Cs),從而創建具有時間常數的低通RC濾波器(Rs+Rd)·Cs.圖15說明了如何在源極使用15pF電容可以驅動5-in.段中的星形跟蹤拓?fù)浣Y(jié)構.請注意,示例星形拓?fù)渲械纳仙睾拖陆笛氐男螤畈贿m用于某些抖動敏感的應用.

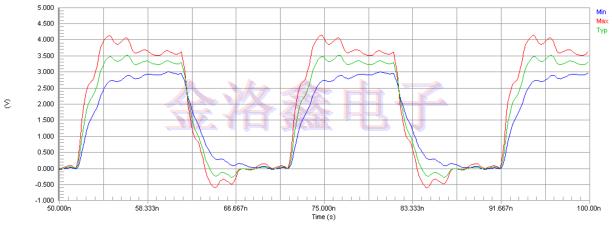

圖15:SiT8208跨過程角的Altium Designer仿真波形(在負載側)使用星形拓?fù)潋?qū)動兩條傳輸線(圖11).源處附加的15pF電容用于減慢信號邊沿.走線阻抗-60Ω,走線段長度-5英寸,電源電壓-3.3V,Rt=10Ω,CL=5pF.

使用源終端時的低通濾波器效果

信號源與源終端一起驅動傳輸線并將邊緣發送到傳輸線.在線的末端,負載看不到產生邊緣的驅動器,而是看到已經傳送邊緣的傳輸線.傳輸線用作遠端負載的驅動器,因此從負載開始,驅動阻抗等于線路阻抗.典型IC的時鐘輸入負載大部分是電容性的.驅動阻抗正在形成具有負載阻抗的低通濾波器,其看起來像一個簡單的RC濾波器.這種SAW濾波器的截止頻率為Z0CL.假設50Ω?jìng)鬏斁€形成一個轉角頻率為637MHz的低通濾波器.對于大多數應用,該濾波器的轉角頻率足夠高,不會導致信號衰減.但是,用戶必須密切監視負載電容,以確保角頻率保持在時鐘的工作范圍之上.
