全方位解讀大河TFX-05X諧振器系列的設計與性能
全方位解讀大河TFX-05X諧振器系列的設計與性能
很多人認為SMD晶體是不是越小越好?其實也并不是,適合自己產品的最重要,但不可否認的是,目前整個頻率元件行業都在往小型化,甚至是微小型化方向發展.臺灣,日本,美國等地的晶振制造商,近10年來一直在研發超小型的石英晶體和有源晶體產品,日本知名品牌大河晶振也不例外,甚至很早之前就開始了,目前River大河公司推出的最小的一顆晶體,是TFX-05X諧振器系列,它的尺寸只有1.2mm×1.0mm×0.35mm.平時我們常見的3215mm,2012mm等,已經是小到無與倫比了,然而TFX-05X比之還要小一倍左右.
從下面的外形圖中可以看出TFX-05X晶振產品是真的非常小,即使是放在你面前也不一定能注意到它,那么這么小的晶振,在性能和作用上會因為體積太小而受到影響嗎?答案是并不會,要知道現在國外的晶體技術是非常發達的,即使比一般的晶體都要小得多,但是其采用的封裝技術,設計,工藝和生產都要更先進.本文將會全方位的講解TFX-05X諧振器系列的性能,應用范圍和電氣特性.

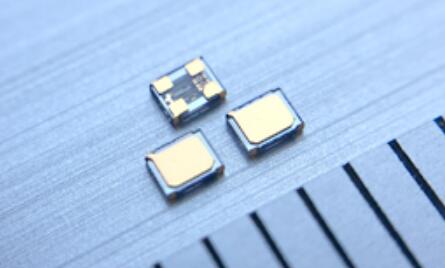

TFX-05X晶振外形圖
TFX-05X晶振特征:
1210mm大小的音叉晶體單元(32.768KHz)
世界上最小的包裝(最大1.2×1.0×0.35mm/0.8mg)
與TFX-04相比,體積縮小了47%,投影面積縮小了25%
通過“金屬擴散密封”創建的創新“水晶包裝”:
-僅重0.7mg,比TFX-04輕75%
-盡管具有相當大的小型化,但仍可確保與以前較大型號相媲美的出色電氣特性
低ESR和高精度頻率,具有出色的抗沖擊性
寬工作溫度范圍(-40~+105℃)
可根據要求提供符合AEC-Q200耐高溫晶振的規格
應用領域
•汽車音響系統/汽車GPS裝置/遠程無鑰匙進入/行車記錄儀
•智能手機/無線模塊/可穿戴設備/智能卡
標準規格表:
|
項目 |
技術指標 |
條件/備注 |
|
標稱頻率 |
32.768KHz |
|
|
頻率公差 |
±20ppm~ |
@25°攝氏度 請參閱下面的更多選項 |
|
等效串聯電阻(E.S.R.) |
最大90kΩ |
|
|
運動電容 |
典型值7.0fF |
|
|
分流電容 |
1.5pF(典型值) |
|
|
貯存溫度 |
-55℃~+125℃ |
|
|
工作溫度 |
-40℃~+85℃ -40℃~+105℃ |
請參閱下面的更多選項 |
|
溫度系數 |
-0.03±0.01ppm/℃2 |
|
|
周轉溫度 |
25±5℃ |
|
|
負載電容 |
5.0、7.0、9.0、12.5pF |
其他可用值 |
|
驅動等級 |
最大1.0µW. |
|
|
卷帶式 |
5000個/卷 |
卷盤直徑:180毫米 |
外形尺寸:

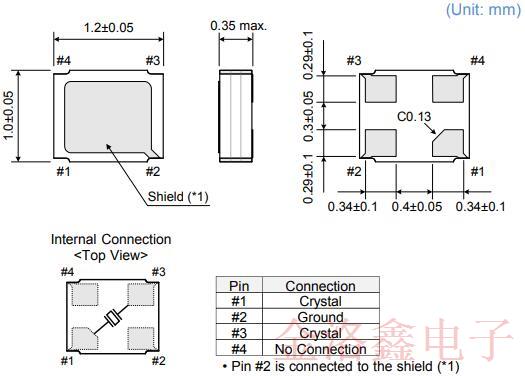

TFX-05X晶振封裝尺寸圖
一般注意事項:
•某些標準選項組合可能被歸類為高規格型號.
•請向我們咨詢與標準規格不符的規格.
•本文檔中的信息如有更改,恕不另行通知.
•如果在特殊安裝環境下使用石英晶振產品,例如在樹脂模具中,請事先與金洛鑫電子聯系.
