水晶振蕩器的設計并不全部都是大家想象中那么復雜，也有簡易的方法，但是只針對一般的石英晶體振蕩器，越高端的振蕩器設計越繁雜。今天給各位講解的這種，是最普通的一種晶體振蕩器設計方法，一共有四個步驟。這四個流程都不難，但是要精通數字方程式，前面的技術文章中有提到過，晶振的開發和電路布局，都會用到方程式，因此工程的數學水準至少要達到中上以上的級別。設計好的晶體振蕩器電路可能很棘手。大多數應用筆記都是針對大規模生產的;他們的方法需要投入大量的測試和優化。本文適用于小型項目，可幫助您選擇晶體和電容器，從而使電路正常工作。

電路設計過程四個簡單的步驟：

1、選擇水晶

2、檢查微控制器是否可以驅動晶振

3、晶體可以處理功率損耗嗎？

4、選擇負載電容CL1和CL2

第1步：選擇一個水晶

你已經知道你想要什么樣的水晶。稍后將討論不同晶體之間的權衡。選擇一個適合您需求但不太貼切的，您可以盡快重新審視這一步。

第2步：檢查微控制器是否可以驅動晶振

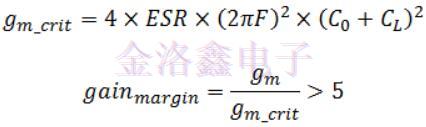

微控制器數據表為晶振選擇提供了一些指導。這些參數與臨界增益有關。臨界增益是微控制器電路啟動晶體振蕩器所需的最小增益。對于給定的一組頻率和負載電容，一些微控制器數據表提供了晶體允許的一組最大ESR。如果微控制器數據表提供振蕩器跨導（通常為uA/V）或最大臨界增益，那么我們需要計算晶體的臨界增益并檢查微控制器是否可以驅動它。

其中：

-F是晶體的標稱頻率

-ESR是晶體的等效串聯電阻

-C0是晶體分流電容

-CL是晶體的標稱負載電容

關鍵增益是晶體的特性，這些參數在石英晶體的數據表中。接下來計算增益余量。如果增益裕度大于5，則振蕩器將可靠地啟動。增益裕度越大意味著振蕩器啟動越快。

或者，一些微控制器數據表提供最大臨界增益gm_crit_max。在這種情況下，gm_crit必須小于gm_crit_max。如果微控制器不滿足驅動晶體的要求，則選擇另一個晶體。

第3步：晶體可以處理功率損耗嗎？

數據表中規定了晶振的驅動電平（DL）。驅動電平基本上是正常工作時晶體的最大額定功率。DL的粗略高估可以如下計算：

其中：

-ΔV是峰峰值石英振蕩器電壓-使用最壞情況：ΔV=Vcc

如果估算低于晶振的額定驅動電平，則轉到最后一步。如果估計值高于晶振的額定驅動電平，您可以優化估算值（稍后參見示例）或選擇另一個晶體并再試一次。

步驟4：選擇負載電容CL1和CL2

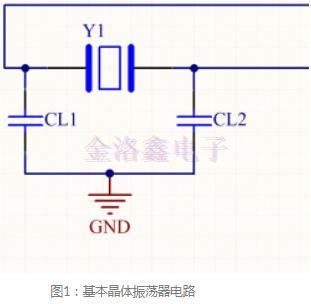

負載電容將貼片振蕩器調諧到正確的頻率。第一次設計晶體振蕩器電路時，假設兩個負載電容并聯連接。選定的CL1=CL2=0.5*C大號。同事假定是cL1=CL2=C大號。這兩種選擇都很常見。兩者都錯了。負載電容是晶體上所需的電容，因此CL1和CL2串聯連接。

我想將其簡化為：

C雜散是微控制器引腳和走線電容的雜散電容積累。許多應用筆記建議估計此值約為5pF。一些微控制器數據表提供了有關該值的更準確數據-例如，msp430f22x2系列指定1pF的雜散電容，這與其低功耗模型非常吻合。如果您的微控制器數據表沒有此信息，請將C雜散估計為5pF。

經過以上這4個簡單的流程，就可以設計出最基本的振蕩器電路，但這只適合給初級晶振工程師參考使用，想要制造出一顆完美的石英晶振，這還遠遠不夠。如需了解更多的晶振資料和知識，歡迎登錄金洛鑫電子官網，我們每天將為你更新晶體/晶體振蕩器相關的文章，讓工程和采購對晶振知道更多，有助于晶振的使用。
