日本電波NT1612AJA溫補振蕩器新品速遞附贈系列原代碼
日本電波NT1612AJA溫補振蕩器新品速遞附贈系列原代碼
不知不常見又到了一年之中最后一個季度,今年日本電波工業株式會社(NDK晶振)給我們帶來了,非常多的驚喜,開發和更新了多款石英晶體或晶體振蕩器產品,其中以溫度補償晶體振蕩器比較多.我們都知道溫補晶振是一種極其高端的頻率組件,它具有特殊的溫度補償功能,想必也不用我多說了.研發這種溫補振蕩器并不稀奇,但是可以做到1.6×1.2mm這么小尺寸的,在整個業界里并不多見,但是日本電波公司做到了.

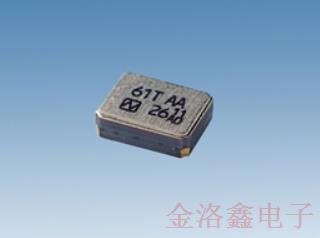

就在上周NDK晶振公司公布了這款超小型,超薄型的NT1612AJA晶振產品,主要面向的客戶群體有智能手機/手機,無線模塊,GPS/GNSS模塊,第五代,Wi-Fi6(IEEE802.11ax)和SONET/SDH等領域.而且加載了具有超低相位噪聲特性和E/D功能的高精度GPS,無論是從體積,性能,功能,作用方面都算是升級版的,接下來由金洛鑫電子帶大家來了解一下,這顆高性能的NT1612AJA溫補晶振產品,以及其他TCXO系列的原廠代碼參考.
NT1612AJA晶振特性:
具有超低相位噪聲的特性.(-168dBc/Hz@100kHzoffset,26MHz)
為對應低電源電壓的TCXO振蕩器產品.(可對應DC+1.68Vto+3.63V.標準規格:+1.8V)
高度:最高0.55mm、體積:0.0011cm3、重量:0.004g,超小型、量輕.
帶有Enable/Disable(Stand-by)功能.
表面貼片型產品.(可對應回流焊)
無鉛產品.滿足無鉛焊接的回流溫度曲線要求
■規格
|
項目型號 |
NT1612AJA |
||
|
標稱頻率范圍(MHz) |
26~52 |
||
|
標準頻率(MHz) |
26 |
52 |
|
|
電源電壓[VCC](V) |
+1.8V |
||
|
負載阻抗 |
10kΩ//10pF |
||
|
電流消耗 |
啟用(毫安) |
Max.2.5 |
Max.3.0 |
|
禁用(μA) |
Max.4.0 |
||
|
輸出電壓 |
Min.0.8V(p-p)(DCCoupling*1) |
||
|
頻率/溫度特性 |
Max.±0.5×10–6 |
||
|
工作溫度范圍(攝氏度) |
–30~+85 |
||
|
儲存溫度范圍(攝氏度) |
–40~+85 |
||
|
頻率/電壓系數 |
Max.±0.1×10–6/+1.8V±5% |
||
|
頻率/負載系數 |
Max.±0.1×10–6/(10kΩ//10pF)±10% |
||
|
長期頻率穩定性 |
Max.±1.0×10–6/year |
||
|
啟用/禁用功能 |
Enable:80%VCCtoVCC, Disable:0Vto20%VCC |
||
|
規格號 |
NSC5228A |
NSC5228B |
|
•頻率設置條件:頻率設置為常溫(+25±2°C).
*1.該溫補晶體振蕩器中未嵌入直流截止電容器.將直流截止電容器(1,000pF)連接到振蕩器的輸出端子.

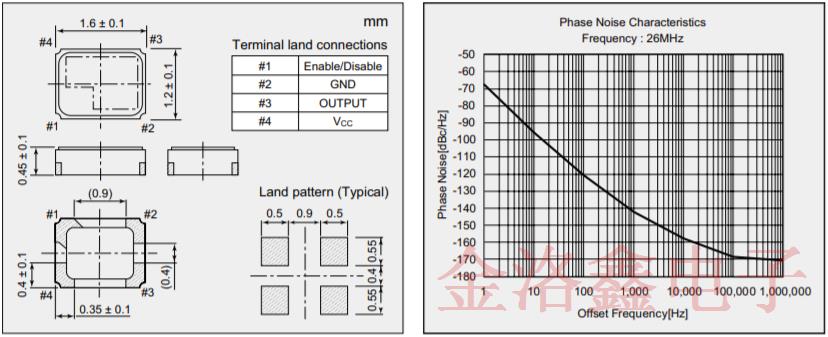

■外型尺寸/相位噪聲特性
訂購產品時,請指定貼片晶振型號名稱,頻率和規格編號.
|
NT2016SA-26.000000MHZ-NBG2 |
NT2016SA晶振 |
26MHz |
(2.00mmx1.60mm) |
|
NT3225SA-13.000000MHZ |
NT3225SA晶振 |
13MHz |
(3.20mmx2.50mm) |
|
NT3225SA-19.680000MHZ |
NT3225SA晶振 |
19.68MHz |
(3.20mmx2.50mm) |
|
NT3225SA-26.000000MHZ |
NT3225SA晶振 |
26MHz |
(3.20mmx2.50mm) |
|
NT2016SA-16.368000MHZ-NTG1 |
NT2016SA晶振 |
16.368MHz |
(2.00mmx1.60mm) |
|
NT3225SA-19.200000MHZ |
NT3225SA晶振 |
19.2MHz |
(3.20mmx2.50mm) |
|
NT3225SA-19.2M-DJA3002B |
NT3225SA晶振 |
19.2MHz |
(3.20mmx2.50mm) |
|
NT2520SA-26.000000MHZ-A1 |
NT2520SA晶振 |
26MHz |
(2.50mmx2.00mm) |
|
NT3225SA-26.000000MHZ-G5 |
NT3225SA晶振 |
26MHz |
(3.20mmx2.50mm) |
|
NT3225SA-26.000000MHZ-G7 |
NT3225SA晶振 |
26MHz |
(3.20mmx2.50mm) |
|
NT3225SA-26.000000MHZ-G8 |
NT3225SA晶振 |
26MHz |
(3.20mmx2.50mm) |
|
NT3225SA-19.200000MHZ-T3 |
NT3225SA晶振 |
19.2MHz |
(3.20mmx2.50mm) |
|
NT3225SA-52.000000MHZ-S1 |
NT3225SA晶振 |
52MHz |
(3.20mmx2.50mm) |
